焊制300B,首先当然是选择电路图。虽然300B流行很多年,电路设计种类并不多,绝大多数为单端输出设计。因为多年前的扬声器都是属高效率型的,一般的灵敏度都接近100dB,根本不需要大输出功率放大器。单端输出的设计甚为简单,当中又分为栅漏偏压及固定偏压方式,比较古老的设计大都是属于栅漏偏压形式。
栅漏偏压与固定偏压的区别最主要是:固定偏压法是需要一组负电源电压供给强放管的栅极,这种方式可以得到较大的功率输出。如果以耐用角度来看,栅漏偏压方式比较可靠。如果有零件损坏的话,那么栅漏偏压方式的强放管是可以安然无事的。固定偏压法的强放管会因负偏压停止供电而烧毁。
制作时可参考文中电路图。

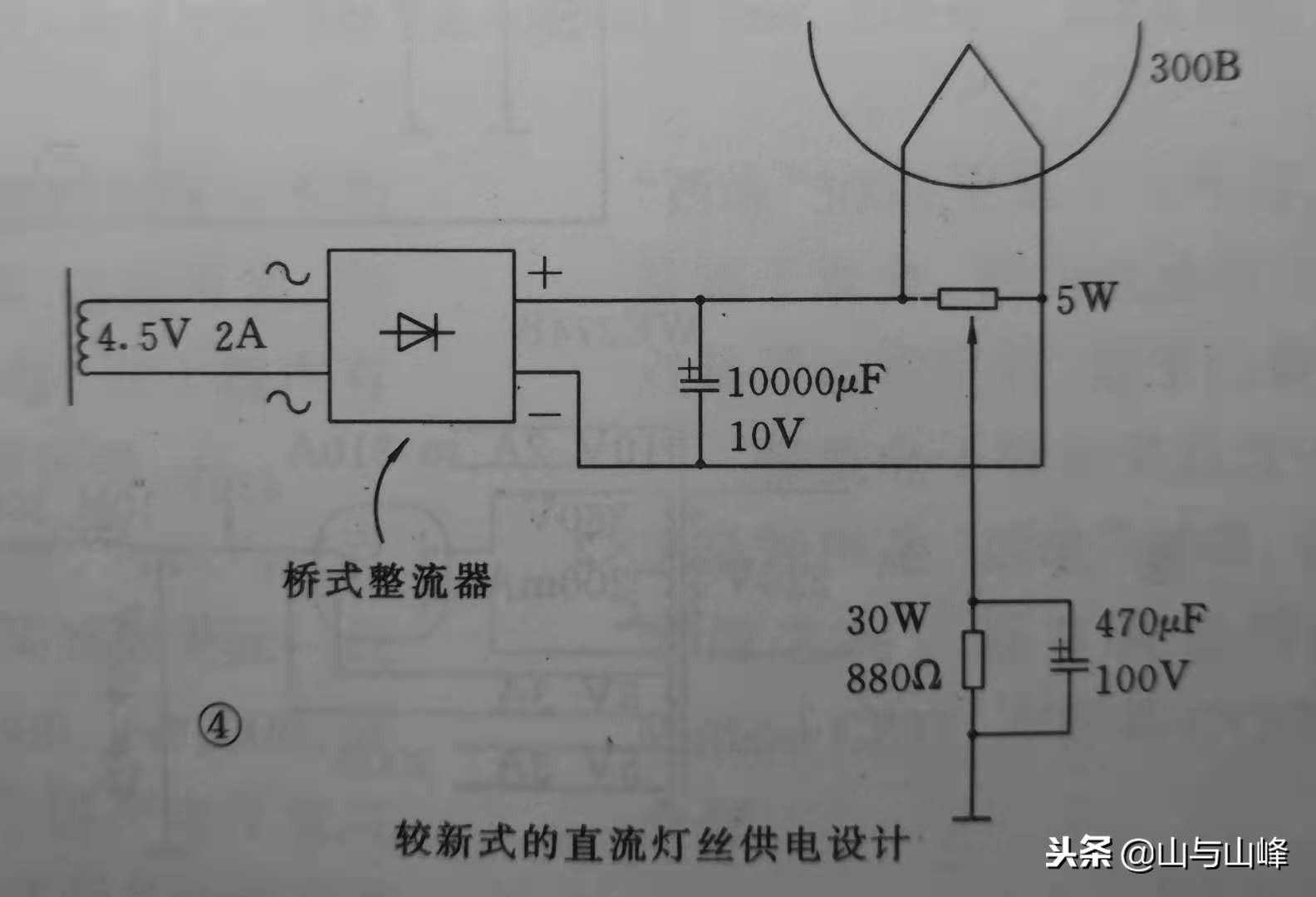

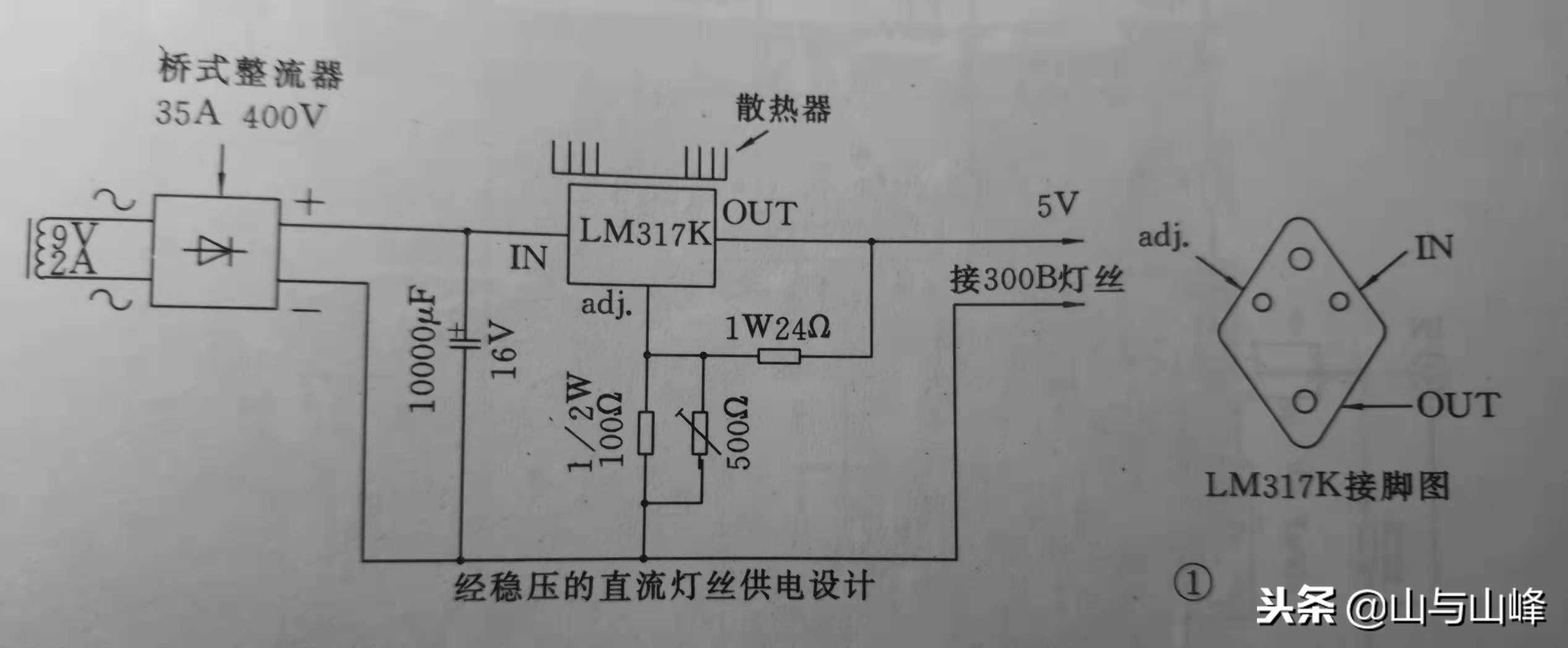

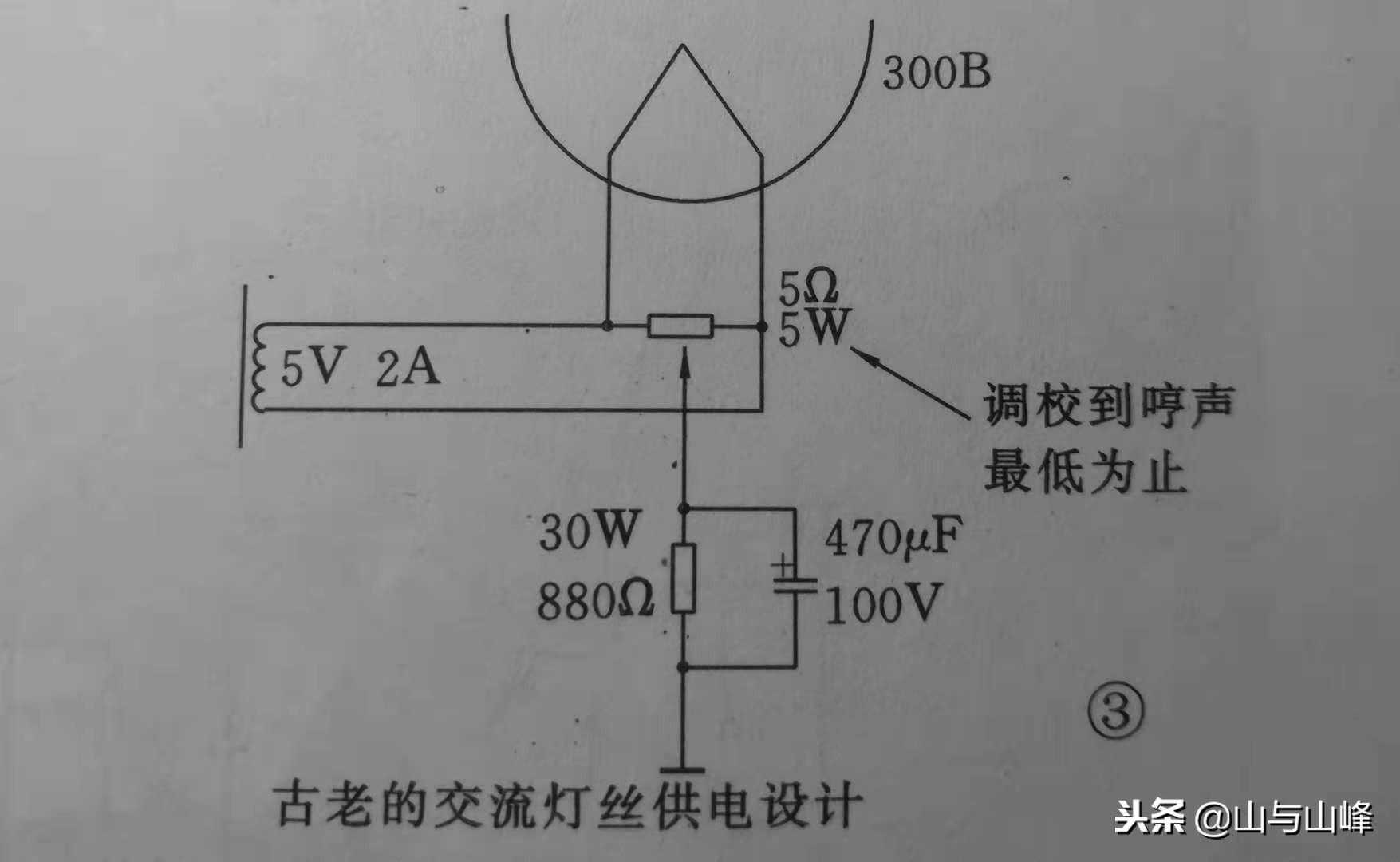

老一代300B的灯丝供电都属于交流供电,这样会听到扬声器有哼声出现,幸好问题不大,属于可容忍程度,一般距离三英尺外都是听不到的。较新的设计都是转用直流供电方式,甚至加上稳压器,使交流成份更低,信号电流更纯净,方法如图所示。

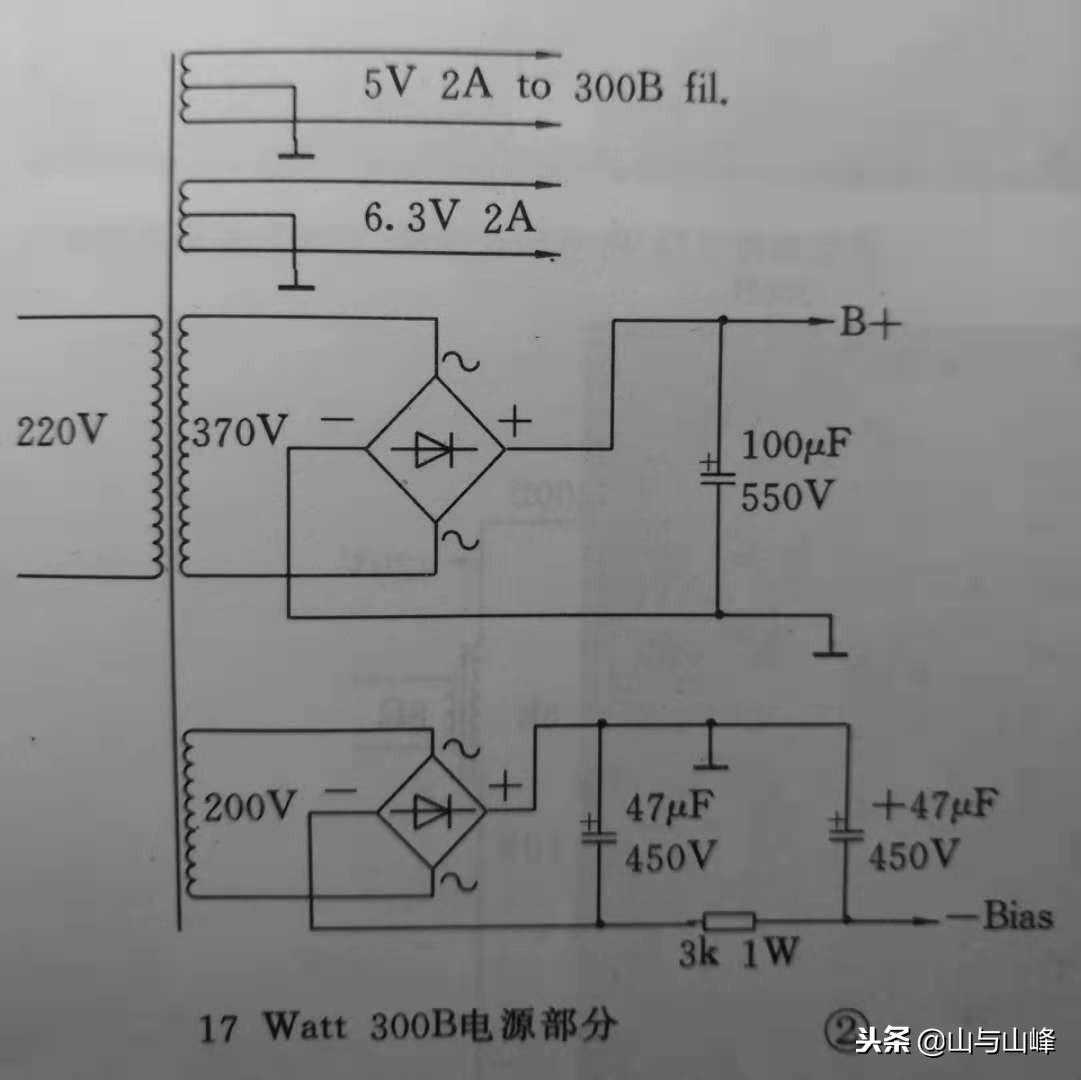

高压供电设计是焊制300B较重要的一环,最简单的当然是较新式的半导体整流器整流方法,采用整流管的靓声很多。听起来有点儿不合理由,理论上电源的内阻是越低越好,为什么整流电子管又会比半导体整流器靓声呢?不用解释,相信耳朵就得啦还有一点,使用扼流圈滤波比不用的好声。虽然示波器都找不到原因,这是事实。而强放部份及输入推动部份分别供电,对于靓声有很大帮助,这一点可以用仪器得到证明。
强放管的选用是最见仁见智的,可以用三百多元一只的国产电子管,又可以买到数千元一只的“西电”电子管,还有什么VV30B,VV300B,俄罗斯电子管等等众多选择。除了国产电子管之外,大多数都是价值不菲的,尤其那些正式古董“西电”300B更是令人咋舌。自问对于这个问题亦是难于取舍。因为代价较贵的亦是较靓声的,有一点是可以肯定的,最平的最好用。
