禾迈是一家国内高新技术企业，

专注于光伏逆变器等电力变换设备和电气成套设备及相关产品的研发、制造和销售。

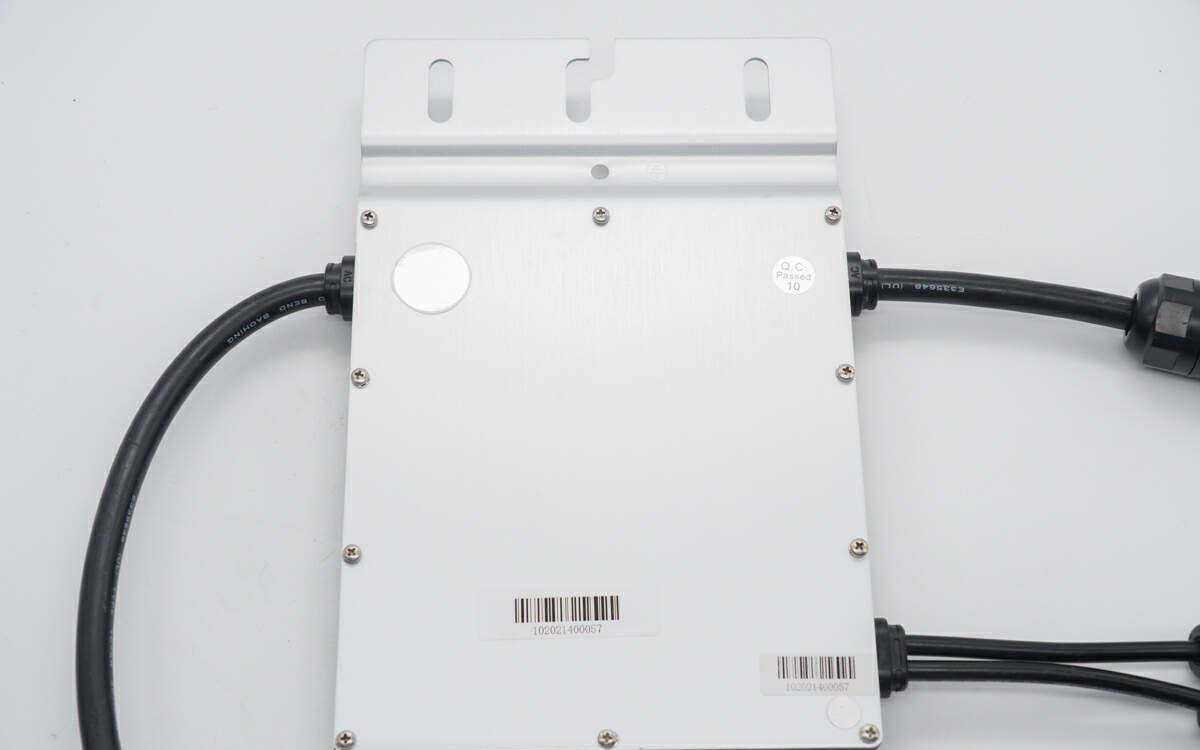

他们最新推出了一款名为MI-250微型逆变器的产品。这款逆变器具有全铝合金外壳，

并使用多颗螺丝进行固定。内部填充了导热胶，通过铝合金外壳进行被动散热。

逆变器的外观采用全铝外壳和铝合金盖板封装，使机身宽度更小。

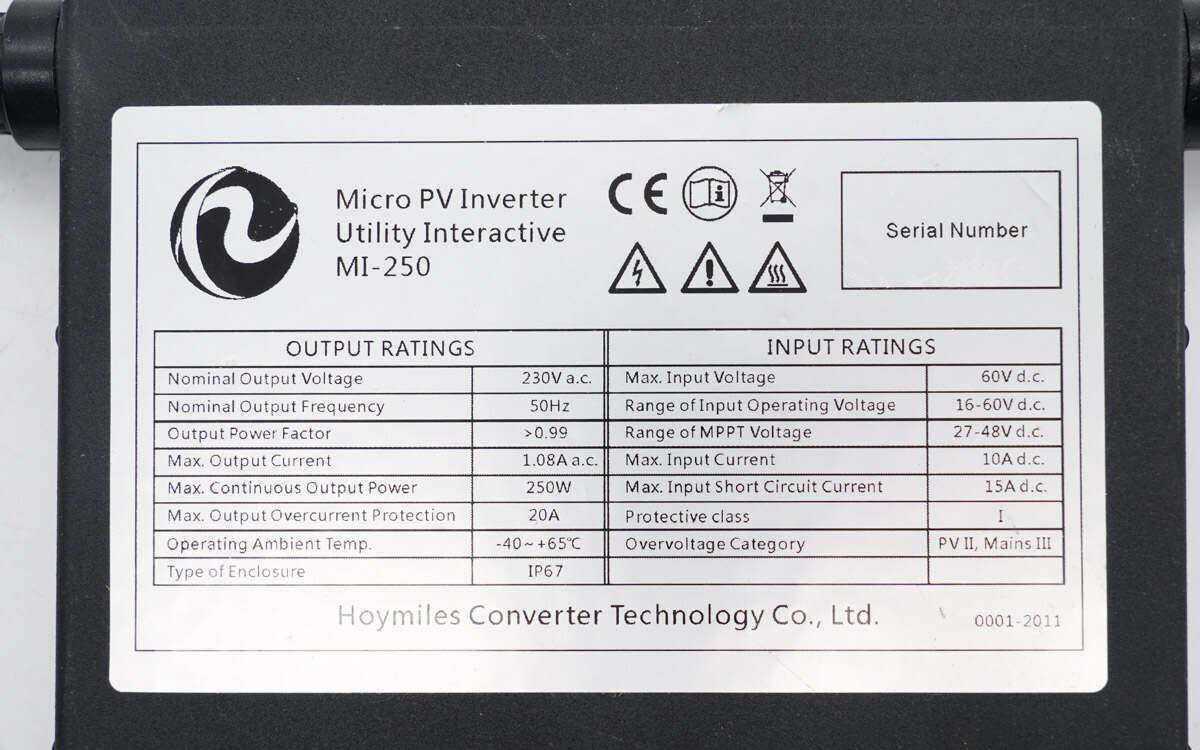

它在正面还配备了指示灯和铭牌。该产品的型号是MI-250，

额定输出电压为230，额定工作频率为50Hz，

最大输出功率为250W，最大输出过流保护为20A，

工作环境温度范围为-40~+65℃，防护等级为IP67。

它的最大输入电压为60，工作电压范围为16-60，

满载MPPT电压范围为27~48，最大输入电流为10，

最大输入短路电流为15。逆变器的外壳和金属板通过螺丝进行固定，

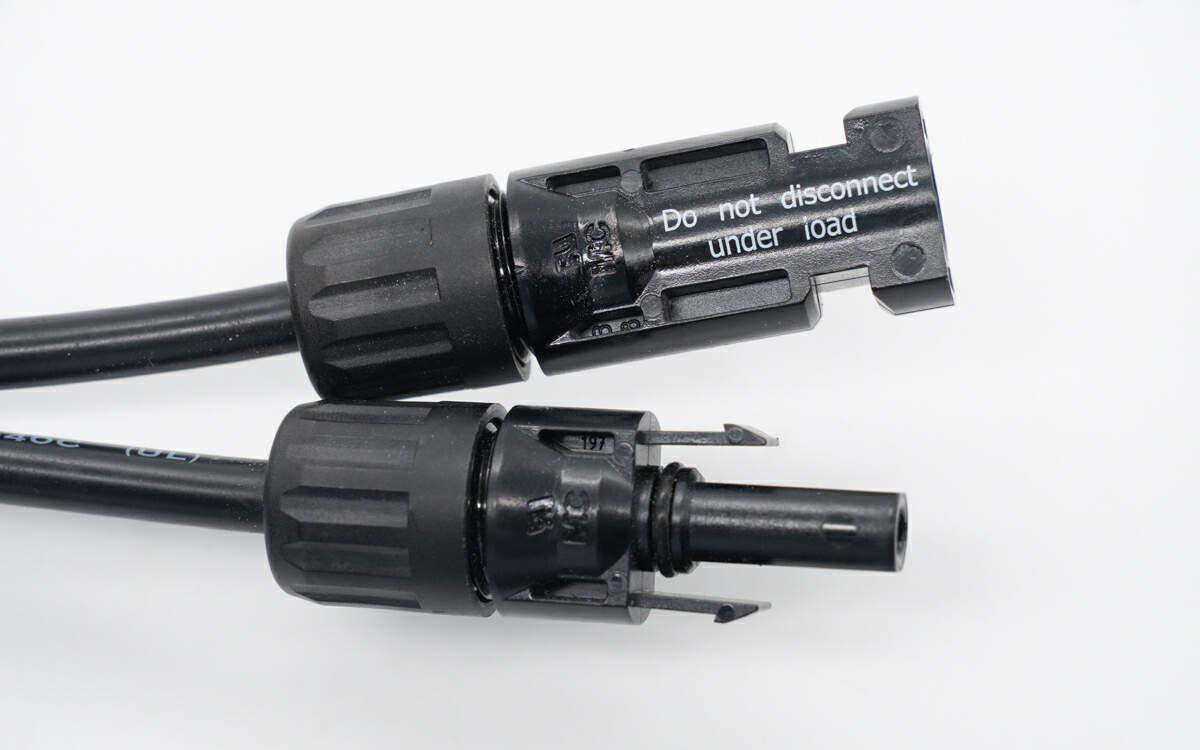

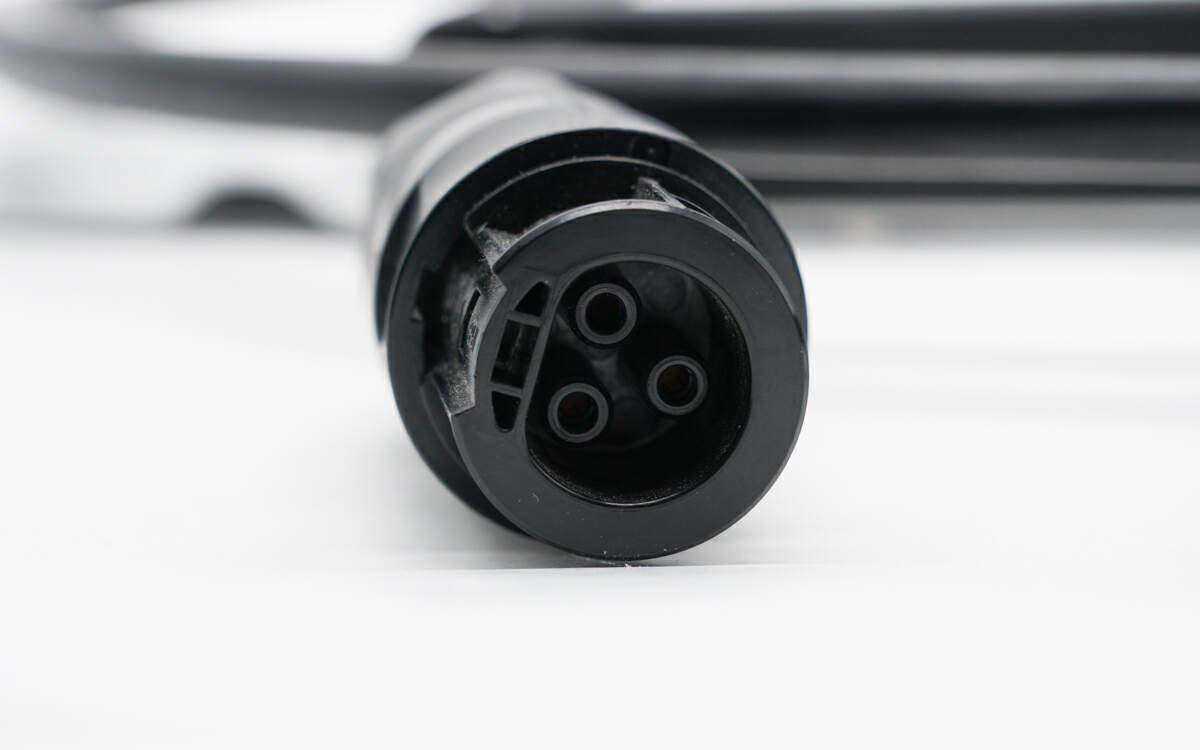

机身背面有10颗螺丝。连接端头采用卡扣和凹槽设计，

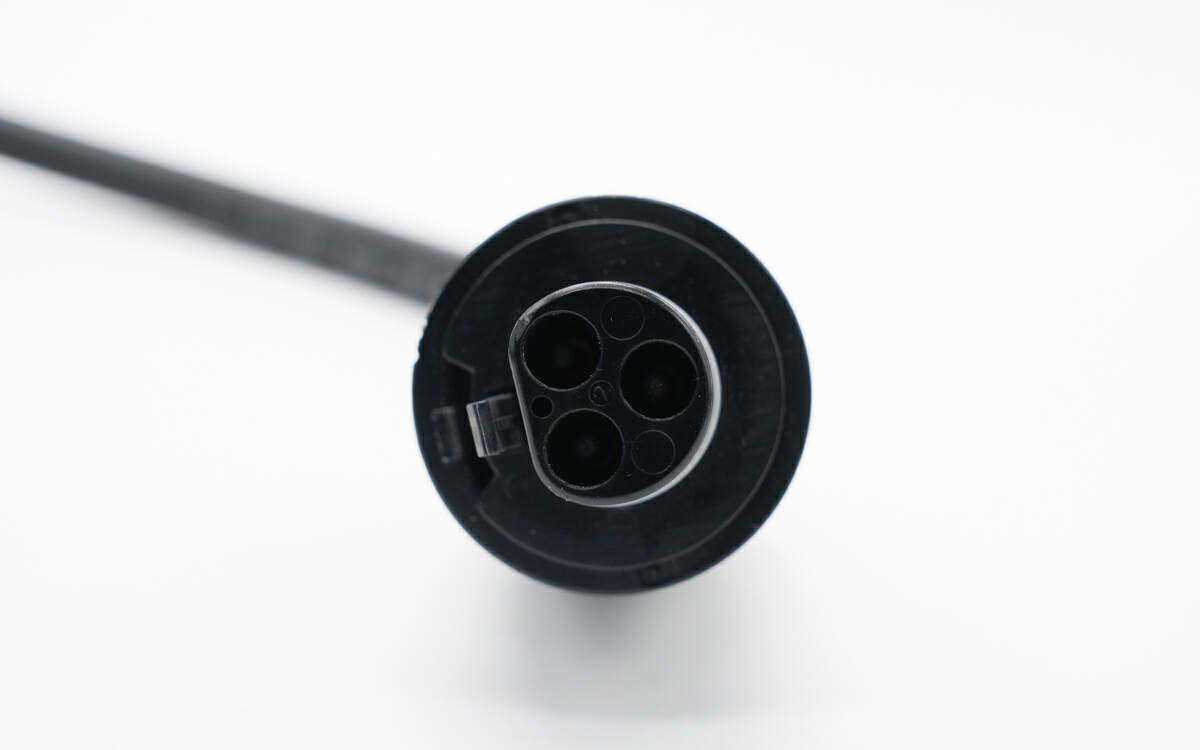

第二个连接线端子为插槽结构设计，第三个连接线端子凸出设计，与上面的插槽相匹配。

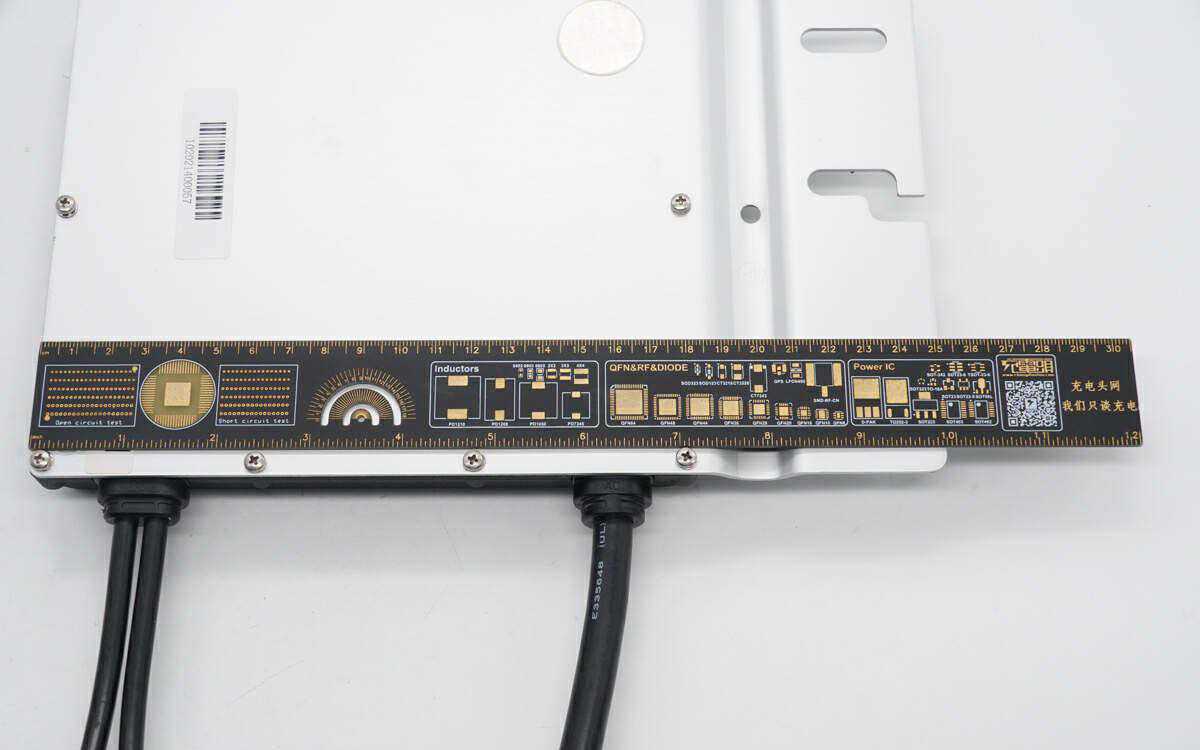

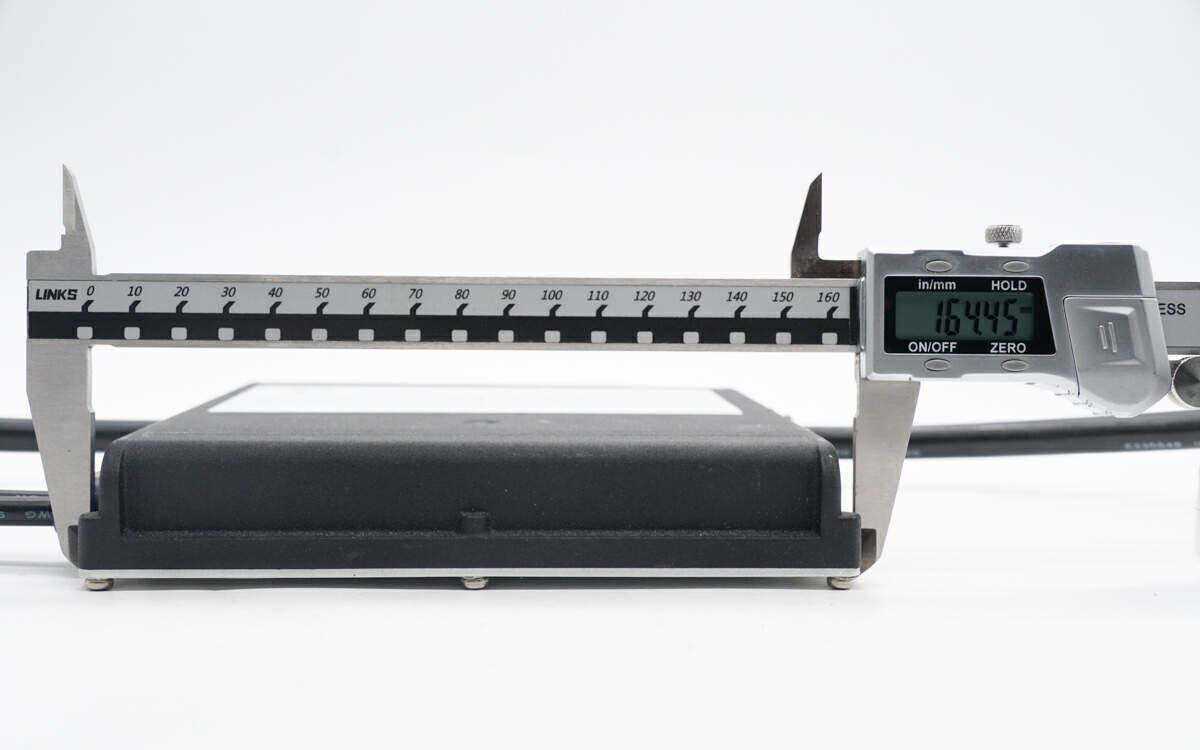

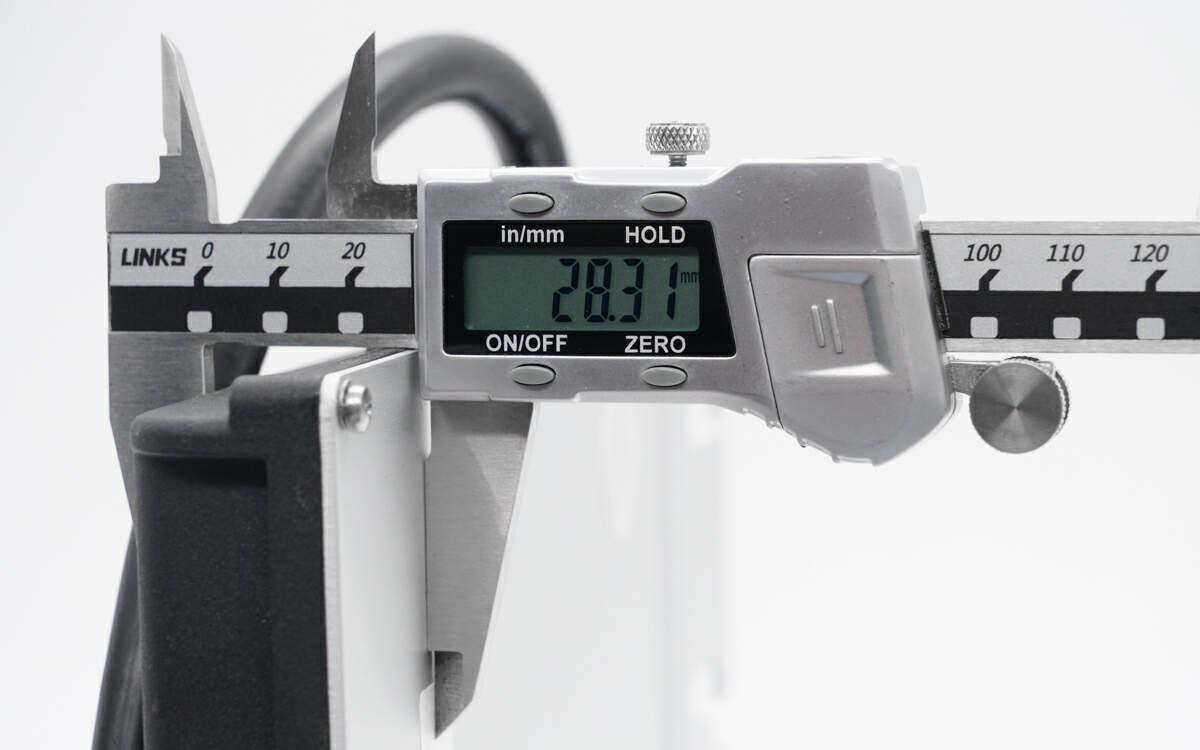

逆变器的金属板长度约为25cm，宽度为164.45mm，厚度为28.31mm，

净重约为1698g。逆变器使用螺丝固定铝合金盖板作为外壳，拆解起来非常方便。

只需拧下边缘的固定螺丝，就可以分离开铝合金外壳，然后查看内部的设计和用料情况。

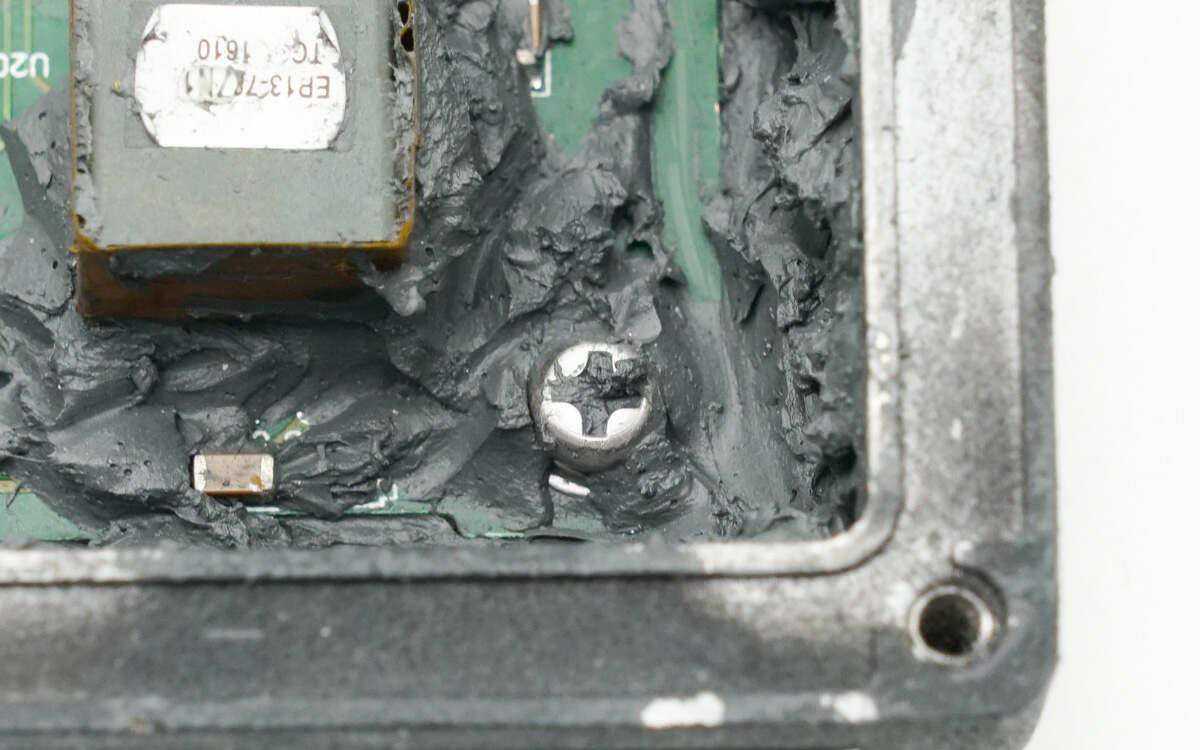

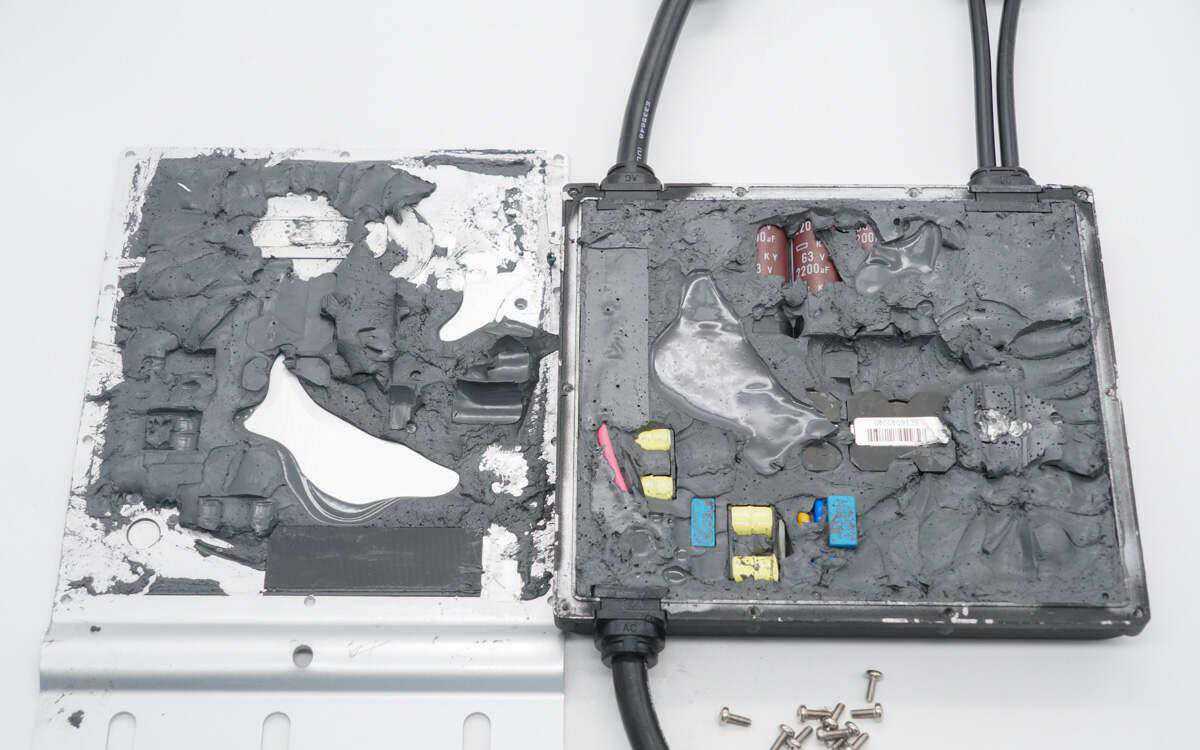

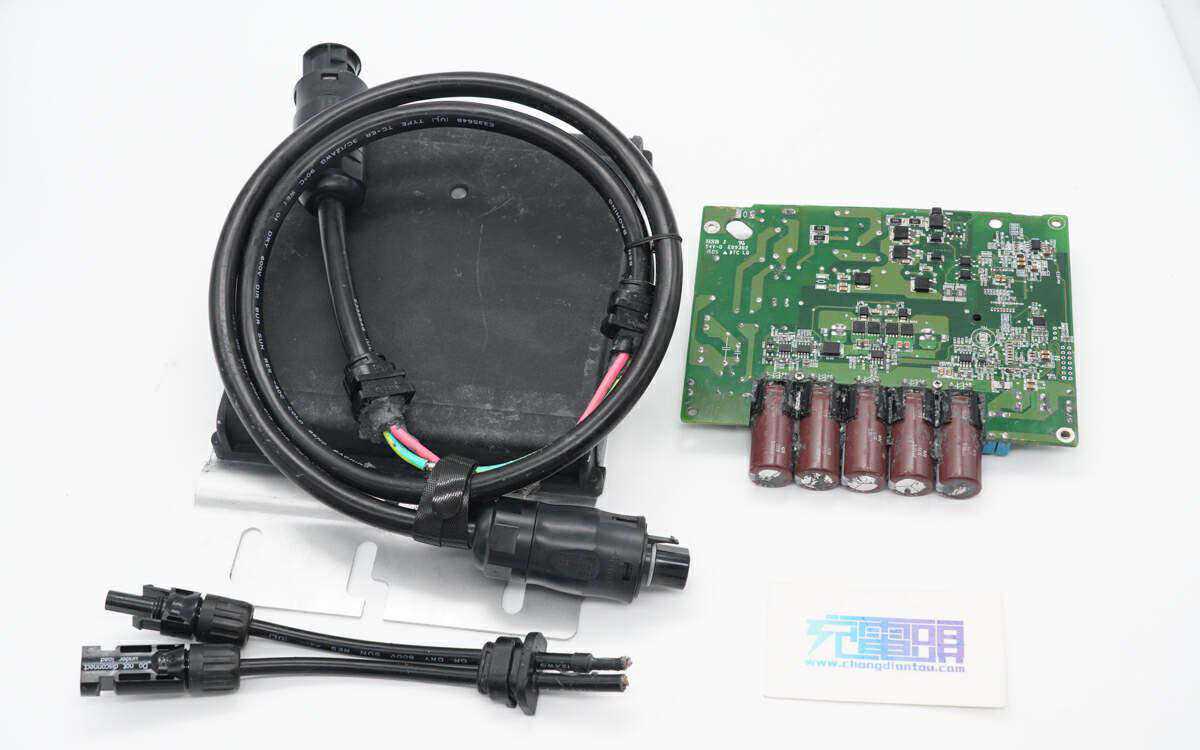

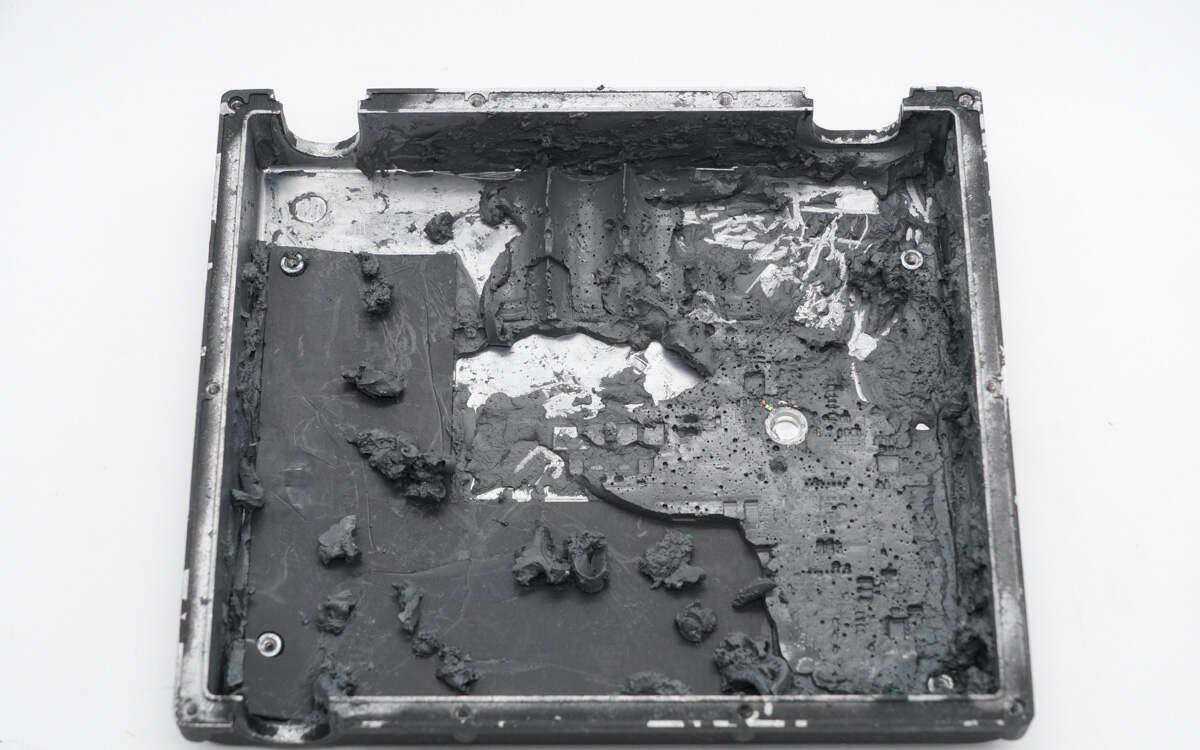

壳体内部填充导热胶以实现密封和提升散热能力。PCBA模块通过螺丝固定在壳体内部，

而内部导线通过焊接连接。交流输出导线通过连接器连接，

太阳能板输入导线则通过焊接连接。如果需要取出PCBA模块，只需拧下固定螺丝。

为了提高散热效果，PCBA模块与壳体之间的空隙也填充了导热胶。

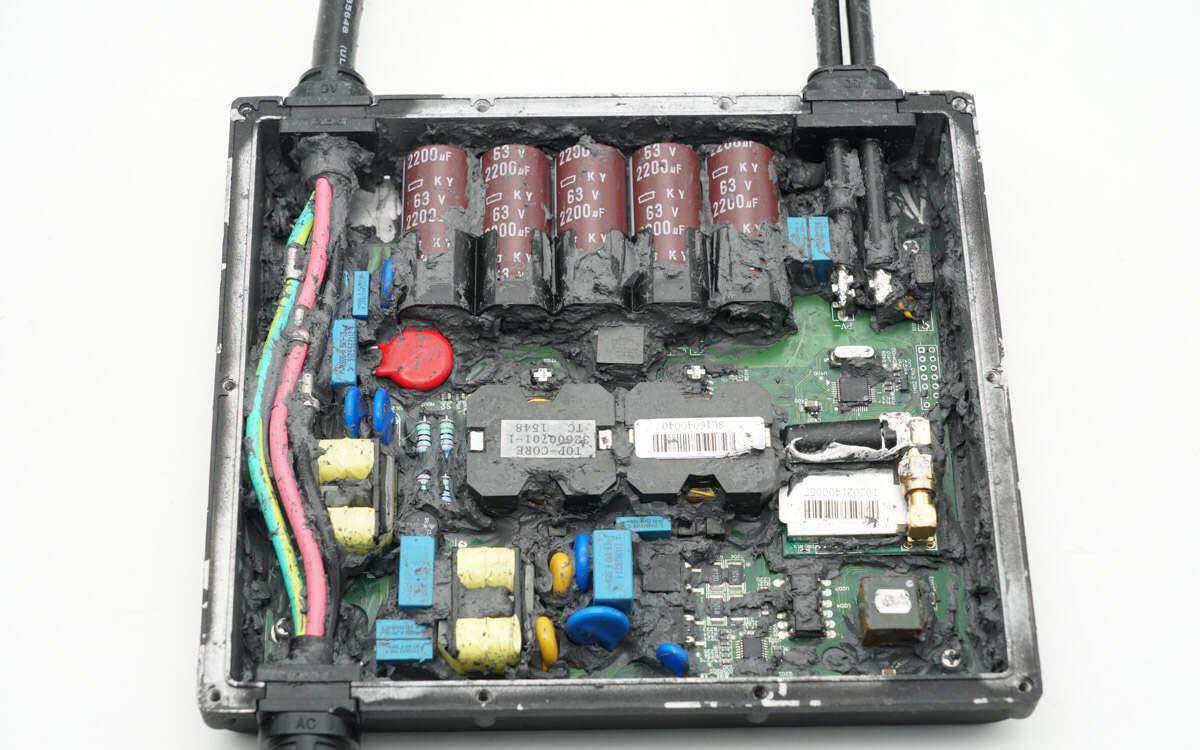

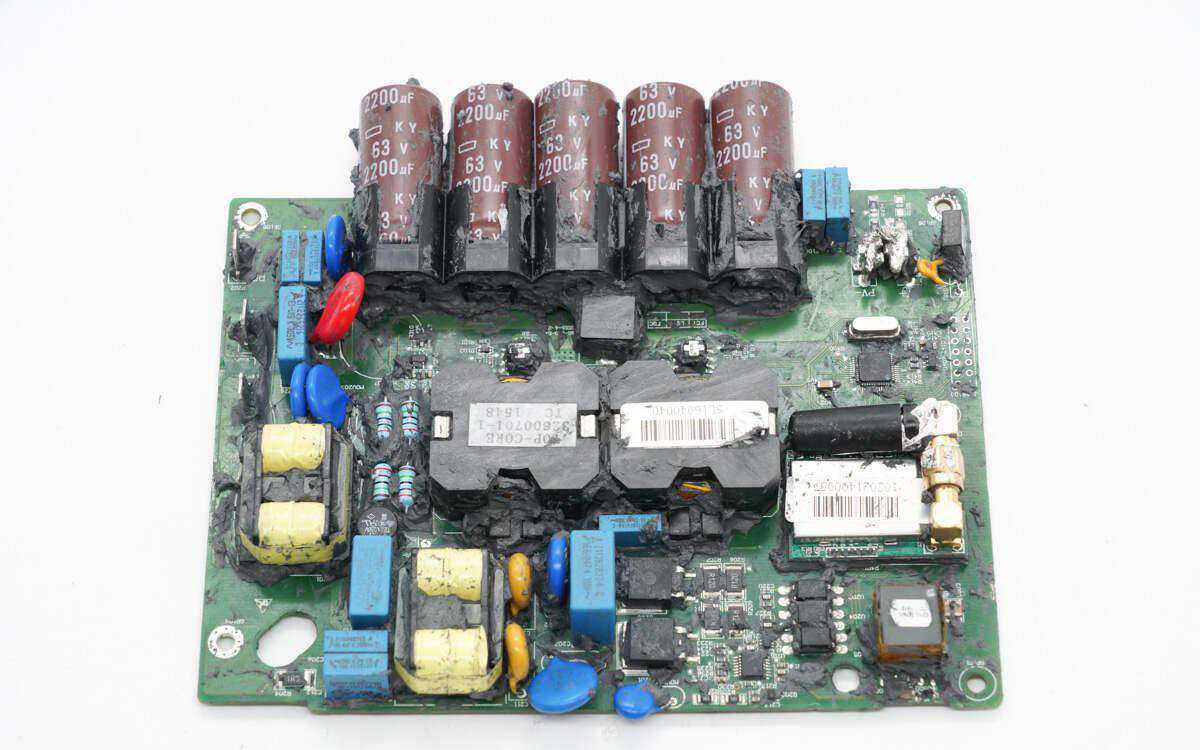

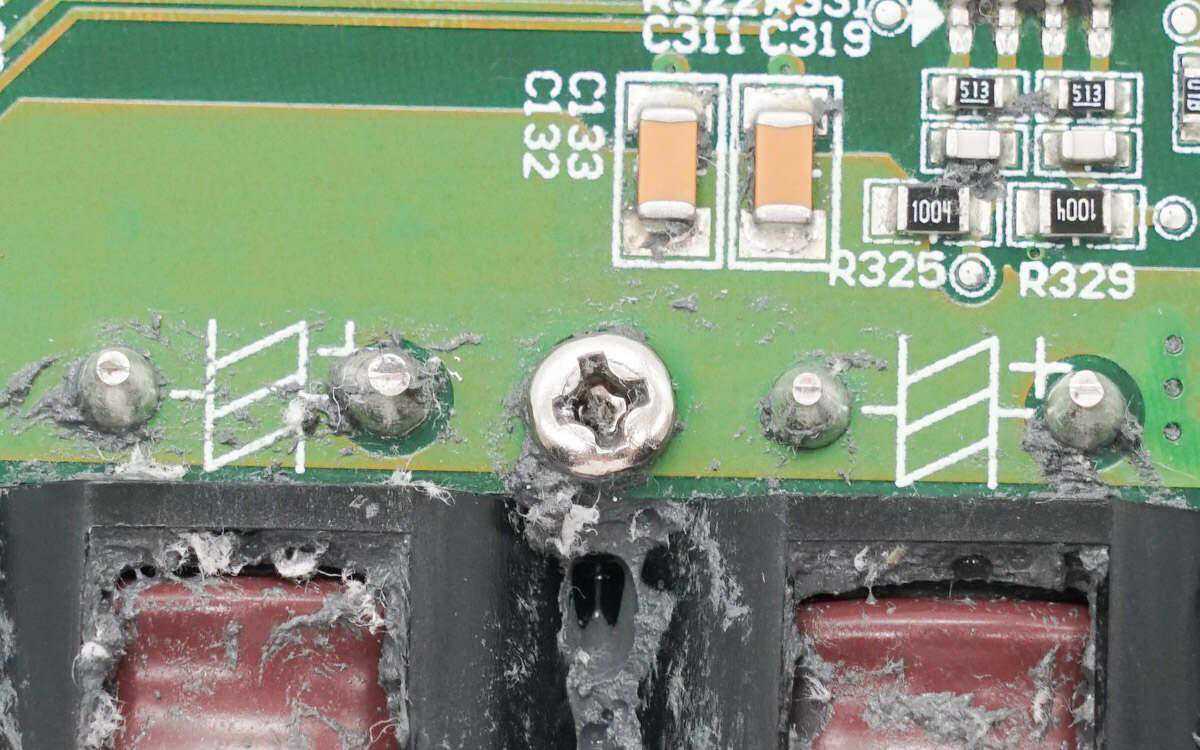

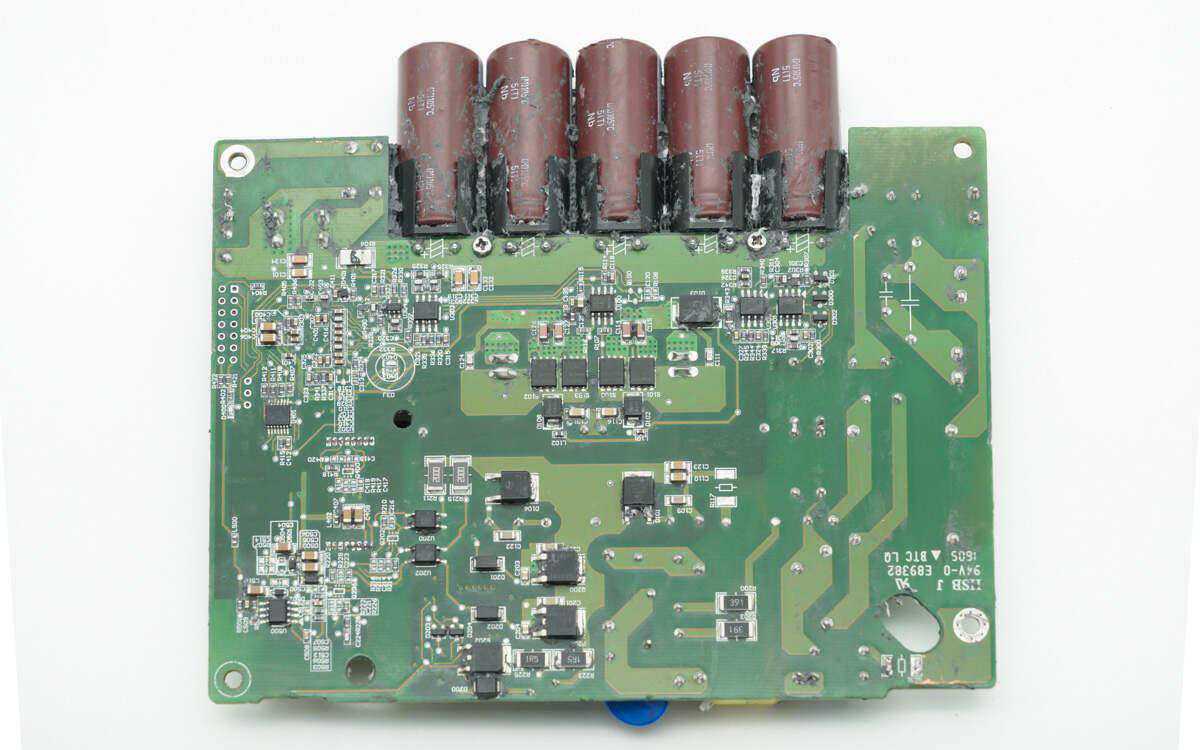

在PCBA模块的正面，有五颗输入滤波电容，它们通过塑料支架固定。

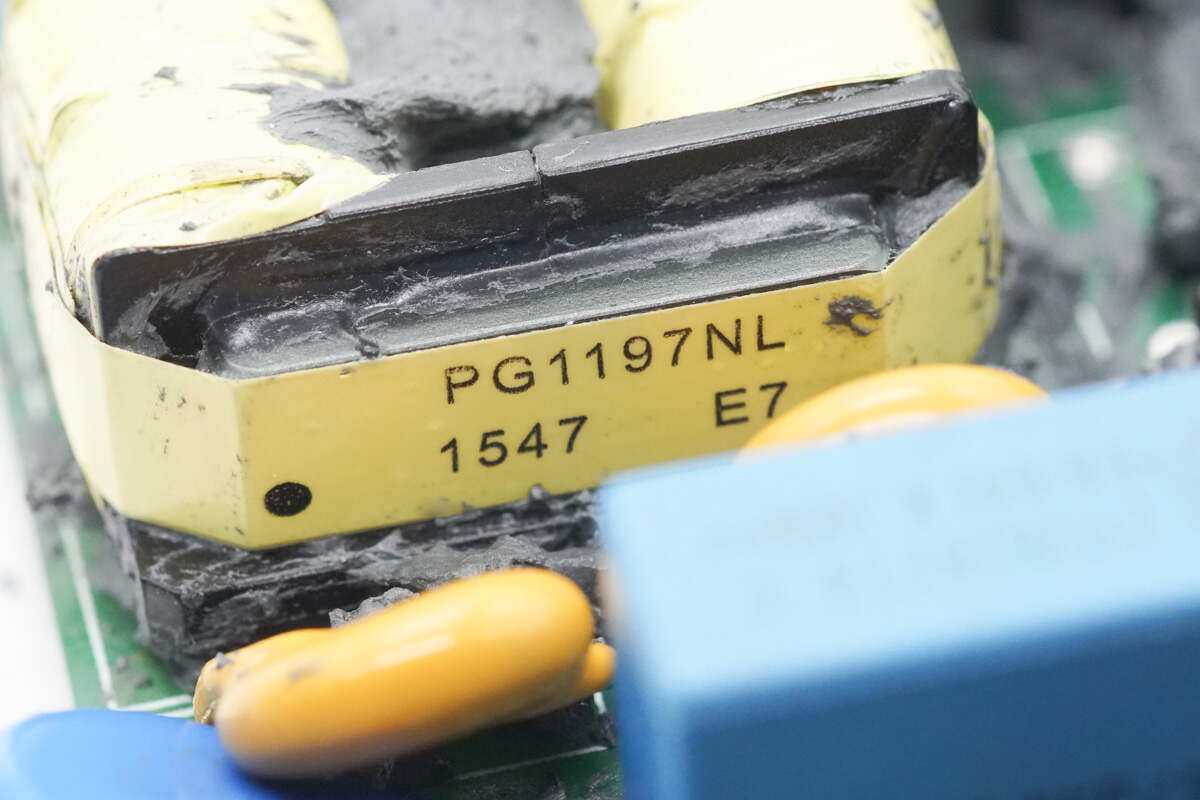

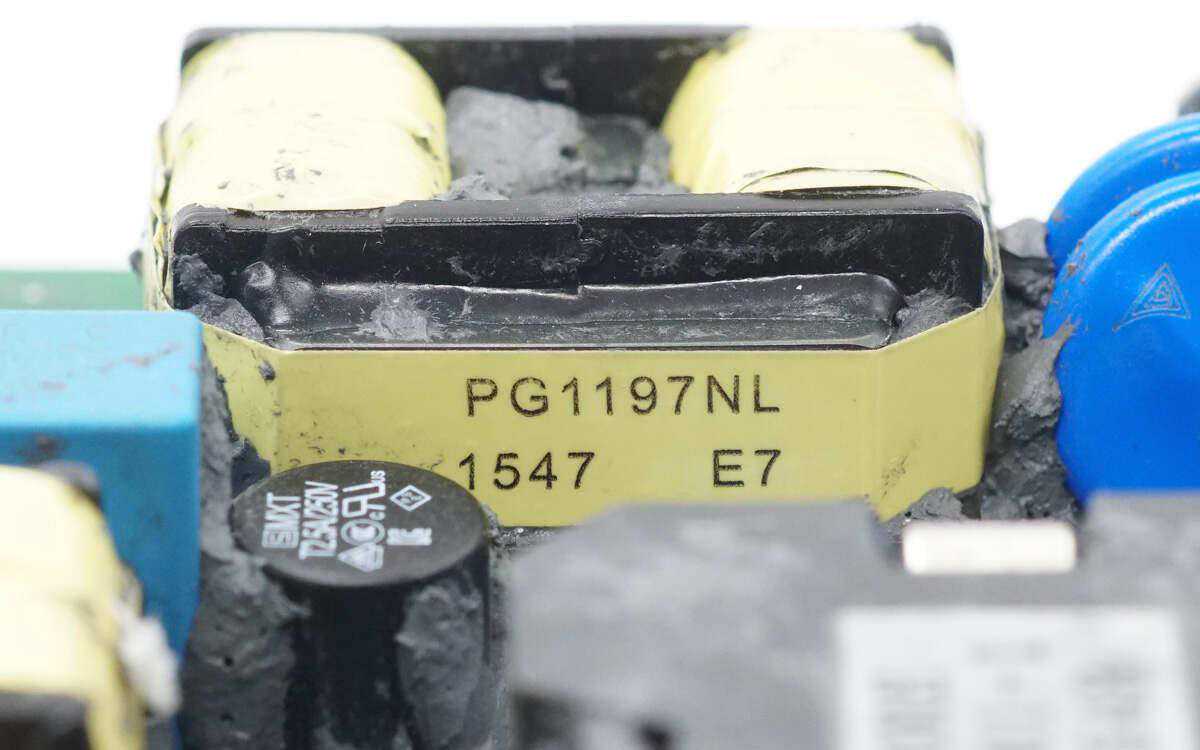

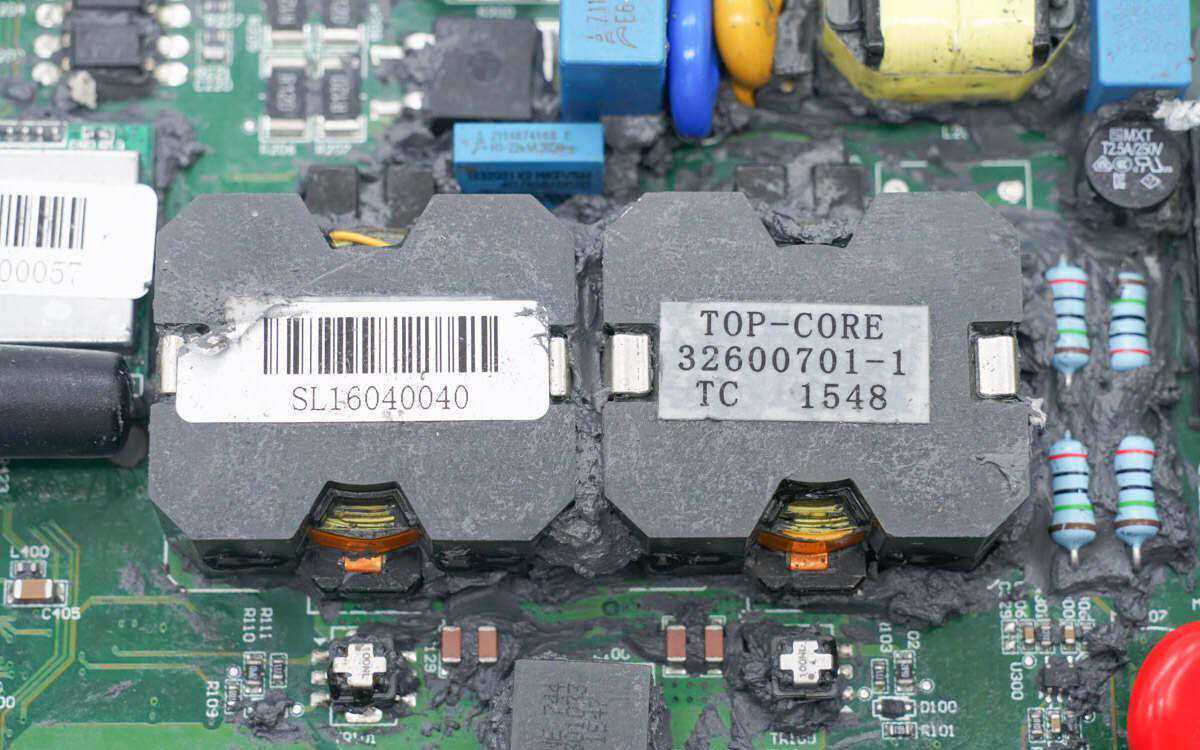

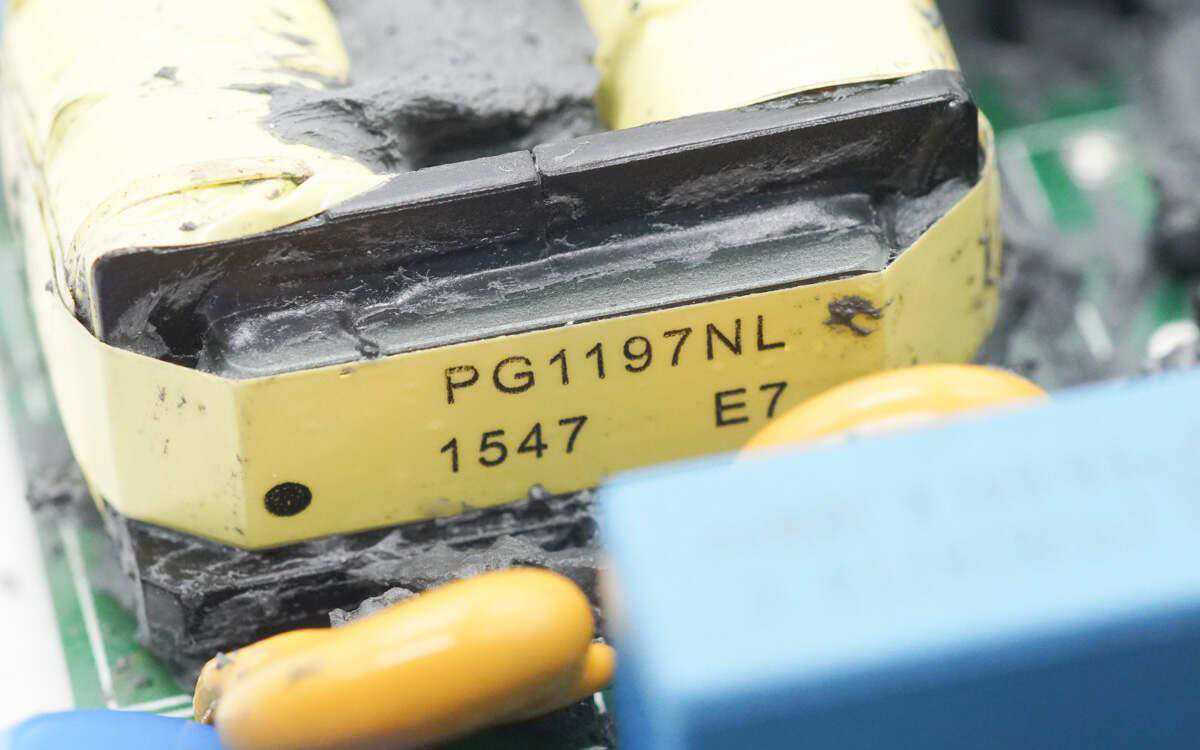

底部有两颗焊接的升压变压器，左侧是输出滤波电路，

右侧是无线连接模块和主控MCU的焊接点。背面则焊接了升压开关管、对应的驱动器、

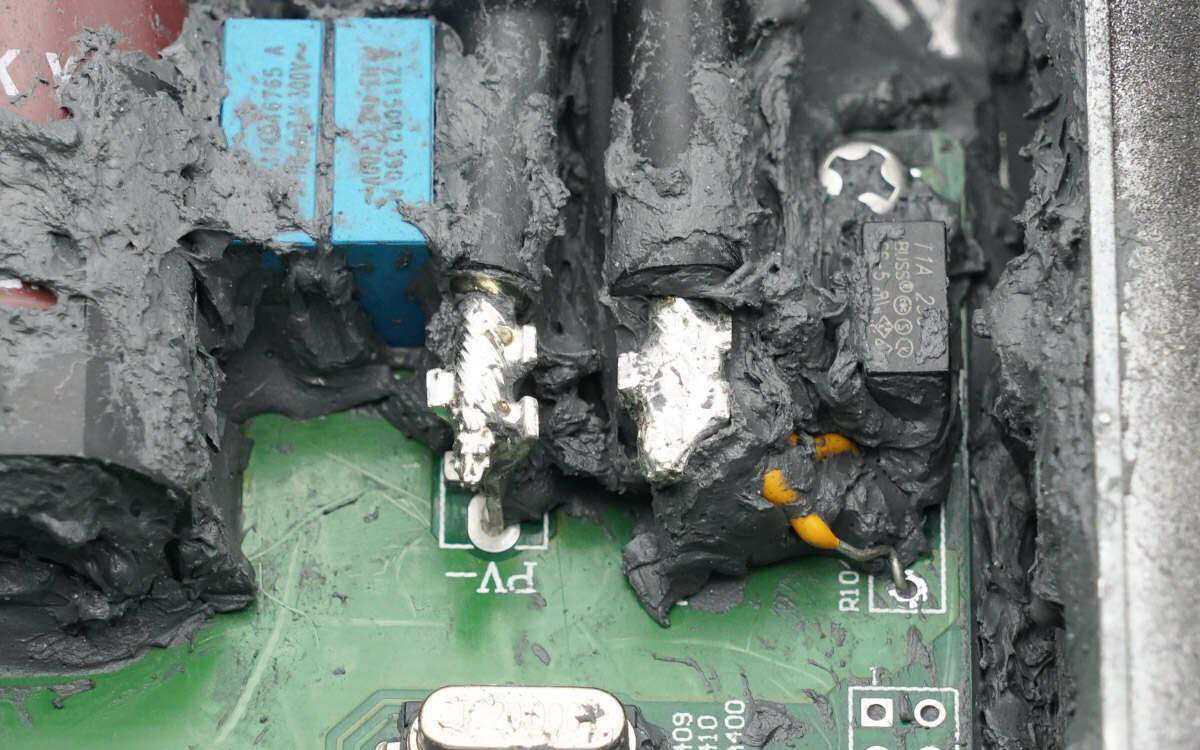

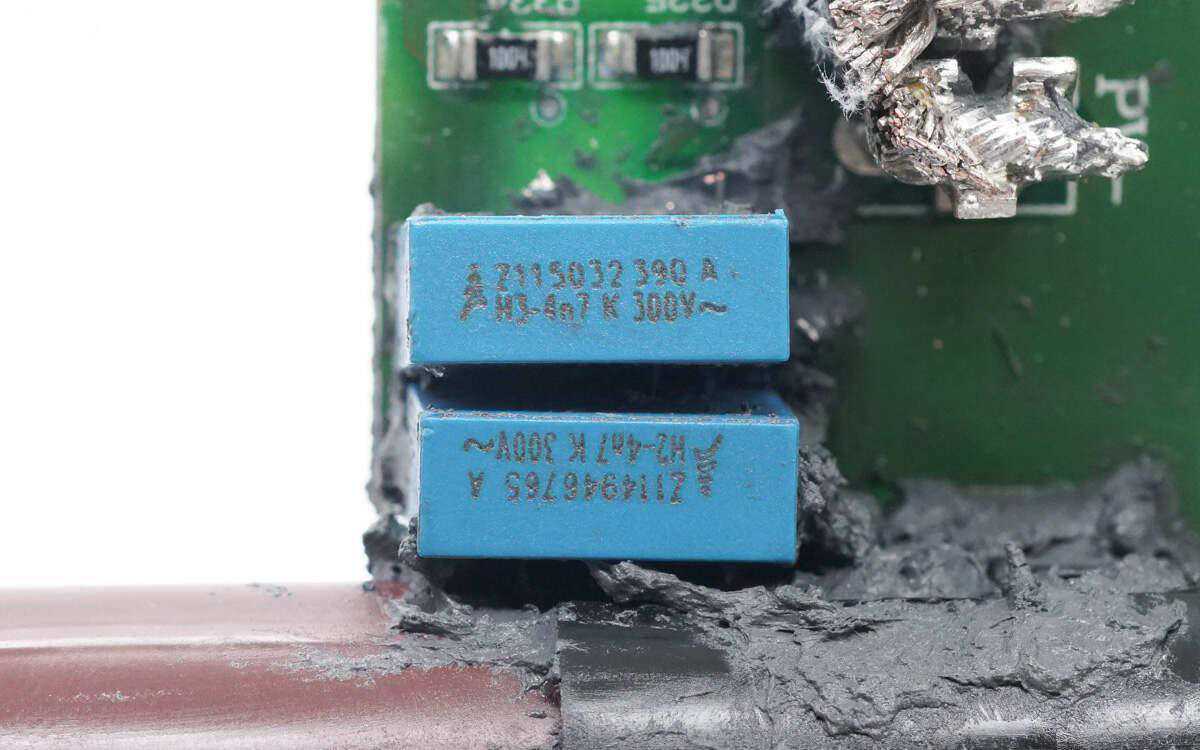

碳化硅整流二极管和输出调制电路。输入端有两颗薄膜电容，规格为4.7nF，

300V，来自EPCOS。输入滤波电解电容来自贵弥功，KY系列，

规格为63V2200μF，并采用塑料支架固定，总共有五颗并联。

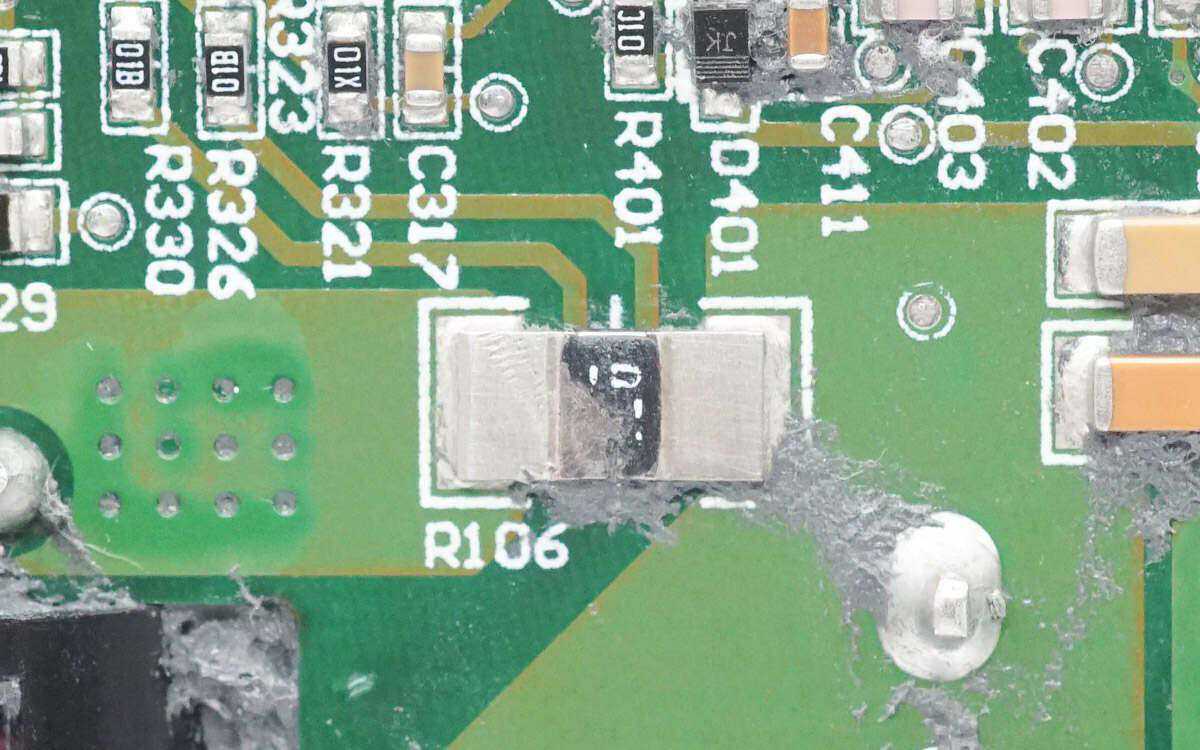

背面还焊接了一颗取样电阻，用于检测输入电流。逆变器主控芯片来自TI德州仪器，

型号为TMS320F28027PTT，属于C2000系列实时微控制器。

主频为60MHz，内部集成了32KFlash和6KSARAM。

该芯片采用单电源供电，工作电压为3.3V，并具备UART、SPI、

I2C等多种接口，支持PWM驱动信号输出，封装为LQFP48。

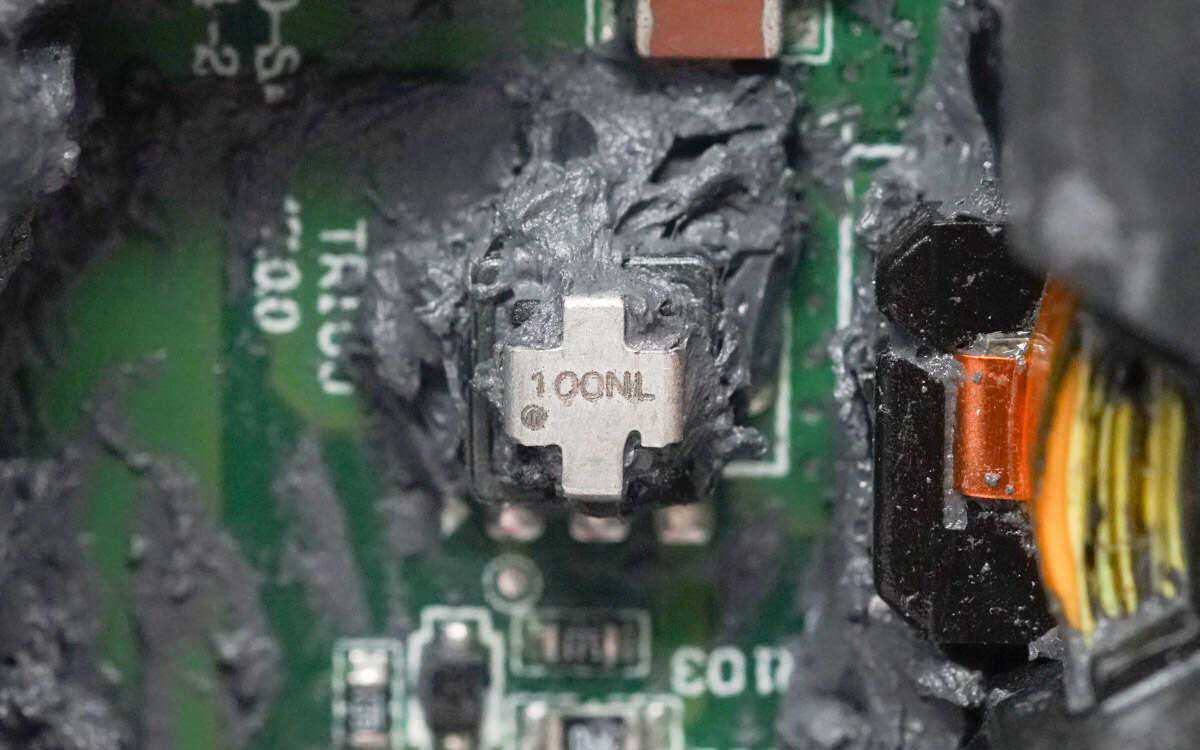

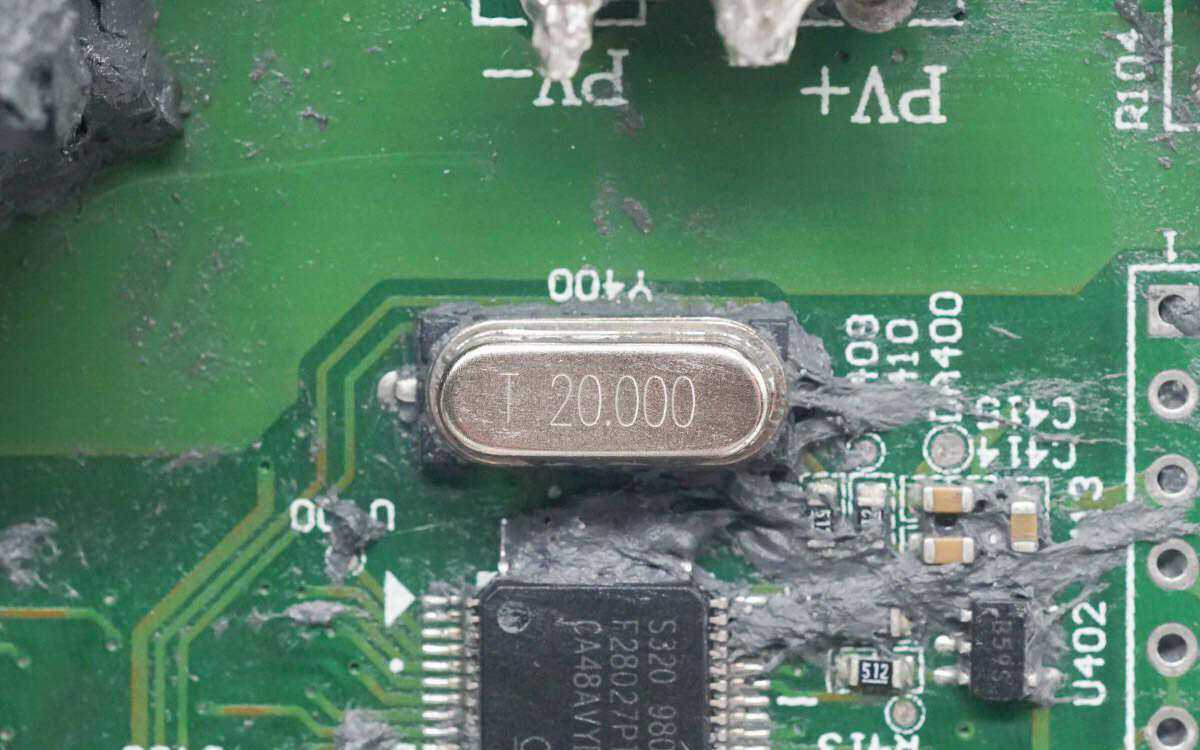

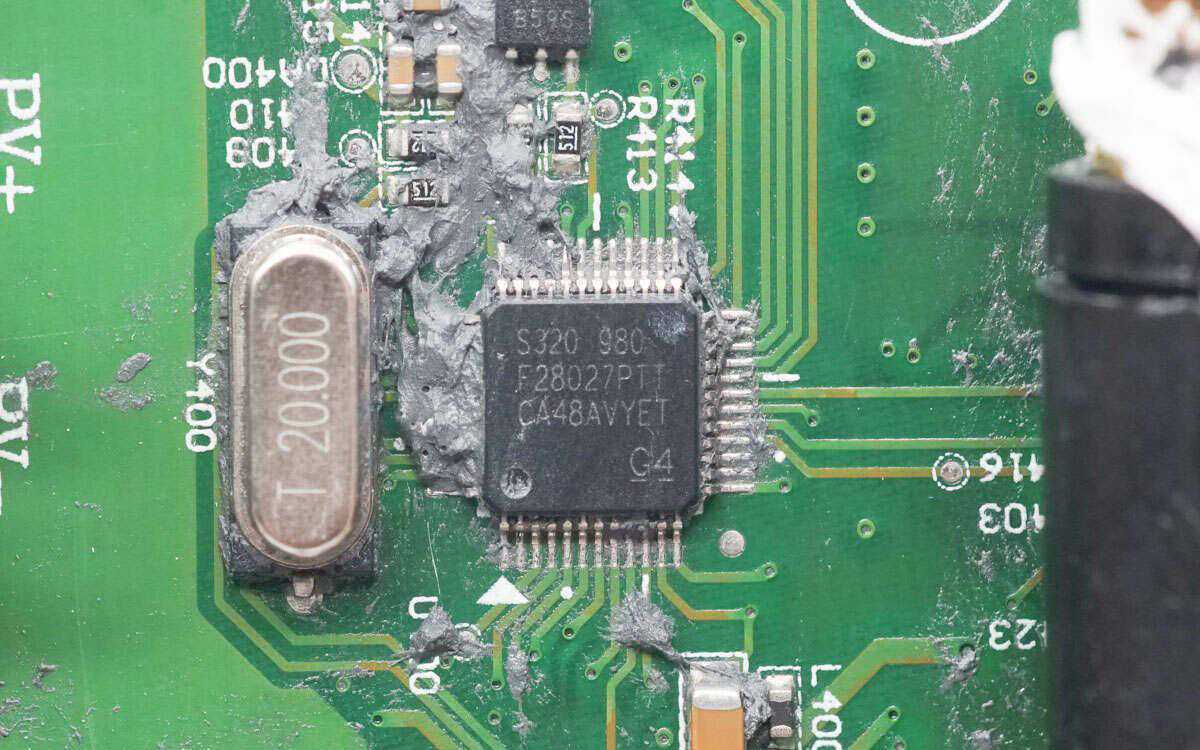

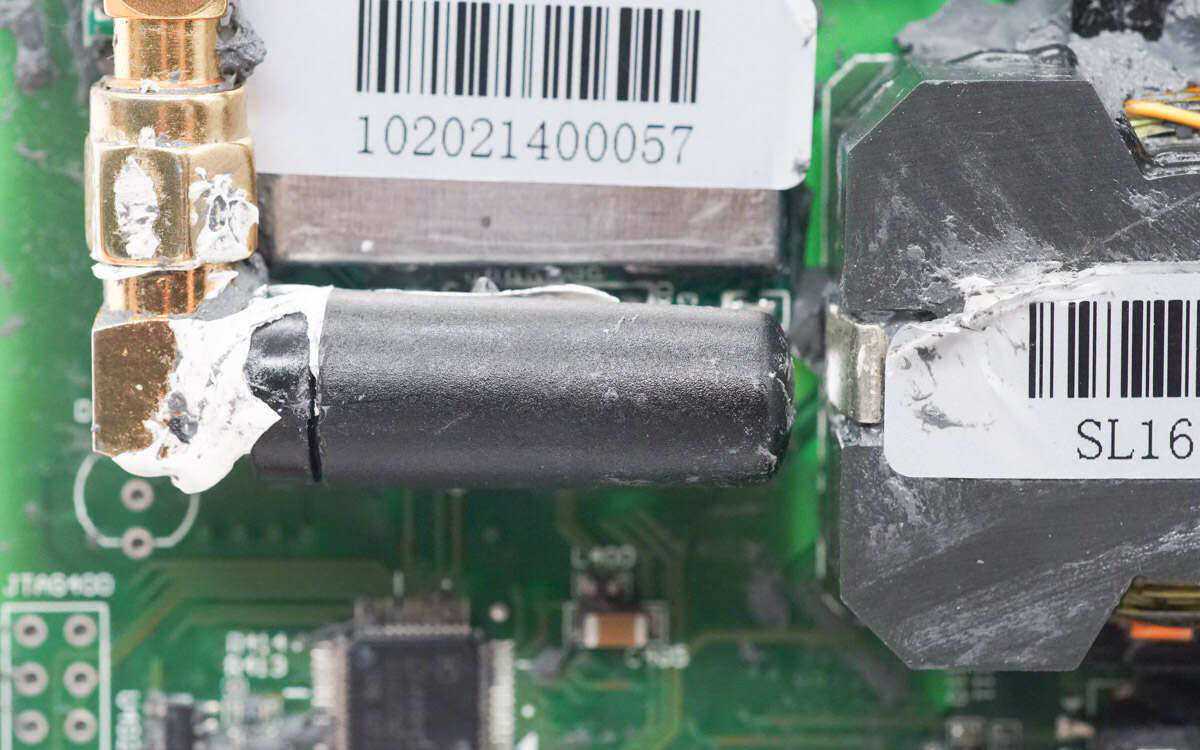

还有一张20MHz晶振提供给主控芯片时钟。无线通信模块贴在屏蔽罩上，

下方是通信天线，用于逆变器模块与控制器之间的通信。

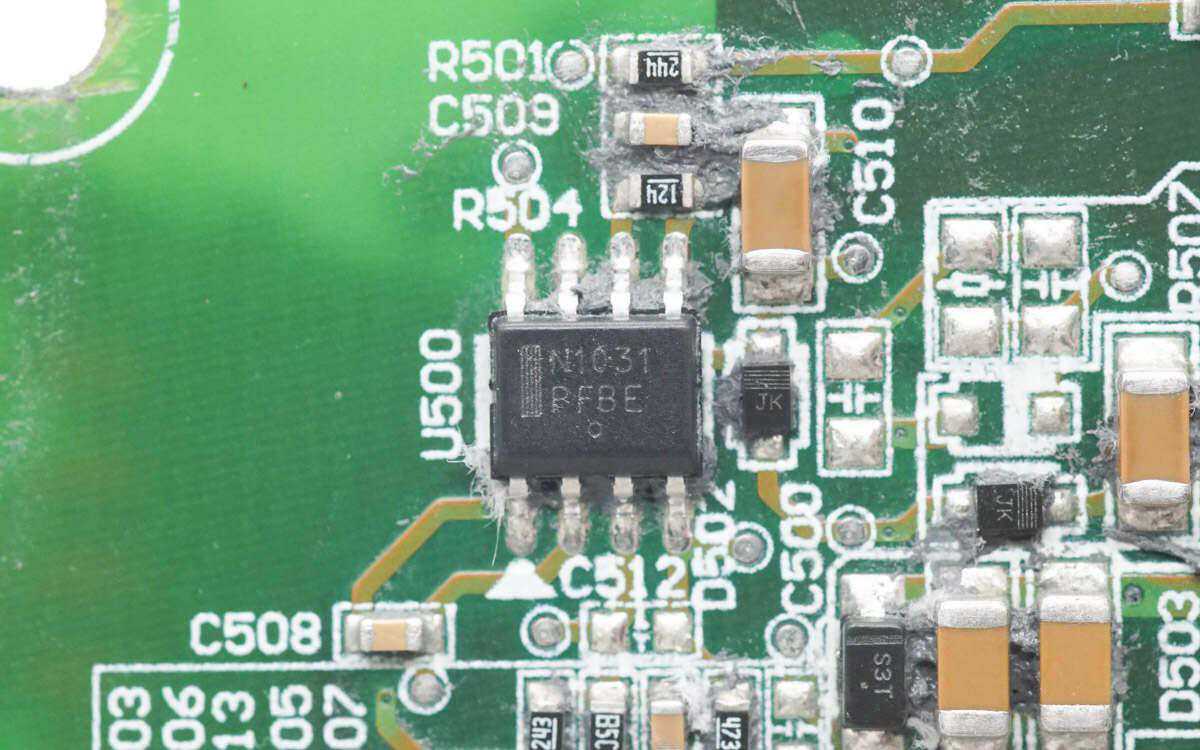

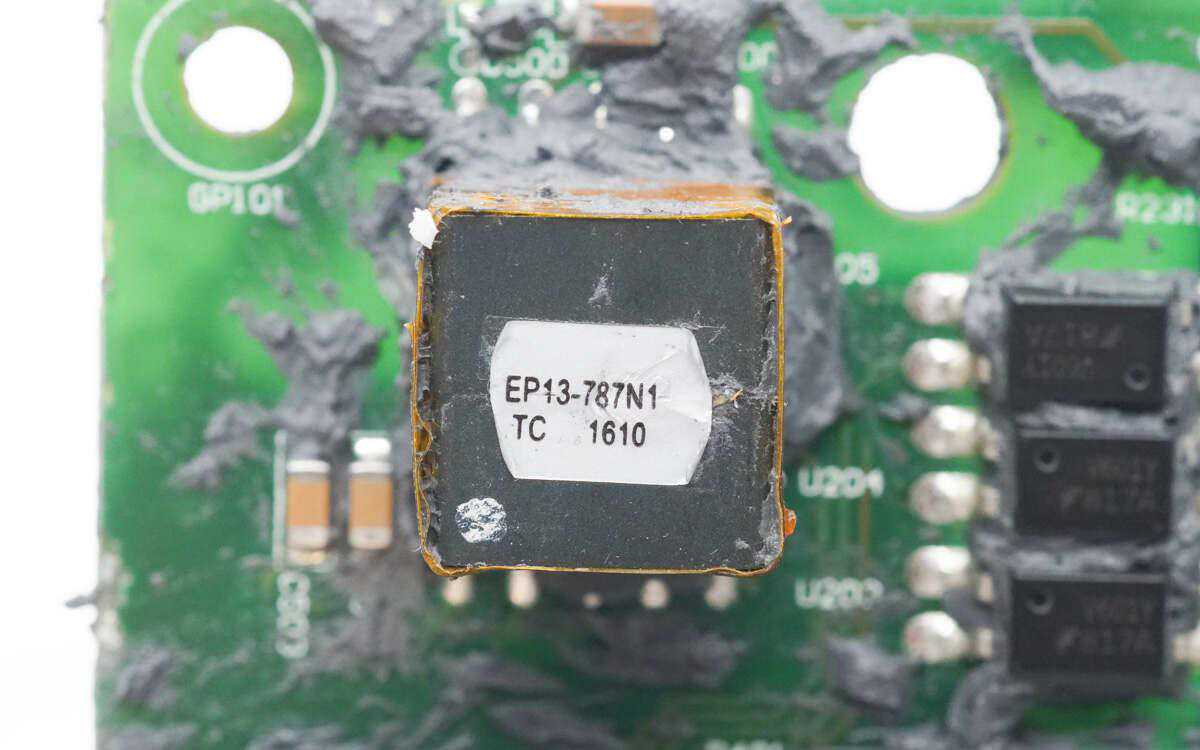

安森美NCP1031DC-DC转换器用于隔离供电，并配合使用了变压器。

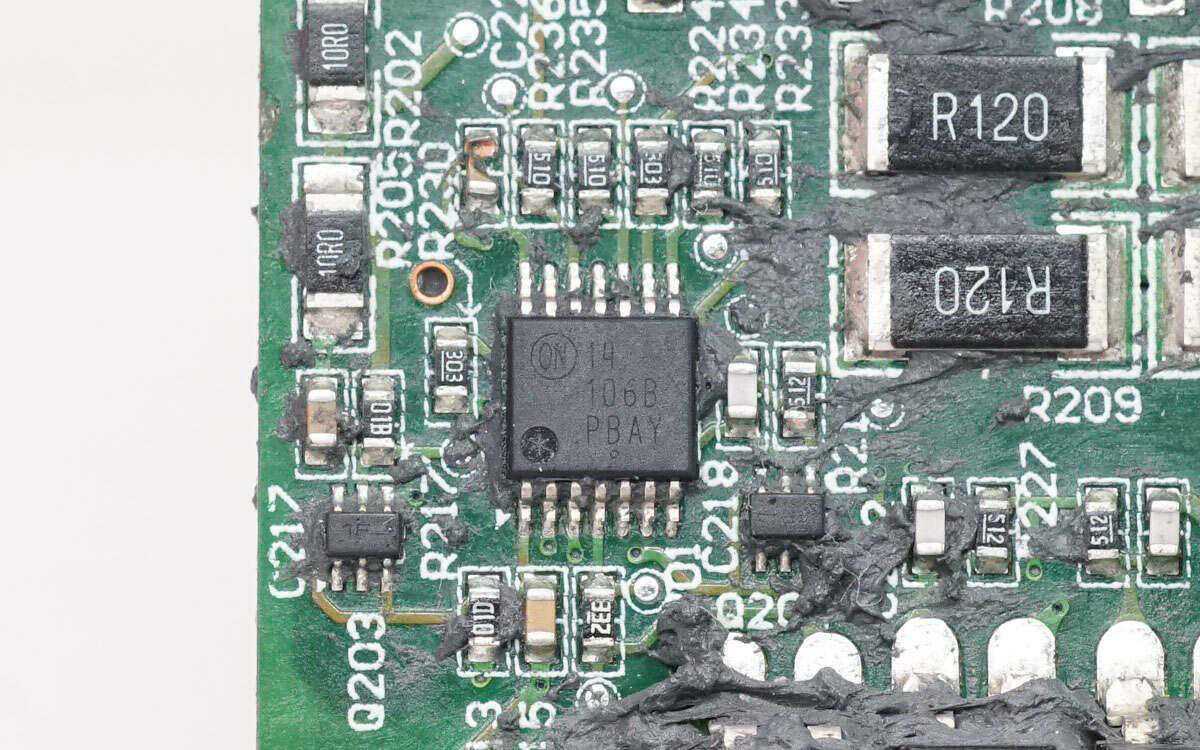

输出调制部分采用了安森美MC14106B六施密特触发器进行信号整形。

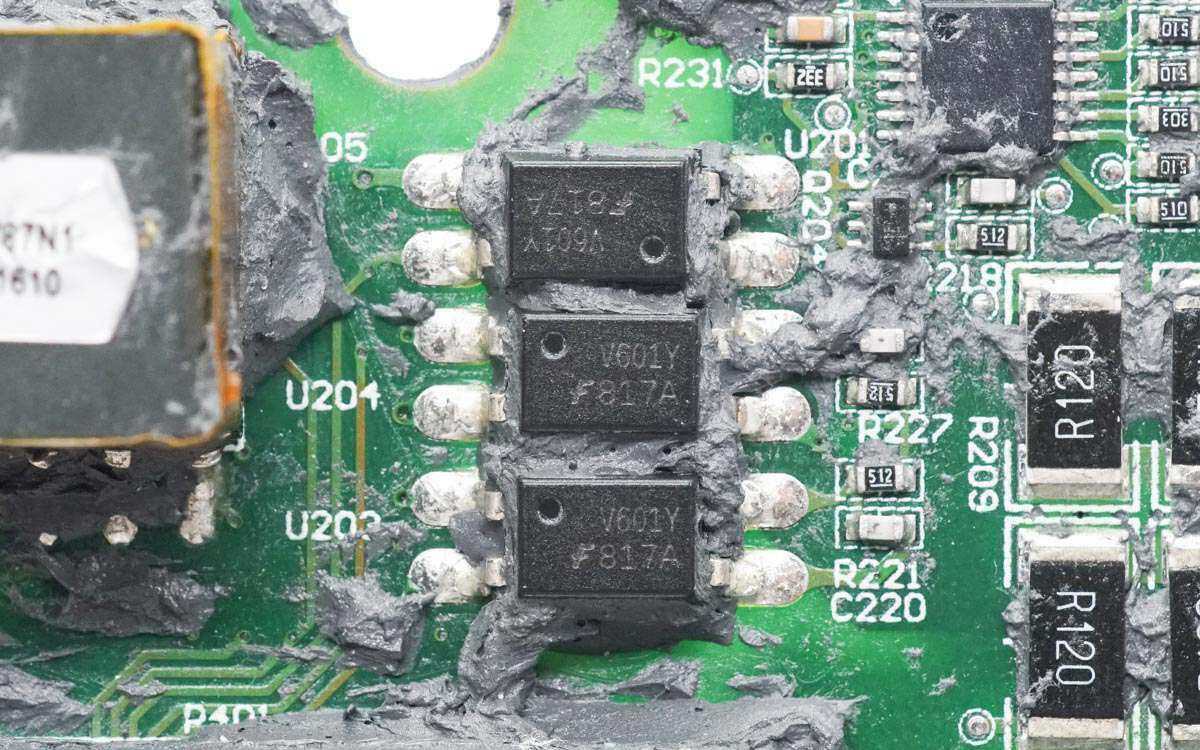

为了驱动输出部分，使用了三颗817A光耦进行隔离驱动。

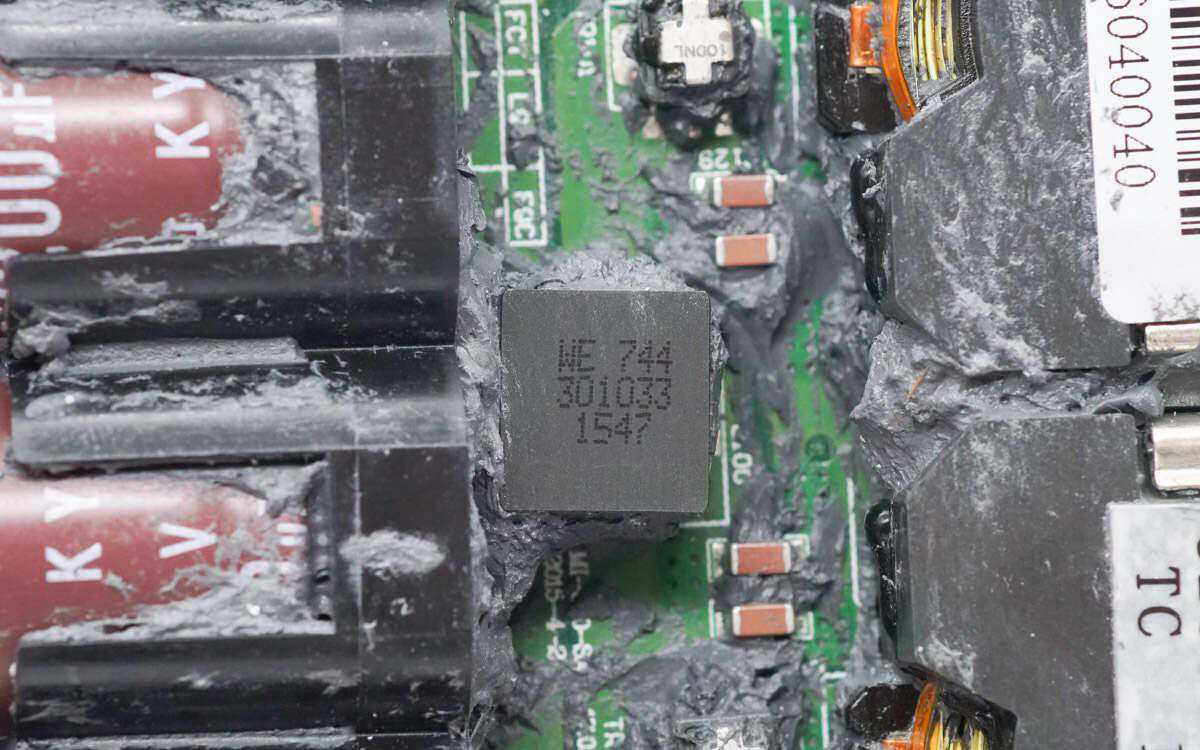

输入端的滤波电感来自伍尔特，型号为744301033，规格为0.33μH。

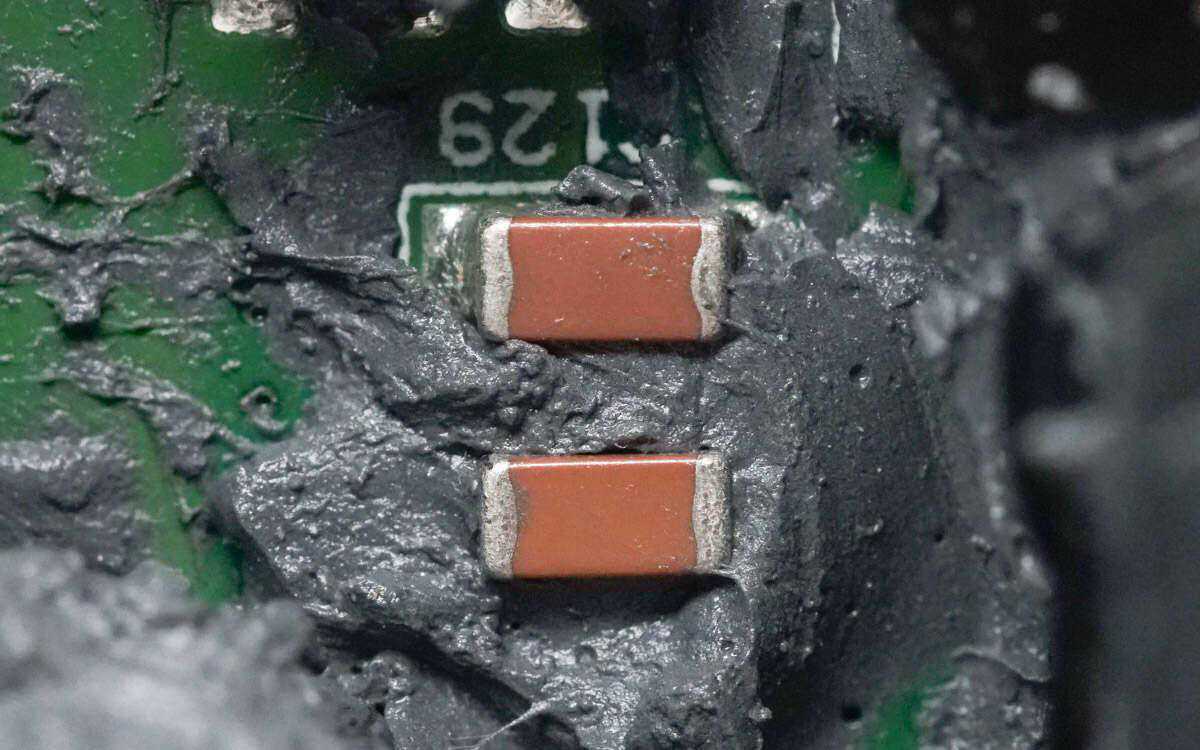

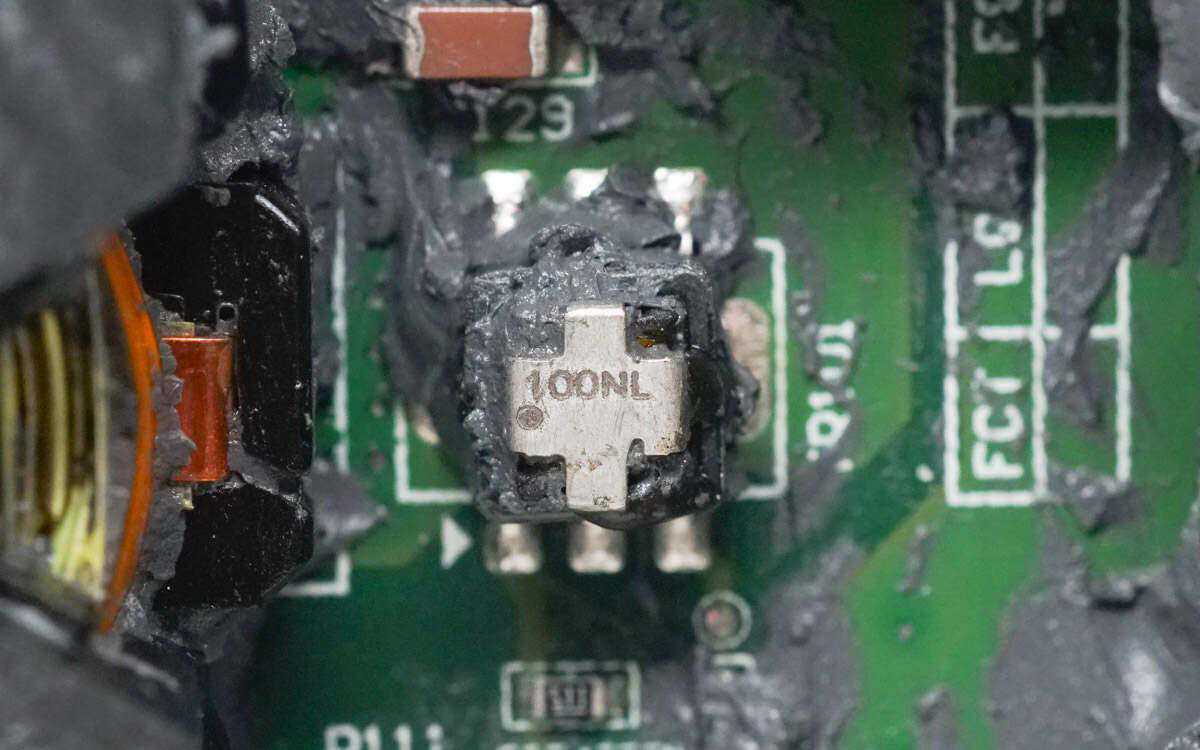

MLCC滤波电容也被用于滤波。而贴片电流互感器则用于检测输入电流。

另一路同样采用了两颗MLCC电容进行滤波，也配备了贴片电流互感器。

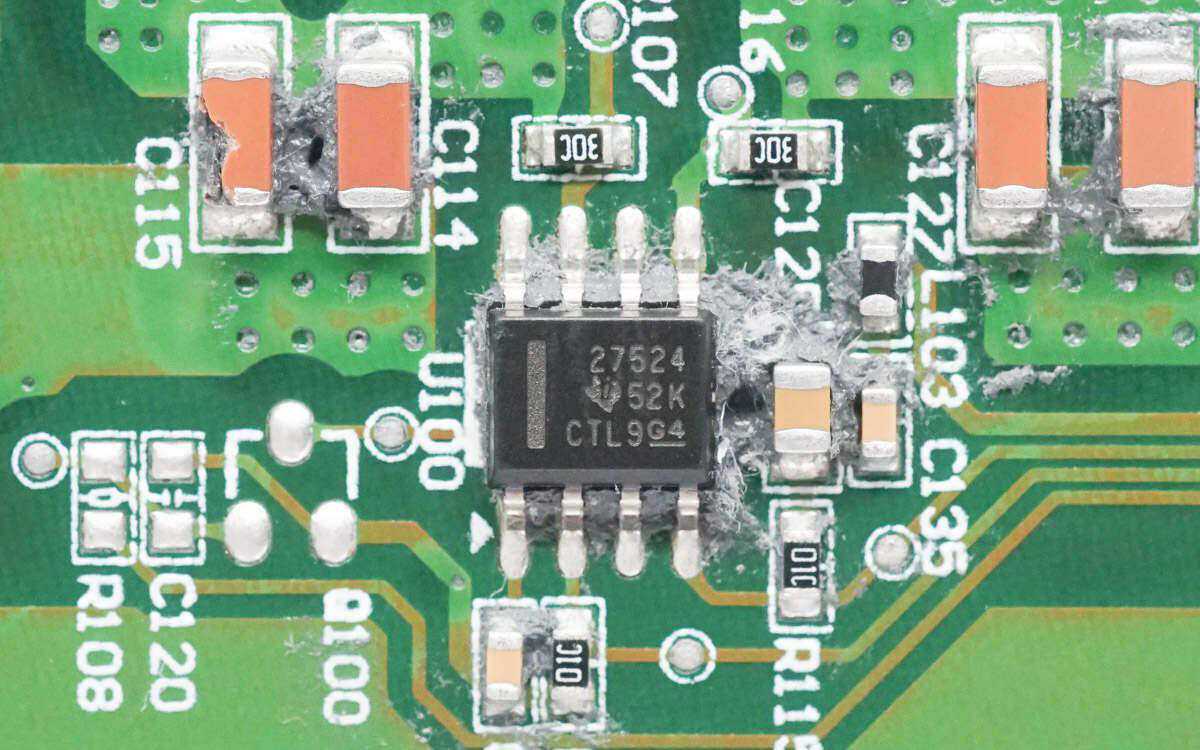

驱动升压MOS管的驱动器是TI德州仪器的UCC27524，

它是一颗双路高速低侧栅极驱动器，具备5A峰值驱动电流，

支持TTL和CMOS信号电压，工作电压范围为4.5-18V。

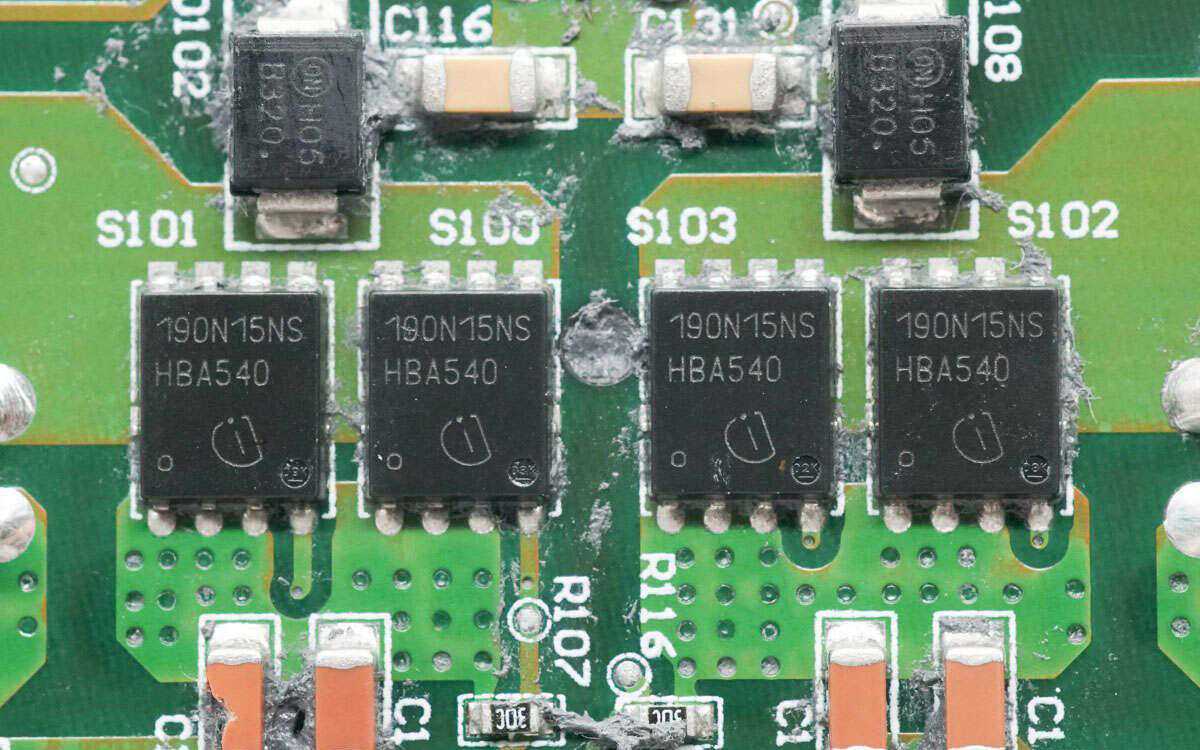

英飞凌推出了一款升压MOS管，型号为BSC190N15NS3-G，耐压150V，

导阻19mΩ。为了提高性能，使用了两个并联的MOS管和四个对应的MOS管，

两个变压器。信号检测和放大方面采用了两个MCP6002低功耗双运放。

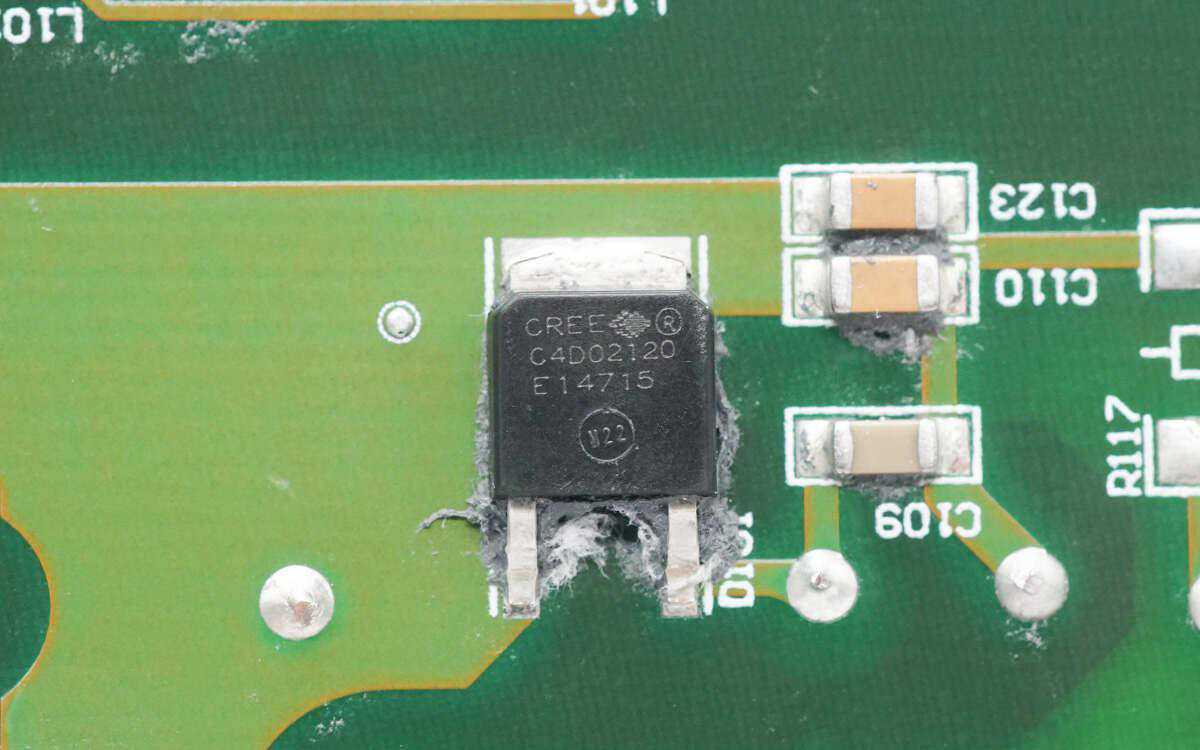

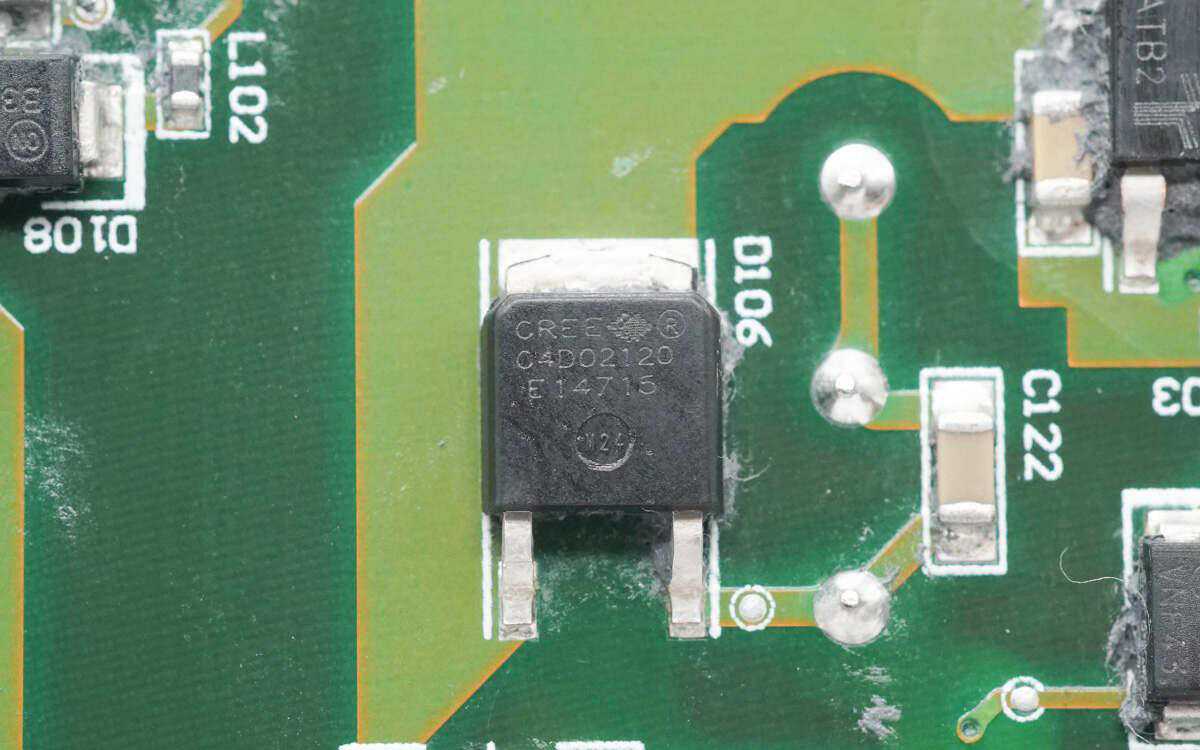

碳化硅二极管来自CREE科锐，型号为C4D02120E，耐压为1200V。

还使用了两个相同型号的碳化硅二极管。

采用TO252封装的Littelfuse的两个可控硅，型号为S8008D，

耐压800V，额定电流8A。英飞凌的两个NMOS管型号为SPB17N80C3，

耐压800V，导阻为290mΩ，采用TO263封装。为了检测MOS管电流，

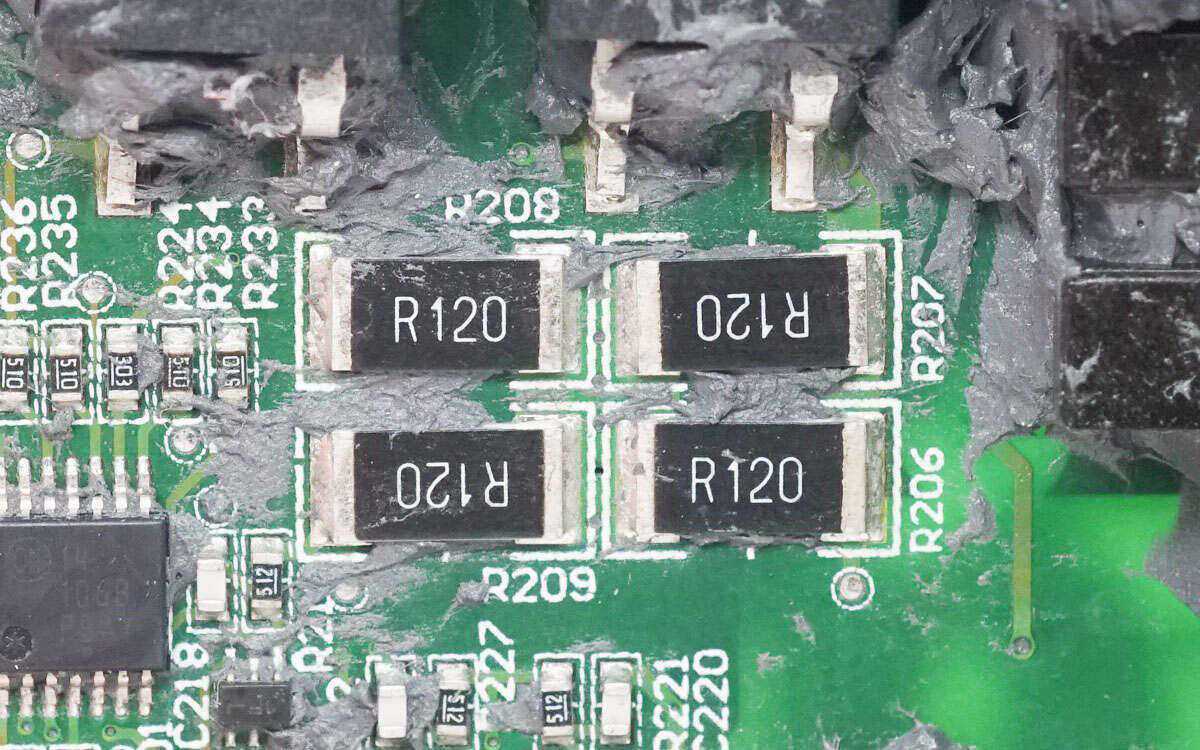

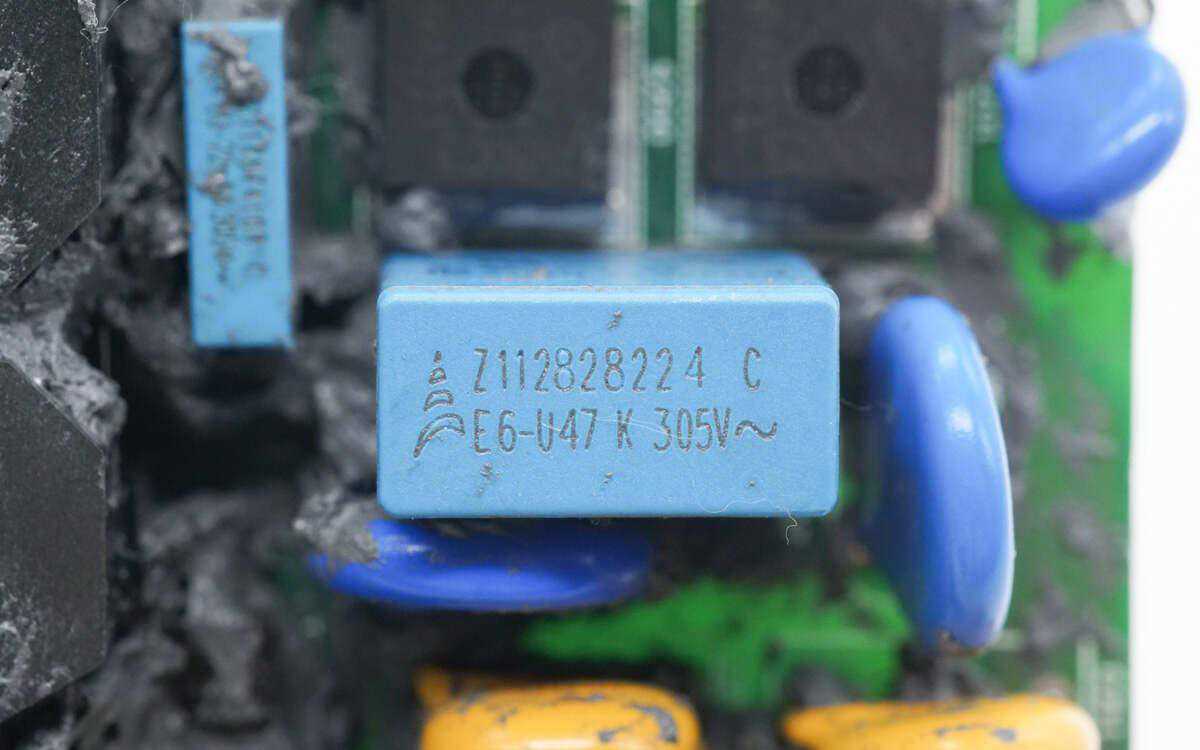

使用了四个120mΩ电阻。薄膜滤波电容规格为0.47μF。

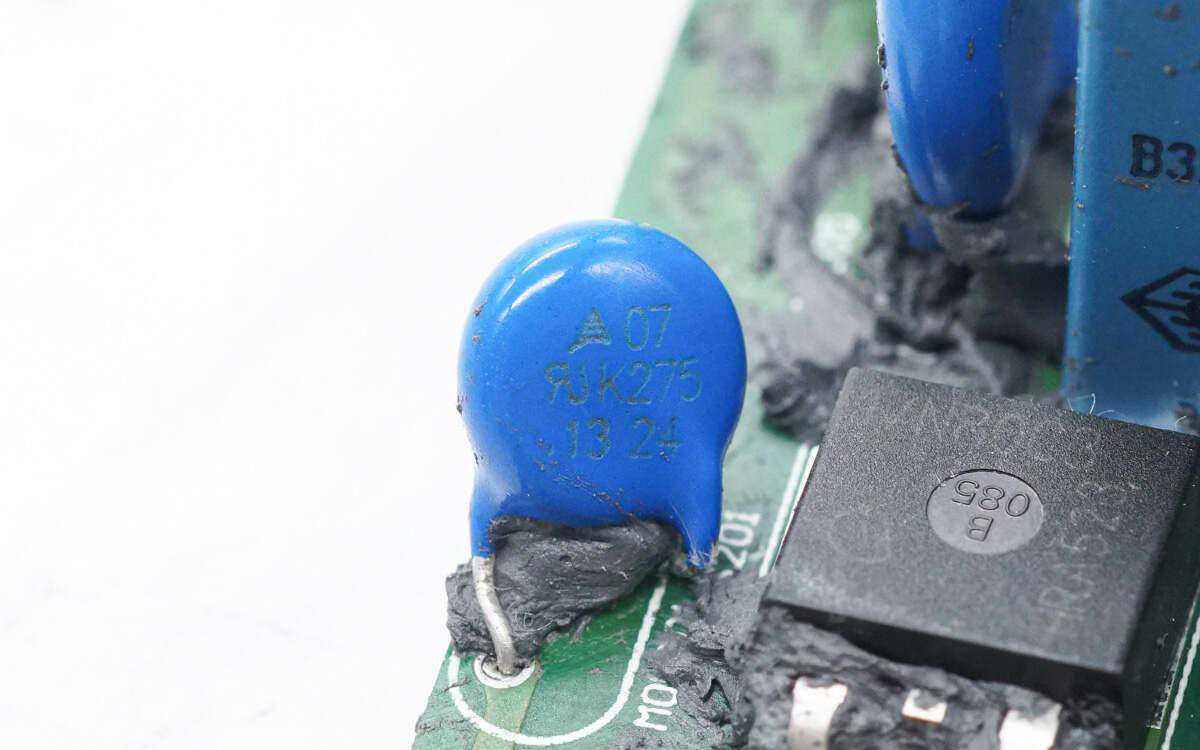

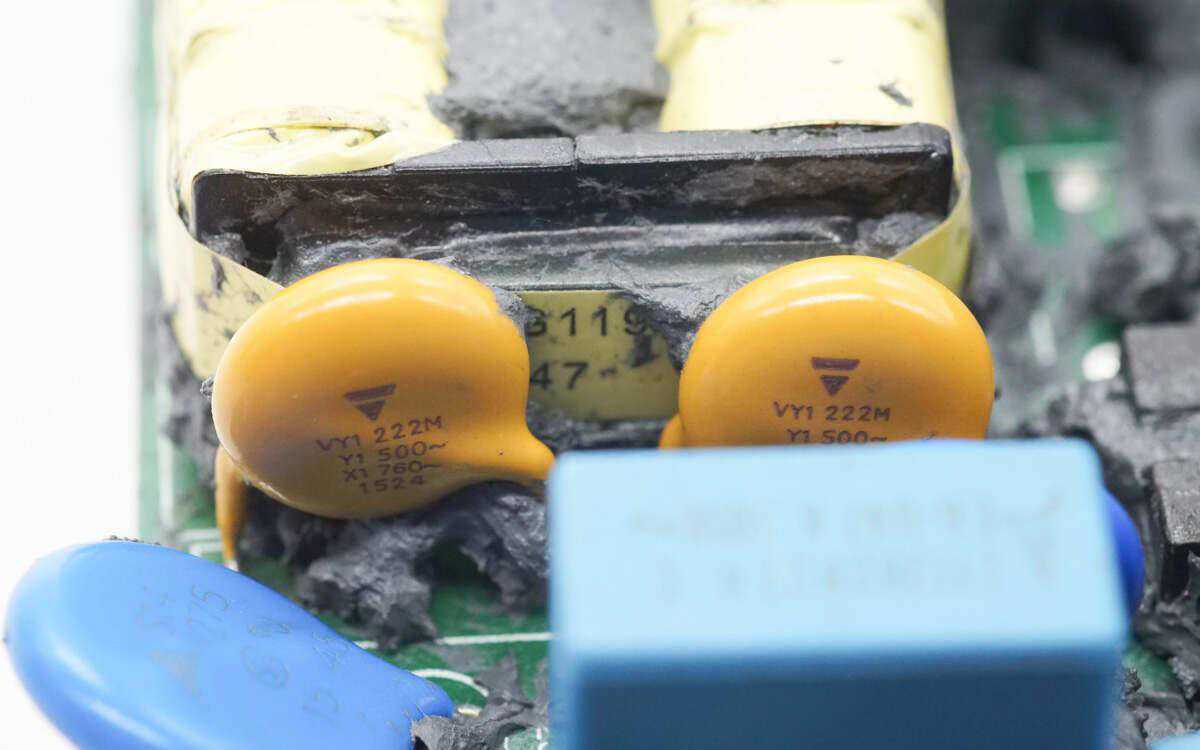

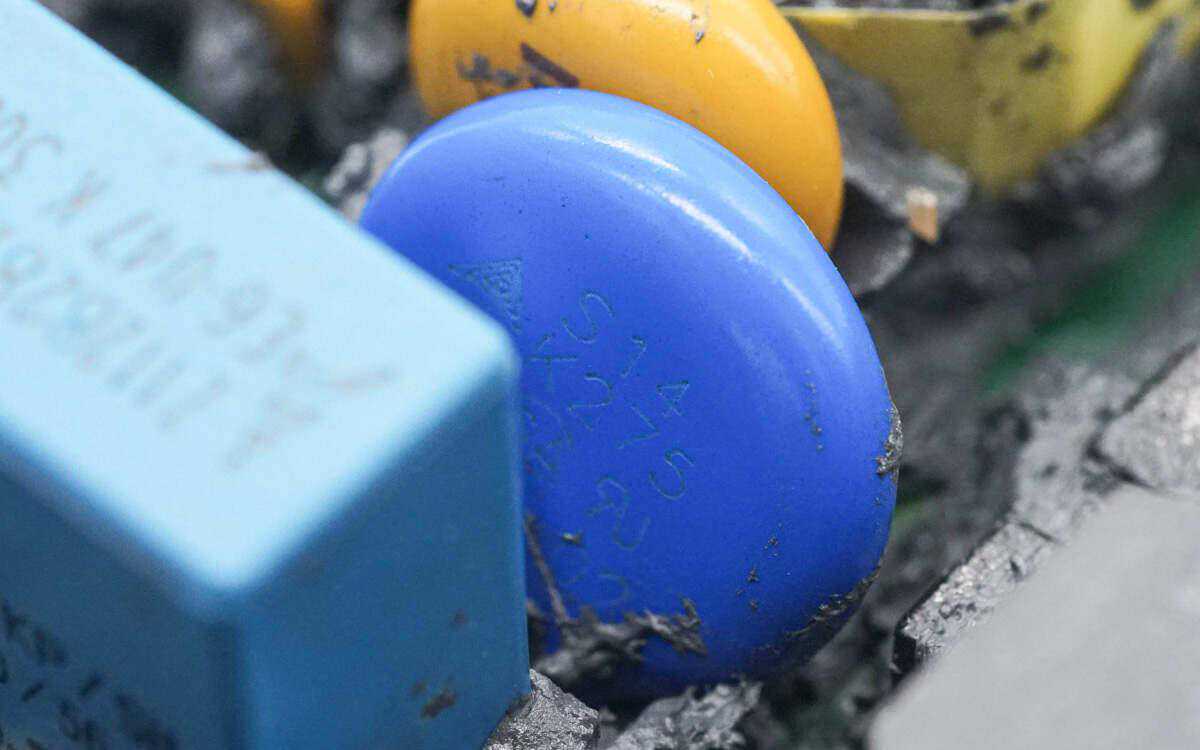

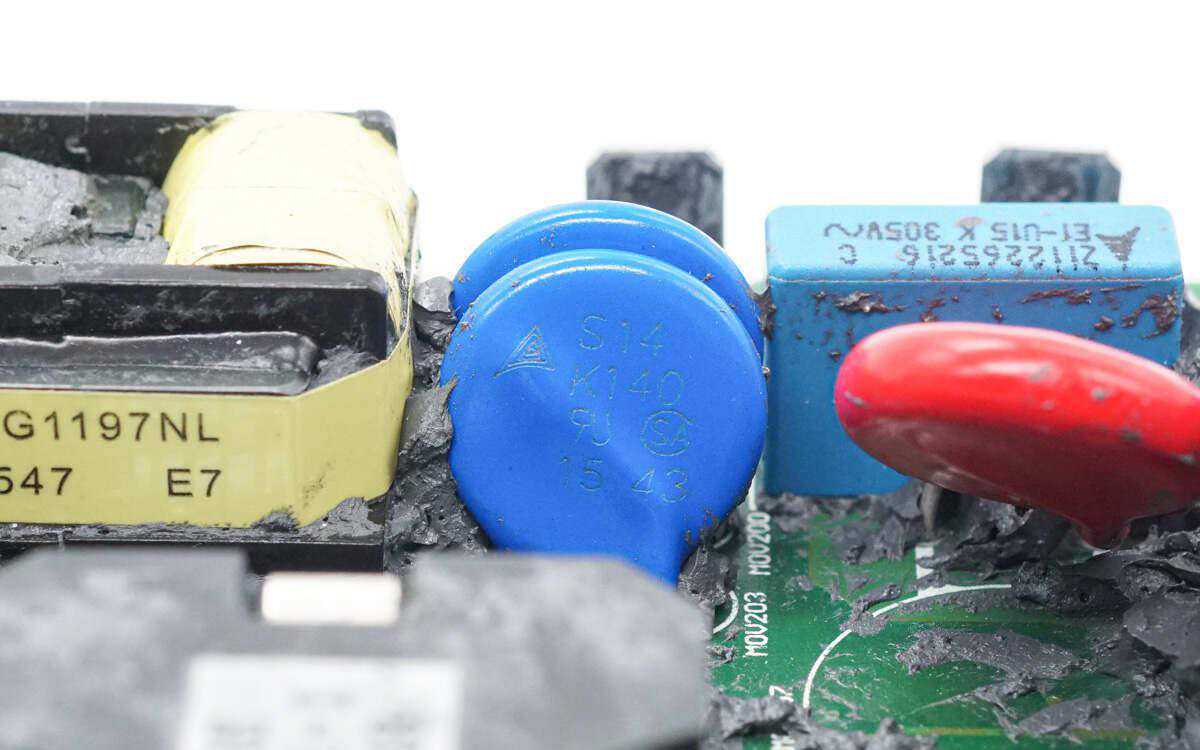

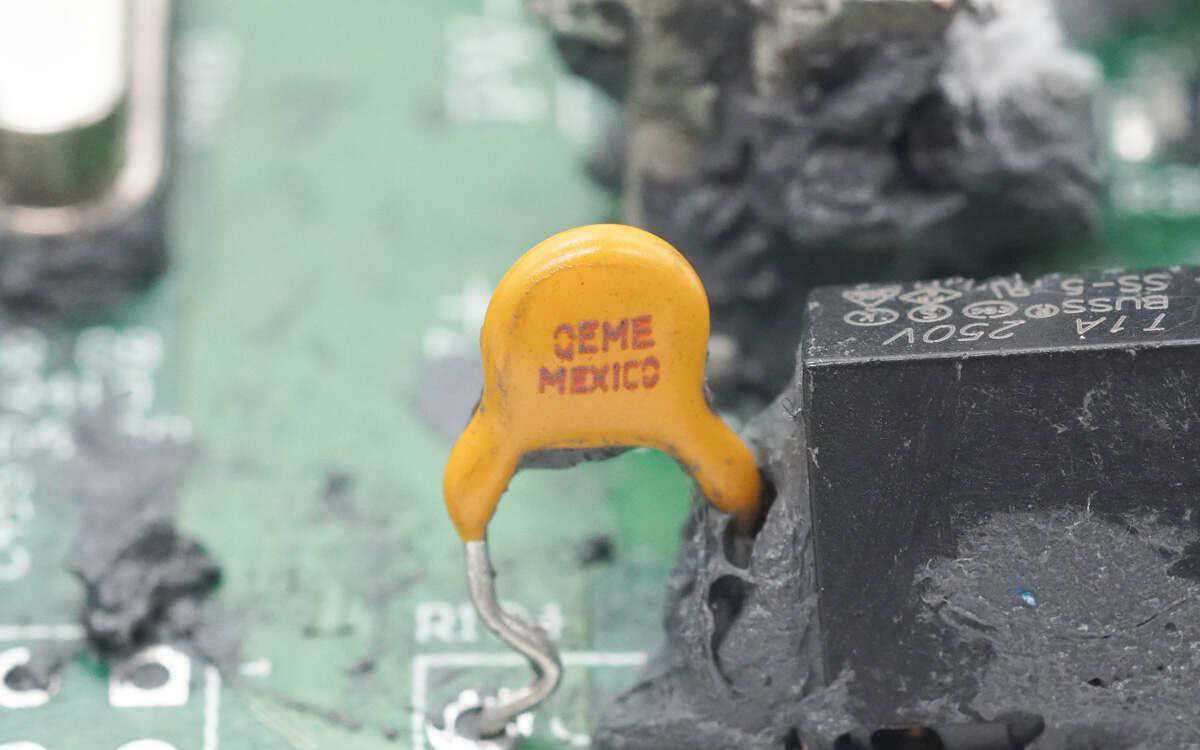

压敏电阻来自TDK的S14系列。VISHAY的两个黄色Y电容。

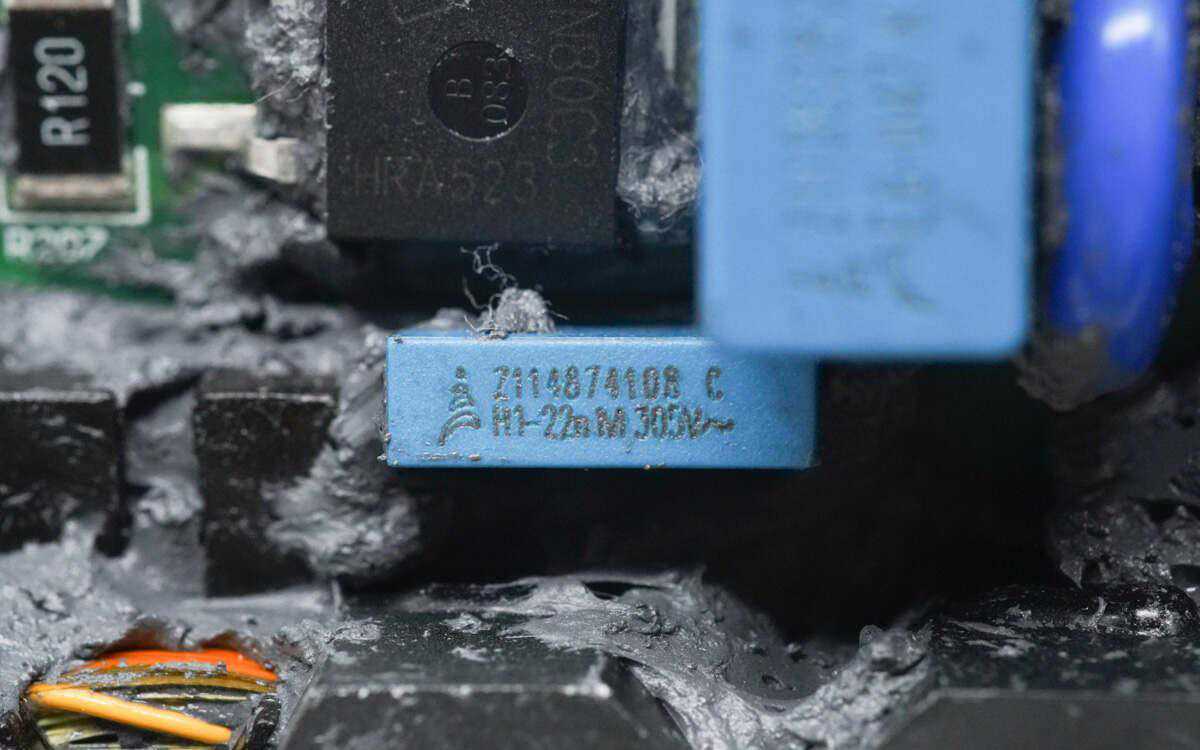

滤波电感磁芯上有胶带绝缘。EPCOS的安规X2电容规格为0.33μF。

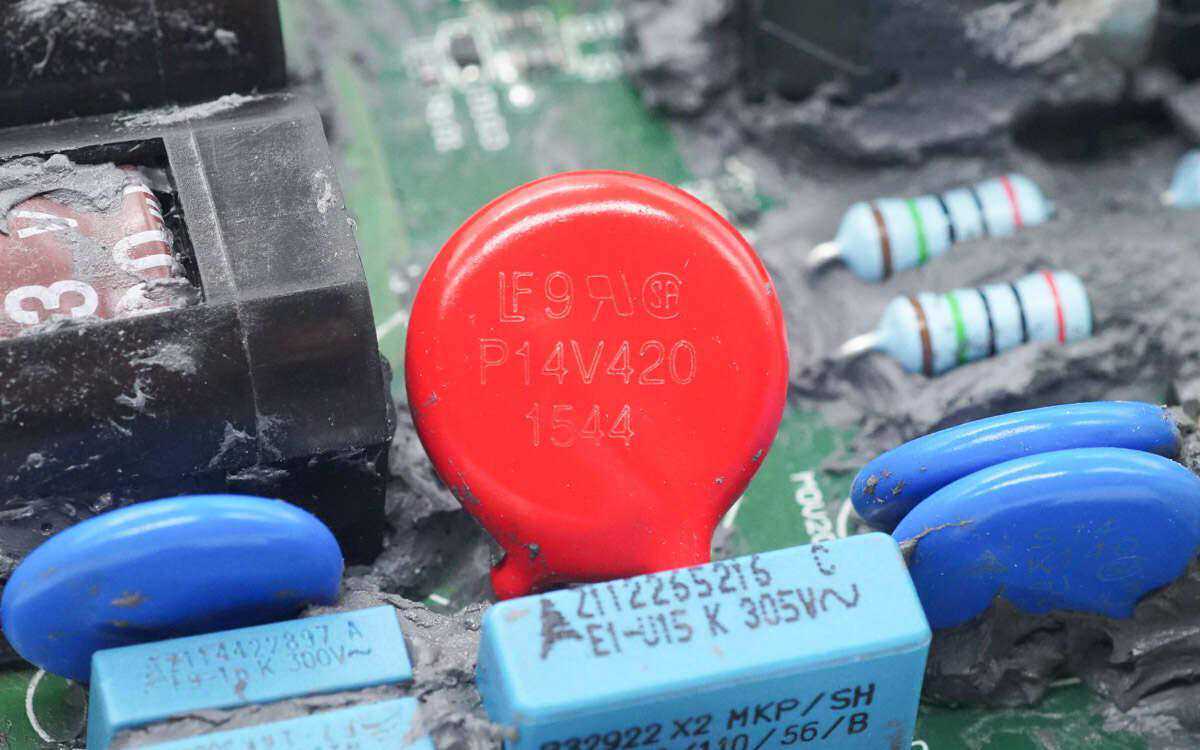

红色压敏电阻用于输出过压及雷击保护。

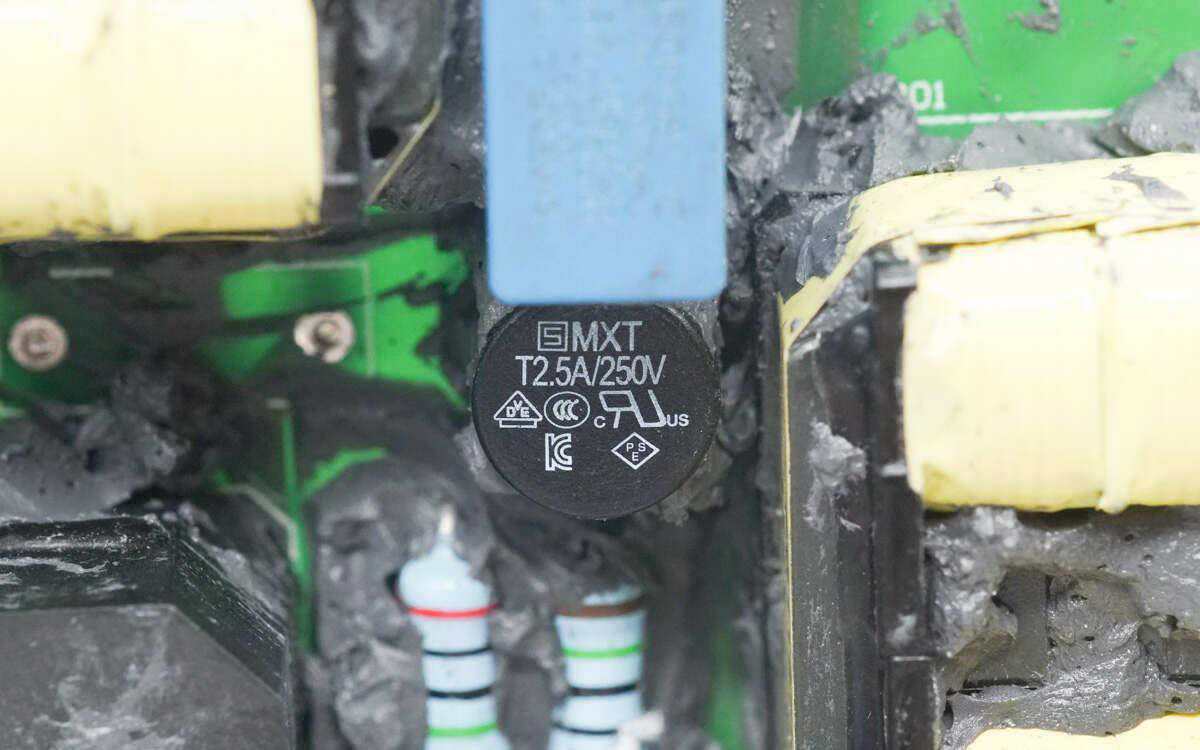

连接到交流电路的保险丝规格为2.5A250V。

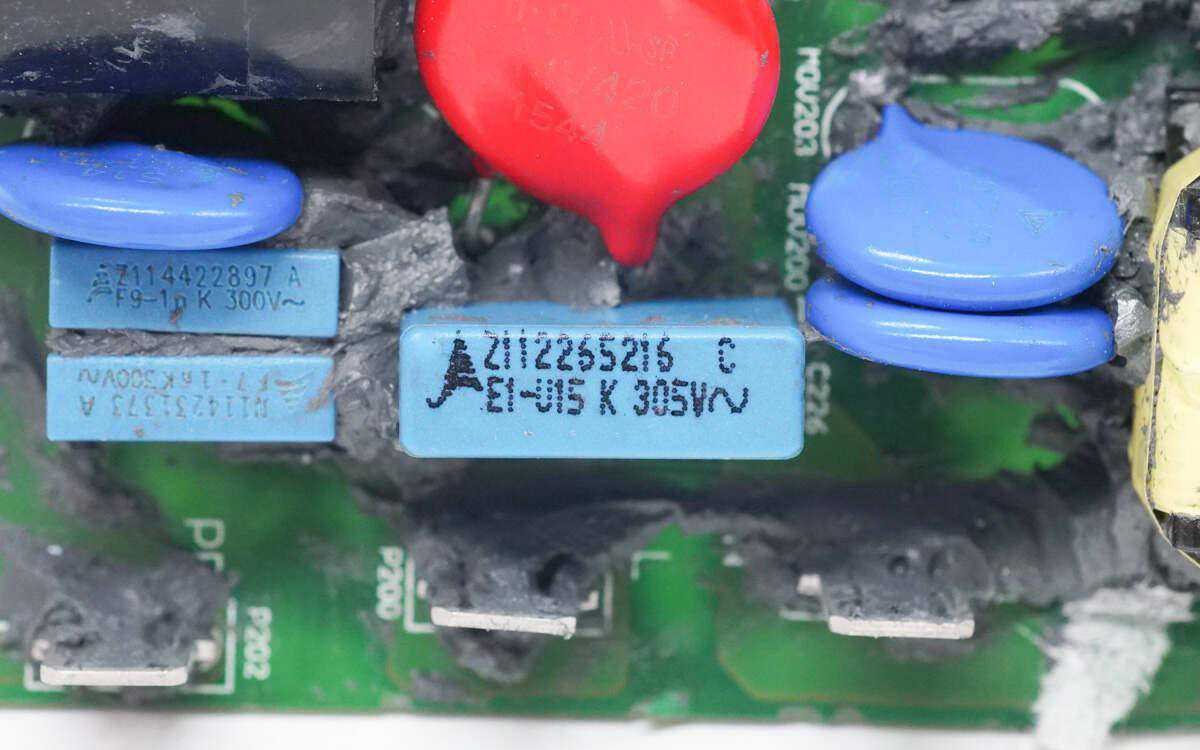

一颗薄膜滤波电容规格为0.15μF305V。

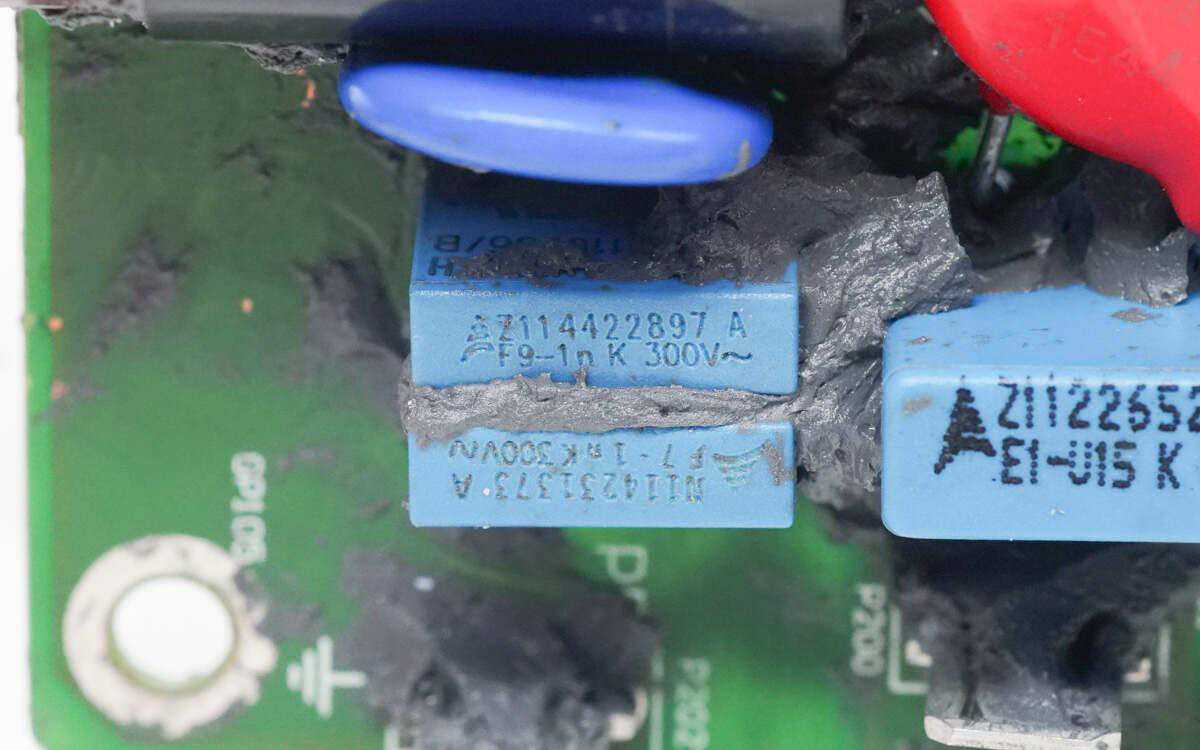

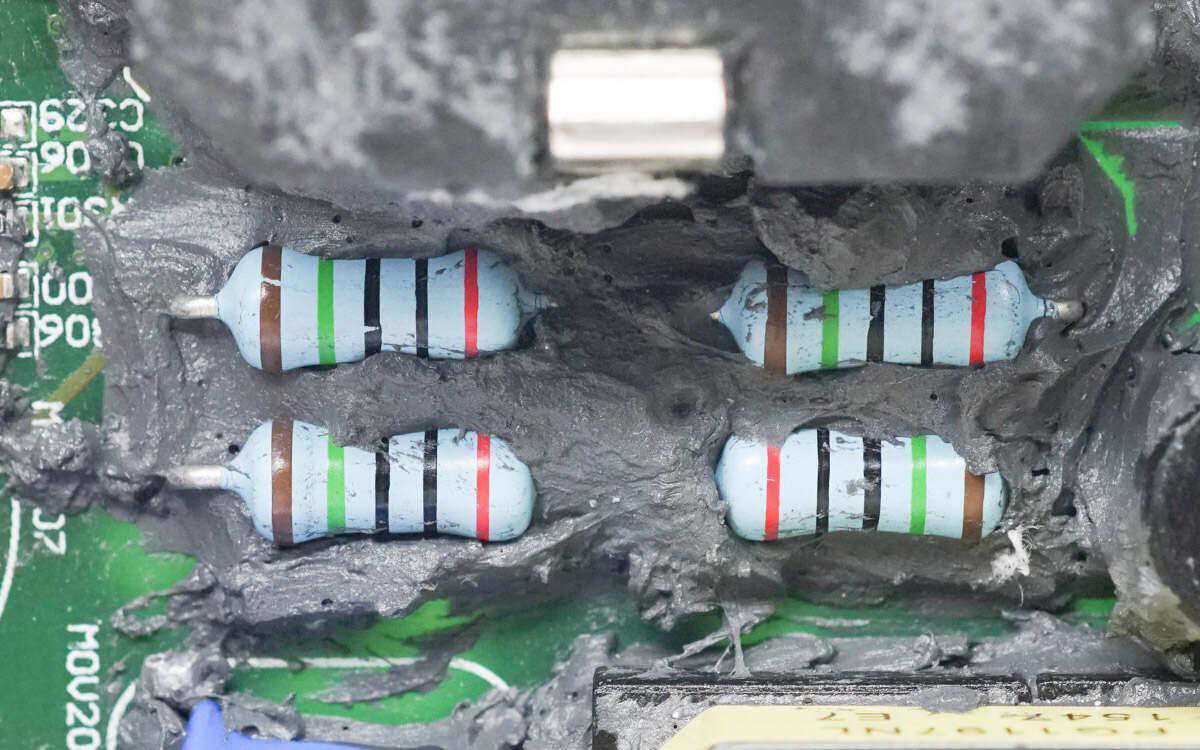

两颗薄膜电容规格为1nF300V。多个电阻用于电压检测。

保险丝规格为1A250V。有一个自恢复热敏电阻。

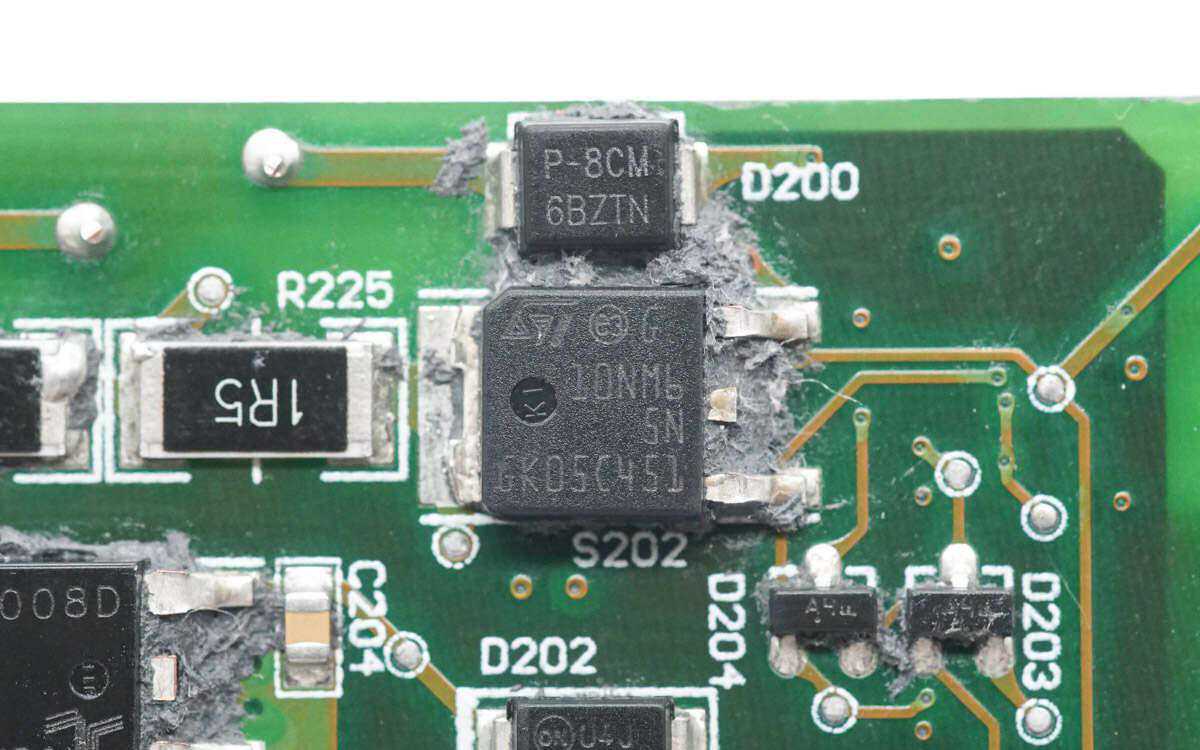

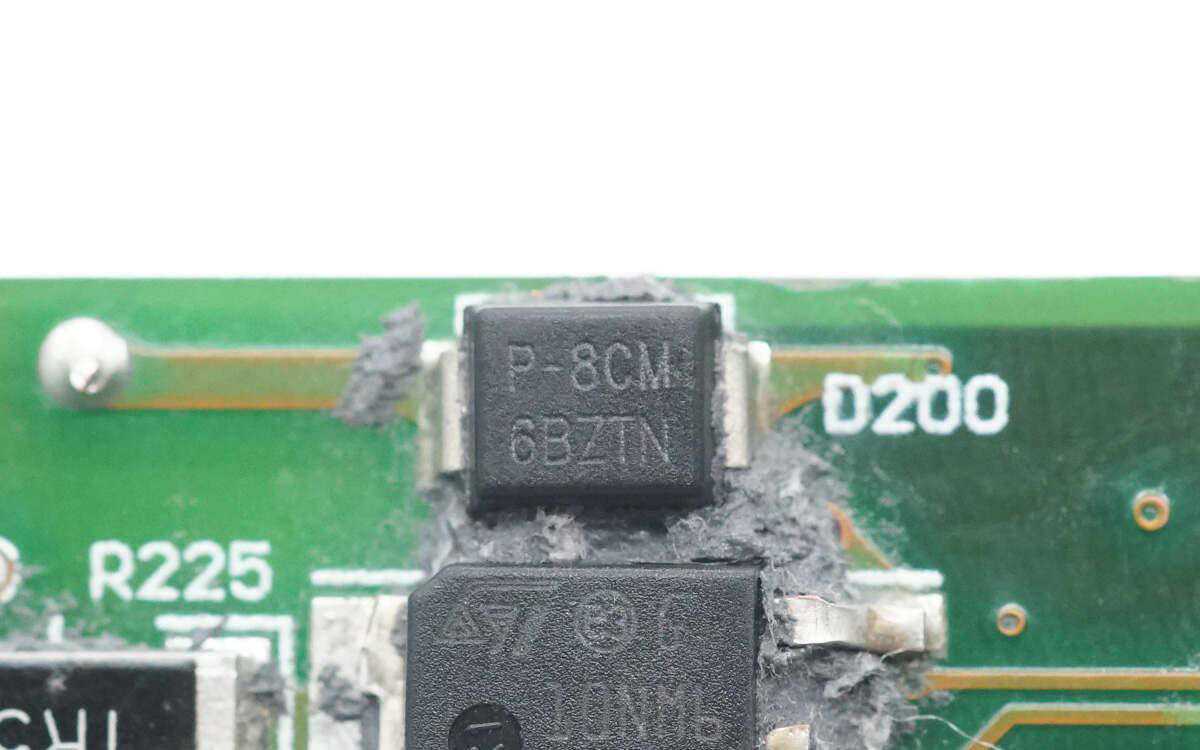

ST意法半导体的一颗MOS管型号为STD10NM65N，耐压650V，

导阻430mΩ，采用DPAK封装。还有一个标有6BZTN的二极管。

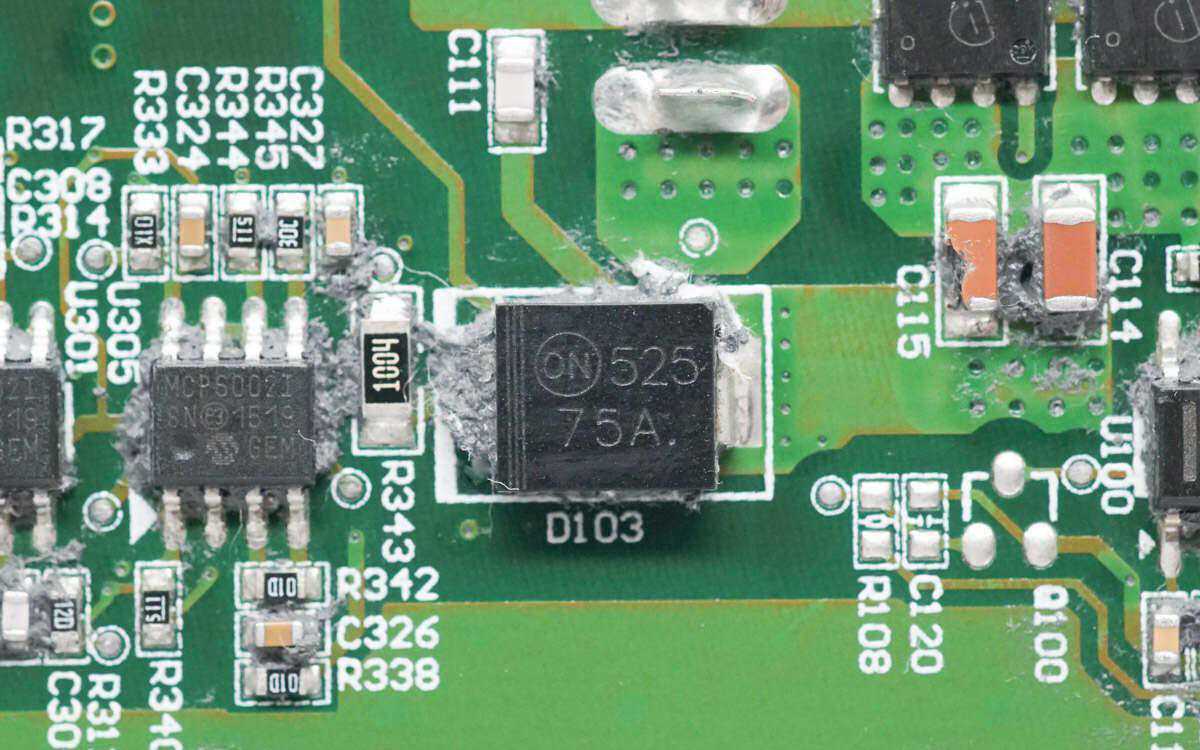

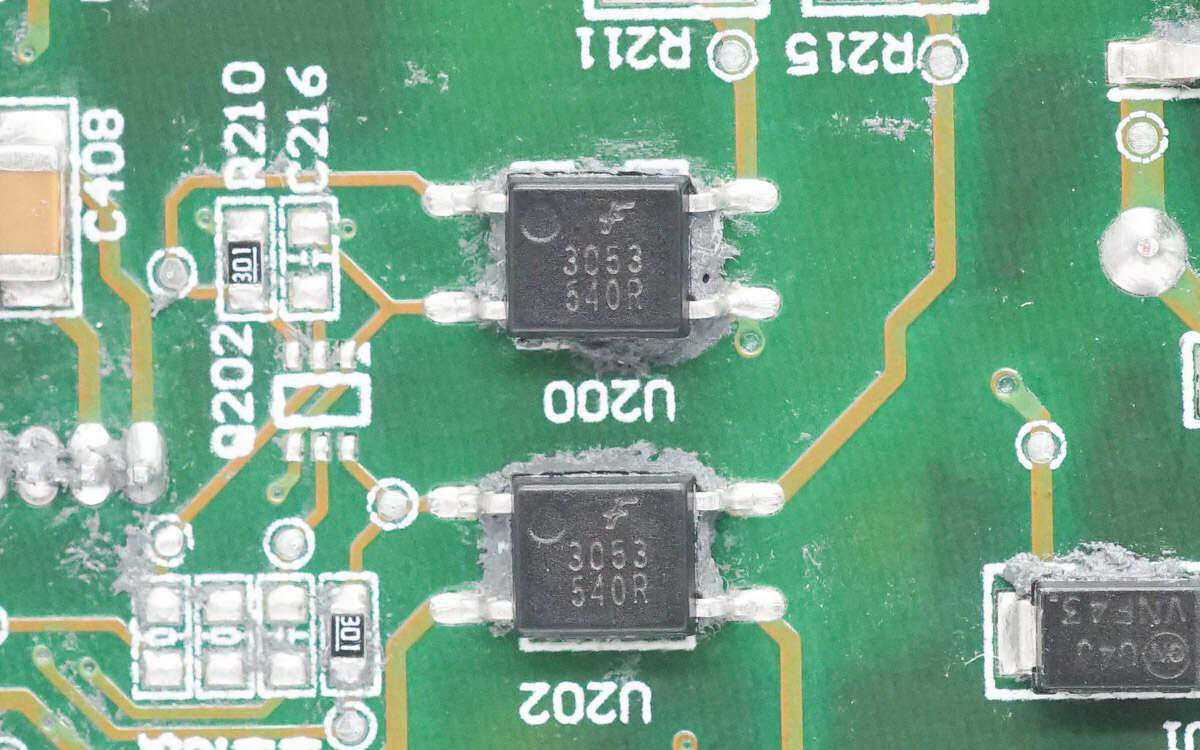

安森美的一颗二极管丝印为75A。3053光耦有两个特写。

丝印为YG16的芯片也有特写。

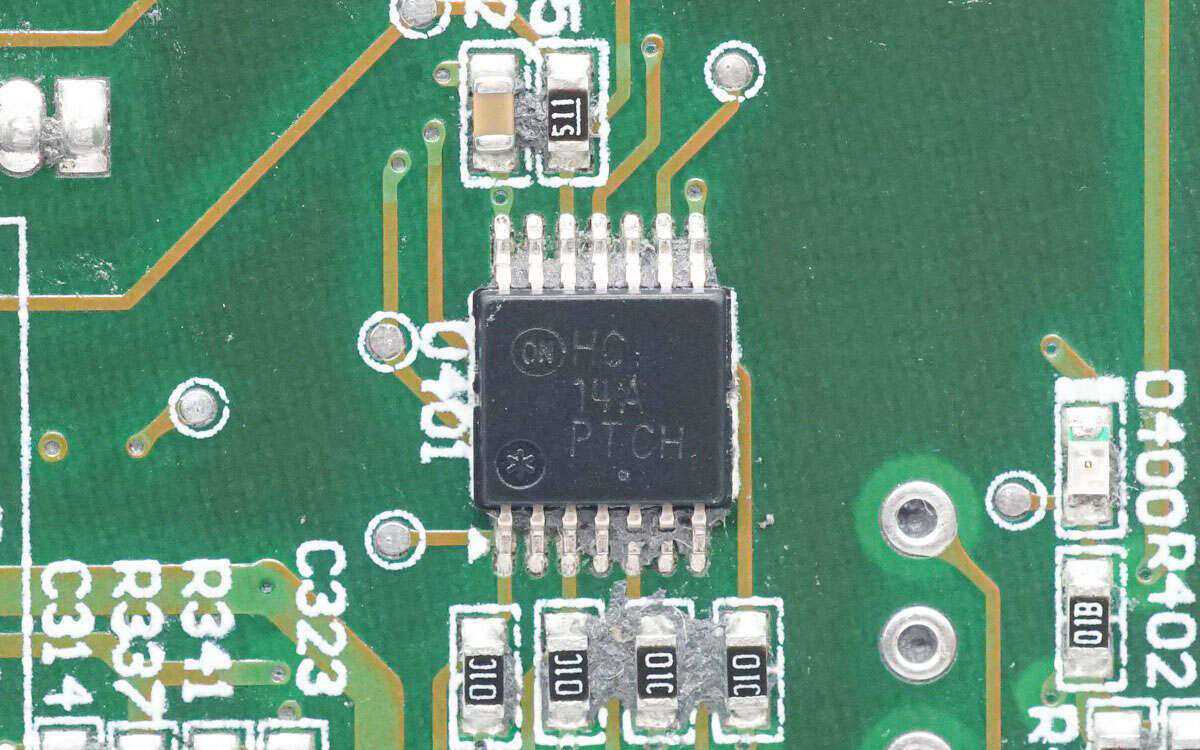

安森美MC74HC14A是一颗带有施密特触发器输入的六路反相器，用于信号整形。

总之，这些部件组成了一颗禾迈太阳能微型逆变器，最大输出功率为250W，

拥有直流输入和交流输入输出端子。全铝合金外壳增强了散热性能并降低了运行温度。
