昨天给大家讲了生产中遇到的一些PCBA不良问题，今天给大家讲一下DEK锡膏印刷机的长相外观及几个调试步骤

如果有不对的地方，还请帮忙指导出来，共同进步，谢谢！！！

锡膏印刷机(DEK)为SMT制程中最重要的设备之一，因此了解和熟悉该设备的功能及性能极其重要。

DEK锡膏印刷机

锡膏印刷机的作用：

是将焊膏或印刷到PCB的焊盘（PAD）上，为零件件的焊接做准备。所用设备为印刷机（钢网网印刷机），位于SMT生产线的最前端。

锡膏印刷时所需准备的材料及工具：

锡膏、钢网、刮刀、擦拭纸、清洗剂(酒精)、搅拌刀。

锡膏在整罐开封使用时,须经过两个重要的过程:回温、搅拌。

回温目的是：让冷藏的锡膏温度回复常温，利于印刷下锡。如果不回温则在PCBA进Reflow后易产生的锡珠。

搅拌的目的是：让锡膏有更好的流动性，便于良好的印刷下锡。

DEK安全注意事项：

主要是有两个方面；1.人的安全2.机器的安全。

安全标识1

一：严禁两人同时操作，只允许单人操作，防止作业失误。

二：操作前确认E-STOP按钮无异常，在进行后续作业。

三：操作前应对各运动轴活动位置了解清楚。防止运动柚在人操作时突然移动，造成人员伤害。

四：清洁BOARDCLAMP时注意不要划伤。

五：不要短接机器任何安全开关。

六：动作时将系统电源(24V)关掉才可在机器内动作。

七：使用的是单向220V电源，维修时，请关闭电源。

DEK印刷机各种安全标识，关乎安全问题的，还是需要记录一下。

安全标识2

接下来先给大家从外观讲解一下DEK机：

外观上目前有5个可操作按钮，1个提示信号灯和操作界面显示器

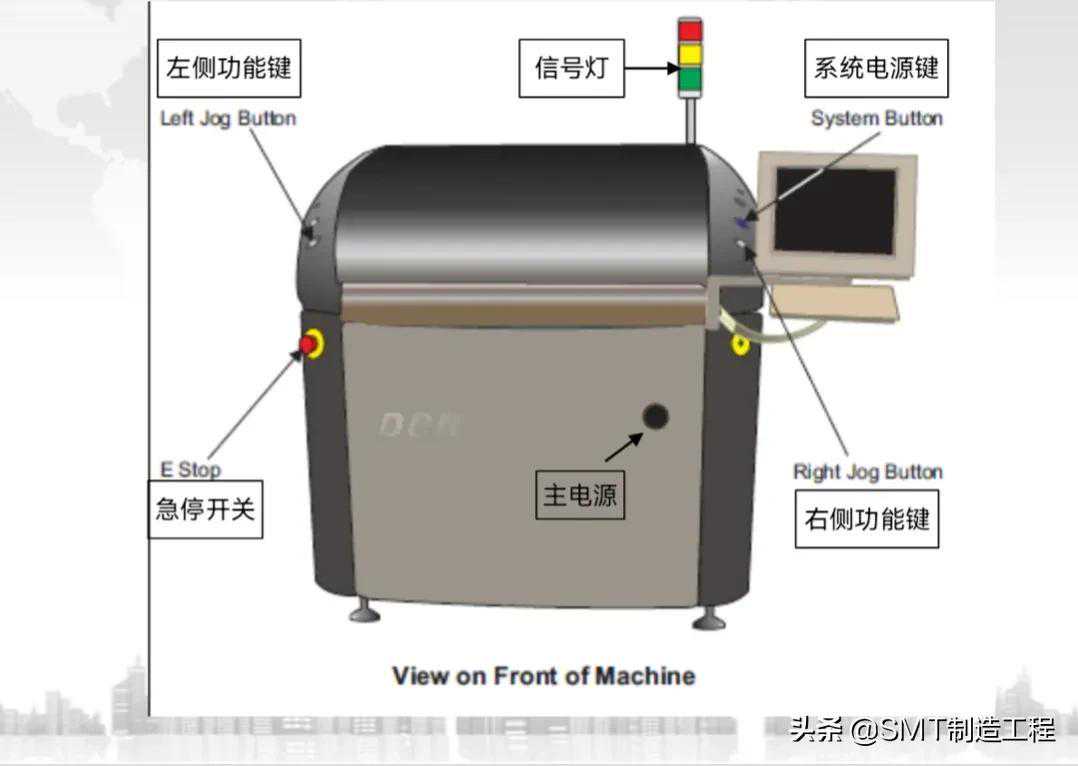

左侧功能键—急停开关—主电源—右侧功能键—系统电源键—及信号灯—操作界面显示器，如下图：

DEK机外观

接下来给大家讲一下具体的实际操作步骤和流程：

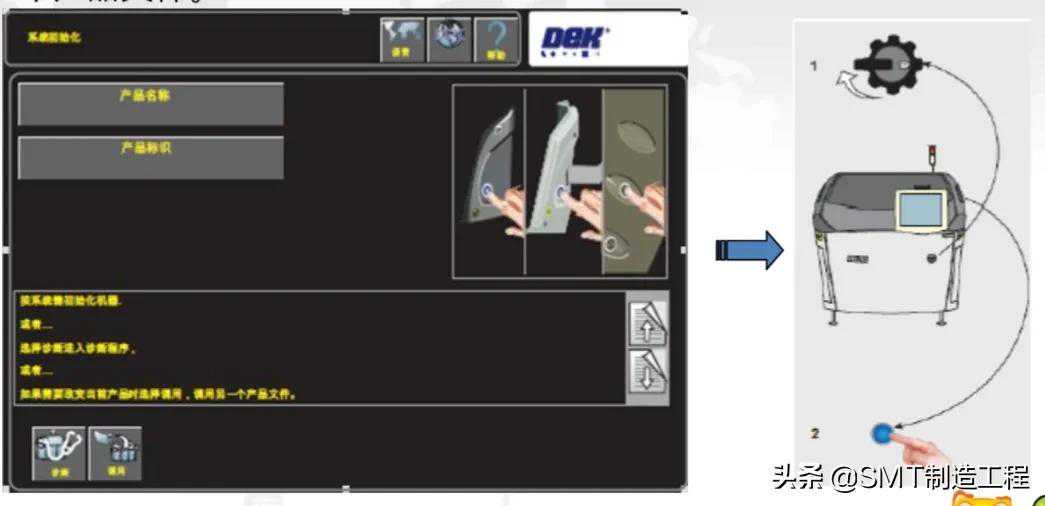

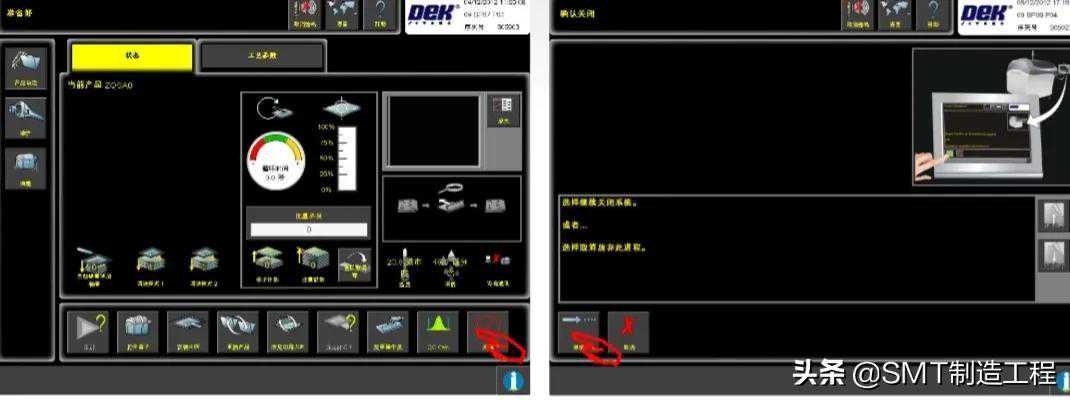

开机：打开机器的主电源到ON。电脑运作直到运行DEK画面，当看到画面提示以下问题：按系统键初始化机器或者选择诊断进入诊断程序或者调用一个产品程式。

开机实操

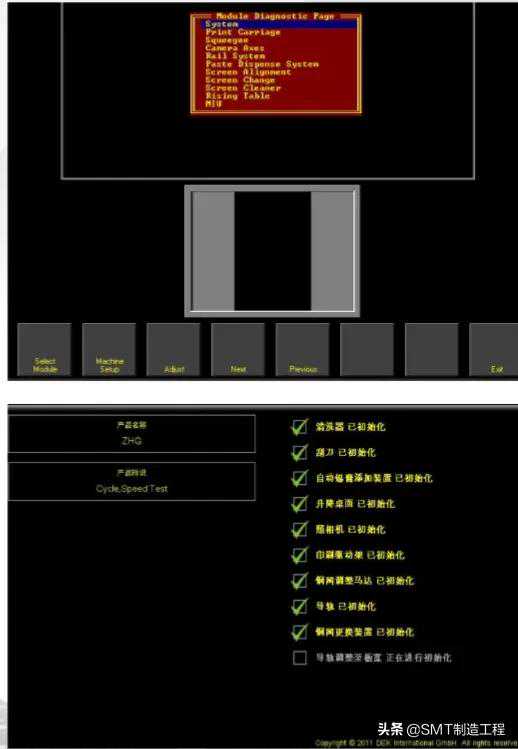

诊断模式

接下来再讲一下关机流程：

关机前请确认生产程式已被保存。

主画面选择关机按钮，在弹出窗口选择确认按钮，直到机器显示屏上显示“NoSingle”关掉机器总开关。

关机实操

接下来讲如何安装钢网：

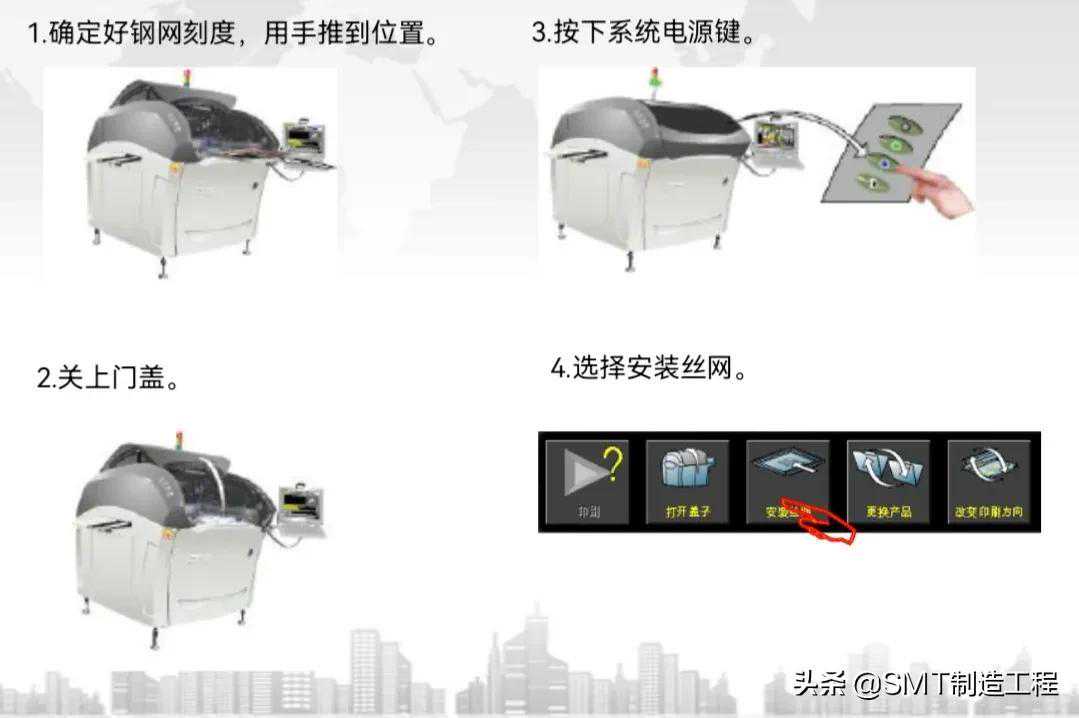

1.手动安装钢网

手动安装钢网

2.调整基准点定位：

基准点定位实操

3.设定基准点和定位

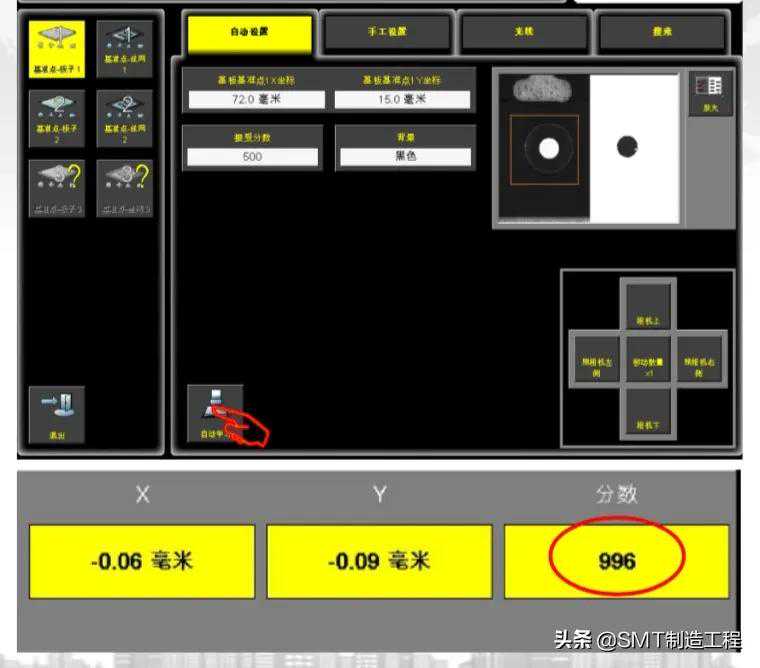

保证Mark在视窗中心位置，Mark点在红框内，接受分数大于500(分值越高要求越严格)

设定基准点和定位

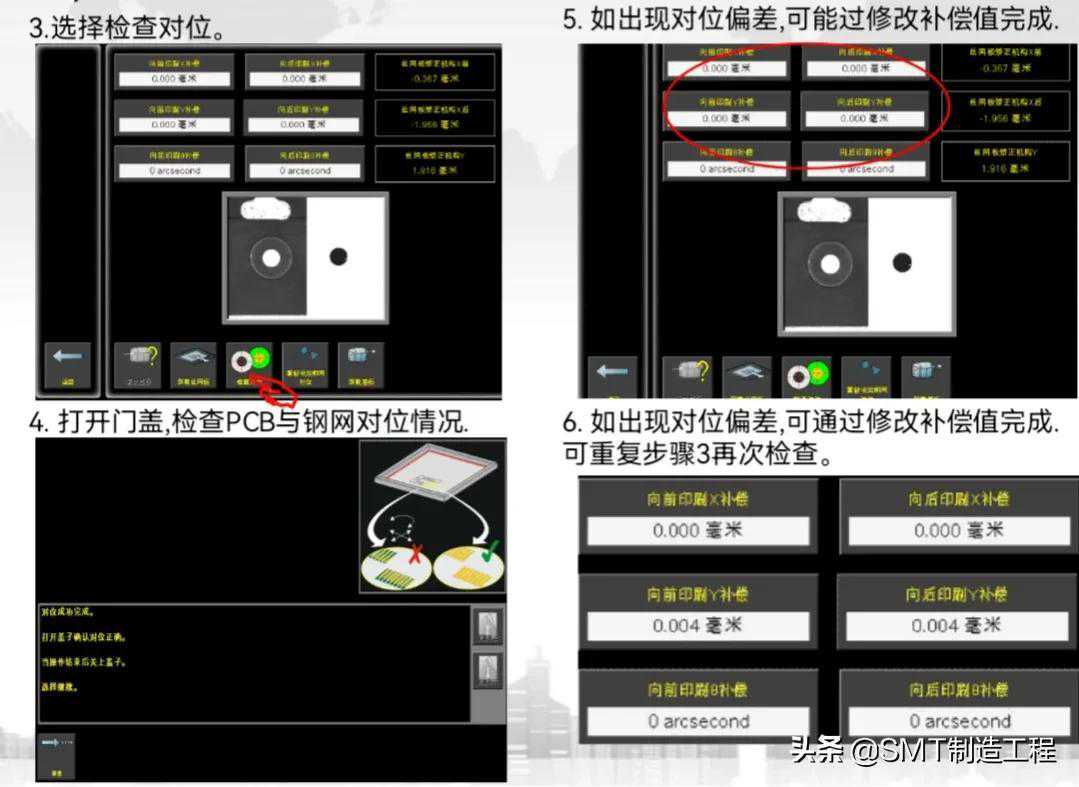

4.检查对位，如参数有异常，请参考图二进行调整。

检查对位

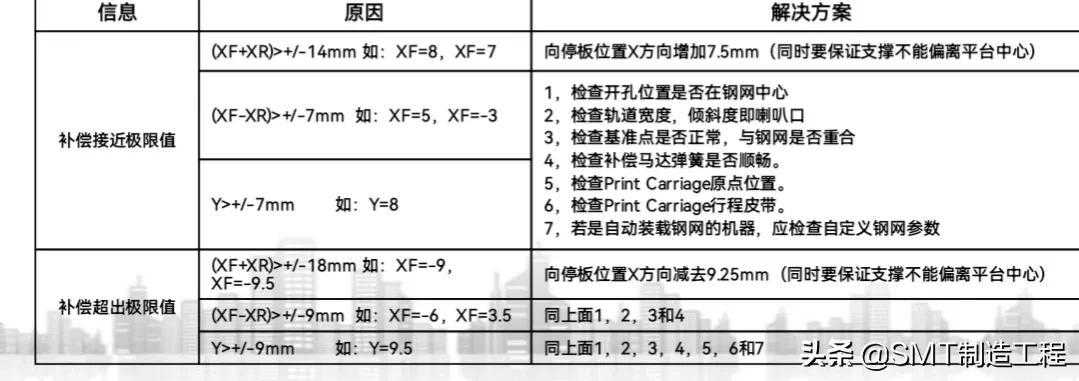

补偿调整

接下来就是开始印刷步骤：

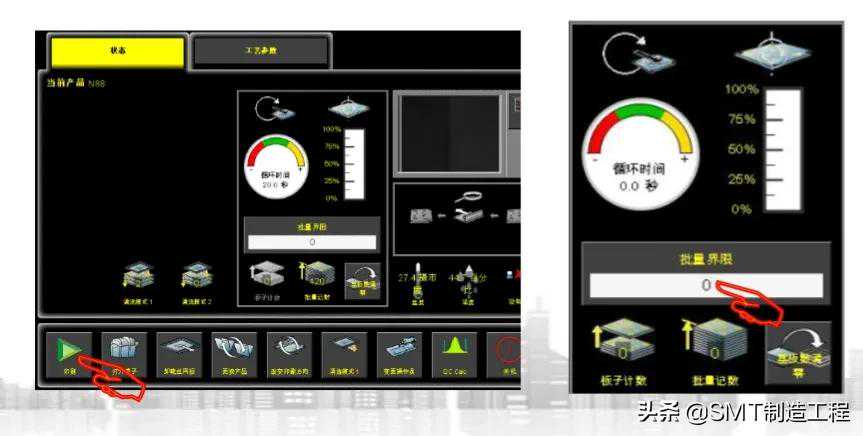

在机器入口放入PCB—选择印刷—开起自动加锡—设定批量界—检查锡膏及钢网清洁

印刷实操

今天我粗略的讲了一下DEK机的外观及开机、关机、基准定位、印刷开始的实际操作，后续在给大家讲更换DEK擦拭备品和DEK保养实操。

如果有不对的地方，还请帮忙指导出来，共同进步，谢谢！！！
