HPM6是一套为船舶应用领域量身定制的功率管理系统，可用于主发、轴发、应急/停泊发电机组及岸电之间为船舶供电的智能控制管理；具有同步、功率均分、负载转移、重载问询、非重要负载脱扣、轻载有效控制等功能。
HPM6功率管理控制器采用分体式设计，由显示模块HPM6D和主控模块HPM6M组成。
一、HPM6M硬件配置：
·20路开关量输入口；
·20路开关量输出口；
·4路模拟量输出口（AVR、GOV、变送器）；
·2路模拟量输入口（电压型、电流型、电阻型）；
·DC10V输出（为电压型传感器供电）；
·具有母排、发电电压采样，3相电流及接地电流；
·2个USB接口：1个USBDEVICE（参数配置）、1个USBHOST（可插入U盘，保存历史记录）；
·4个ETHERNET接口（可连接主控模块、PC软件、显示模块等）；
·1路CANBUS接口；
·1路RS485接口。

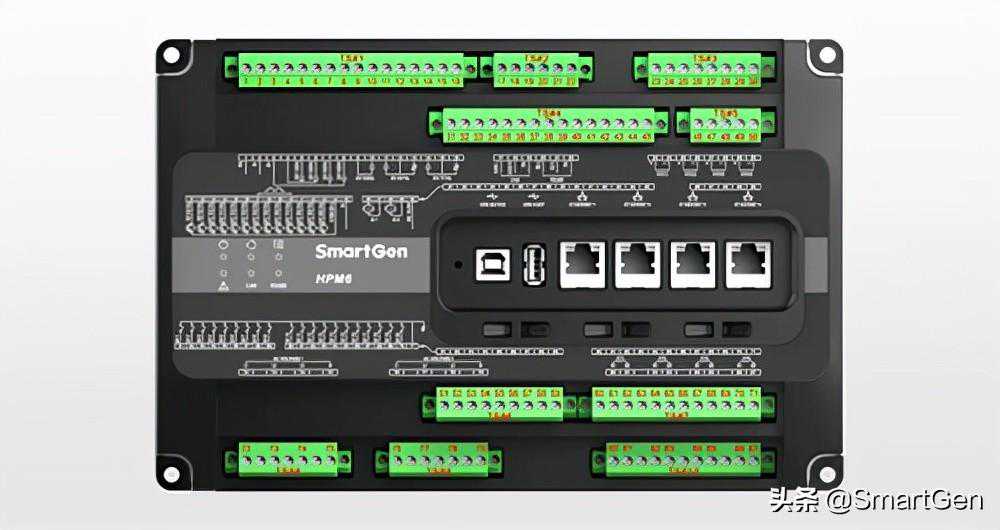

HPM6M主控模块
二、HPM6D硬件配置：
·4.3吋液晶显示，分辨率480x272；
·2个USB接口：1个USBDEVICE（参数配置）、1个USBHOST（可插入U盘，保存历史记录）；
·2个ETHERNET接口（连接主控模块、PC软件）；
·1个RS485接口；
·1路自定义开关量输出口。
HPM6D显示模块
三、HPM6主要功能及特点：
·内置PLC编程功能，用户可根据需要自定义控制逻辑；
·自定义系统单线图；
·电压/电流不平衡保护2级；
·过功率/逆功率保护2级；
·过压/欠压/过频/欠频保护3级；
·过流保护6级；
·3级密码保护；
·3路非重要负载脱扣；
·4路重载问询；
·具有报警记录，掉电不丢失,最多可记录500条；
·具有事件记录，掉电不丢失,最多可记录500条；
·具有自定义协议内容功能；
·具有自定义总线数据功能，可以从一台控制器读到其它机组控制器的数据；
·具有谐波分析及发电电压电流波形显示功能；
·具有数据曲线实时监控的功能；
·具有黑匣子功能；
·主控模块具有U盘记录功能，用PC软件打开U盘记录可以进行数据分析；
·显示模块具有U盘打开、保存配置文件的功能；
·可扩展2个16路开关量输出模块DOUT16B、2个16路开关量输入模块DIN16A、综合电量保护模块HMP300。
四、多机网络通信示意图

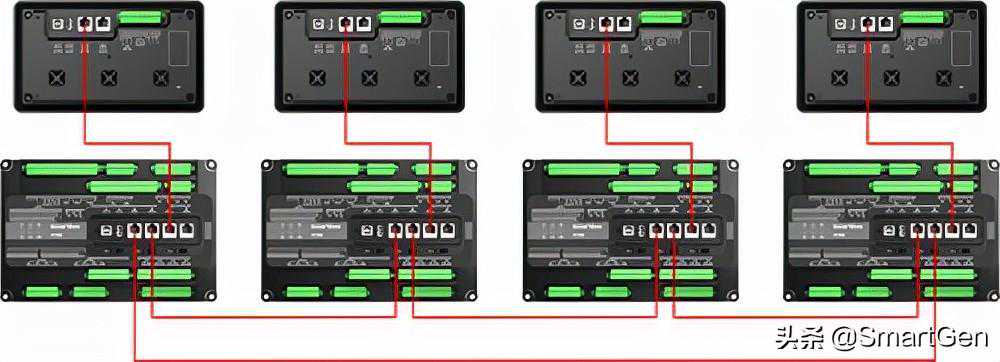

多机网络通信示意图-1

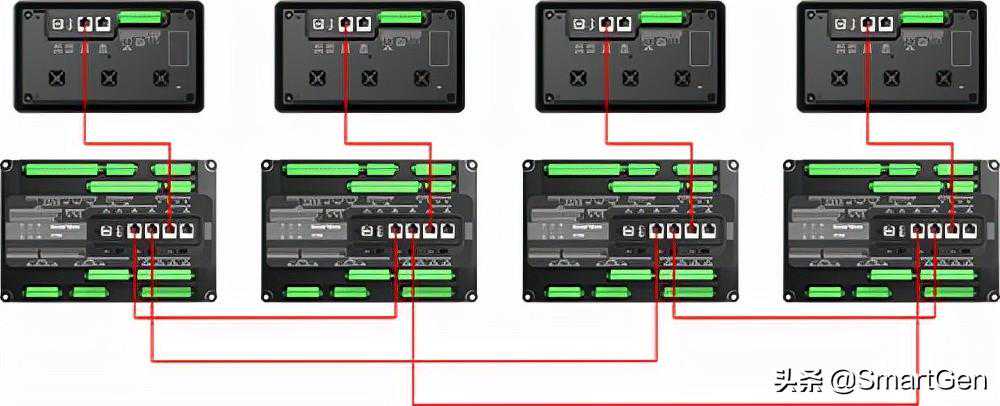

多机网络通信示意图-2
五、多机应用示意图

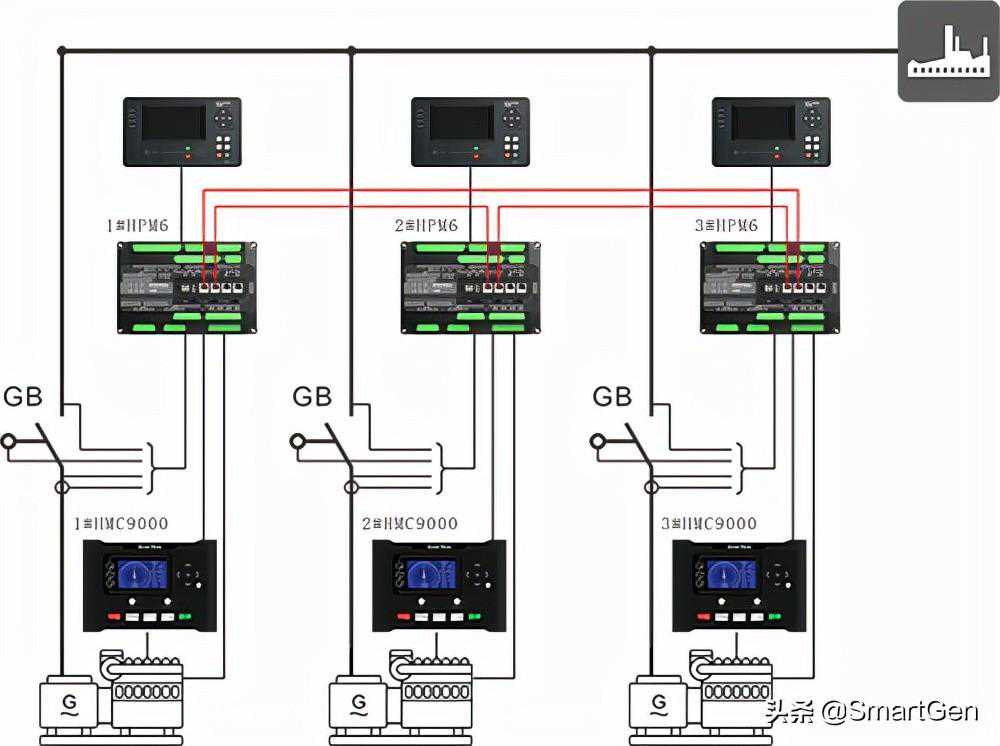

多机应用示意图-1

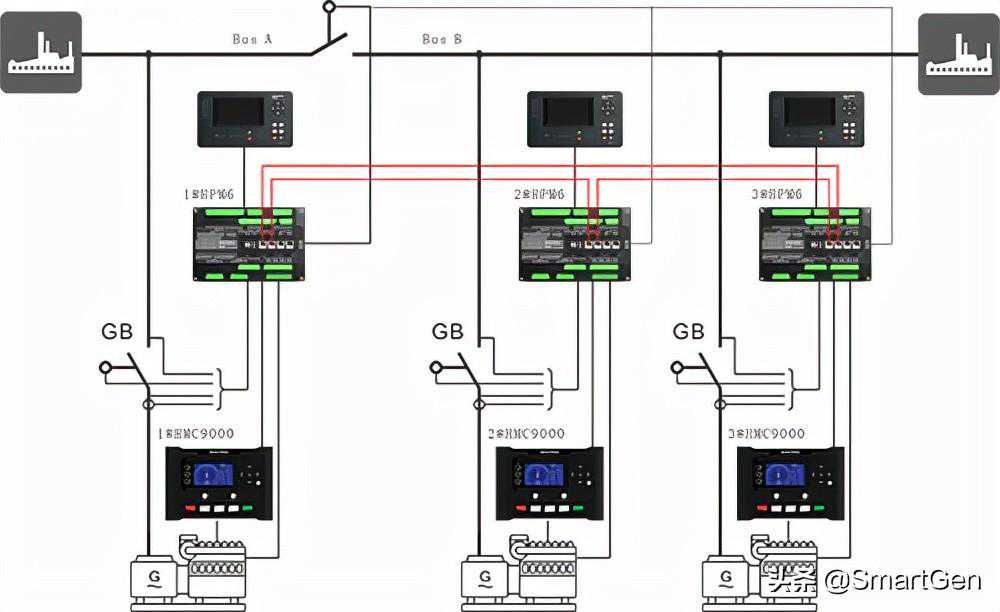

多机应用示意图-2
HPM6是结合市场需求在原有HMC6的功能基础上全新升级的新一代功率管理控制器；具有硬件接口丰富、保护功能齐全、采样精度高、运算力强、通信冗余、内置PLC、外扩开关量输入/输出模块等功能，可满足船舶配电多场景的应用。详细功能及特点可参考HPM6产品使用说明书！
