双十一大促，AMD的锐龙5000系列价格骤降，京东自营到了800内。但是要香还是多多香，懂得都懂。先入手一颗散片R5-5600再说。

根据总价守恒定律，U的价格降了，必须在主板上给找回来。新板子价格完全看不懂了，只好转战小黄鱼。瞄了两天，看到块一百多的华硕PrimeB450M-K。一查参数，丐中丐呀，唯一的亮点可能就是自带了吧，但是又不是不能用，大差不差就它了。拍下后问了卖家，没升级过bios，大概率是点不亮我这颗了，然而他的老U出掉了，没法帮我升级,这块丐板也没有华硕的flashback功能。无所谓了，作为老垃圾佬，编程器刷个bios,都是基操。

那么问题来了，Bios升级拢共分几步？三步！

BIOS文件准备

AMD的AGESA从1.1.0.0开始支持5000系列的锐龙，从华硕官网上下载了这个主板最新的3802版Bios，22年5月发布，集成的是1.2.0.7的肯定没问题啦。

官网上最新的BIOS版本

解压后，扩展名是CAP，这个CAP文件header包含了华硕定义的一些信息，用于在线自动升级之类的功能，占用了2k的空间，导致整个CAP文件的大小大出装载BIOS的Flash芯片的容量，直接刷肯定不行。那么怎样分离出bios的本体呢？方法有三

第一种、找个16进制编辑器，去掉header的那2k。这种编辑器很多，使用方法都大同小异，比如我用的这个，打开下载后的CAP文件，编辑→选择范围→十进制、起始位置0、长度2048

选择header范围

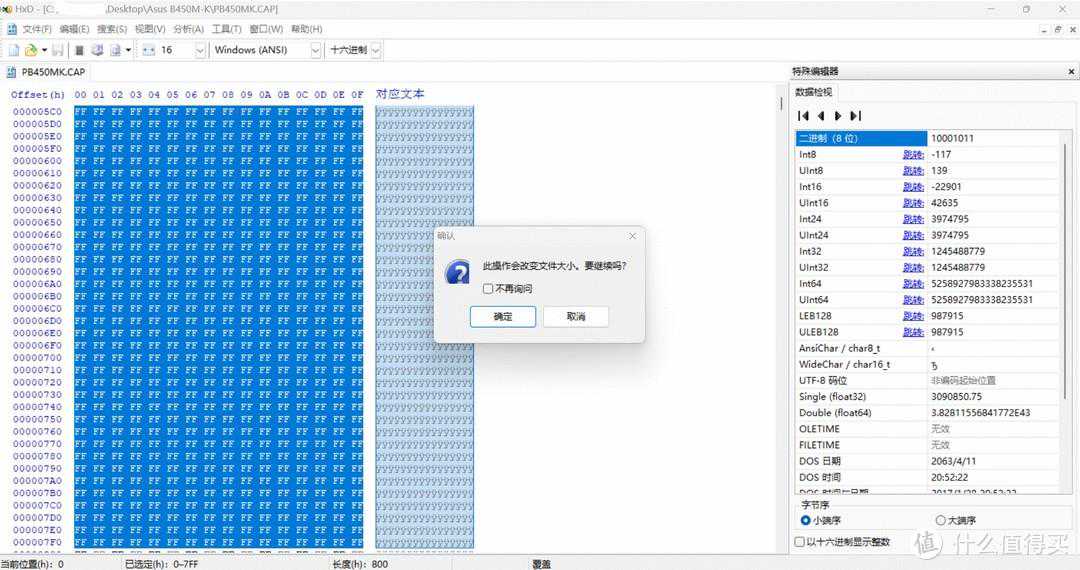

确定后，编辑→删除，会提示将会改变文件大小，当然继续啦，最后保存就完工了。我这里保存为。

去除header部分

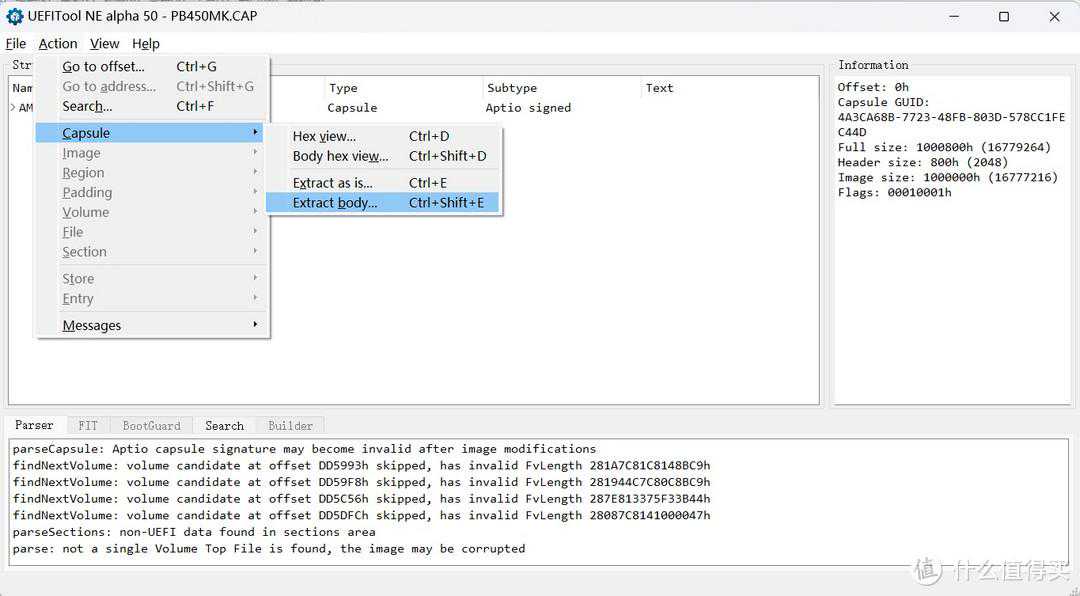

第二种、更简单，用UEFITool这个工具提取出。华硕的bios文件符合UEFI的胶囊规范，把Bios文件拖到UEFITool中，直接识别出header大小，Image大小。Action→Capsule→Extractbody→保存，我这里保存为

使用UEFI提取出CAP文件中真正的Bios映像

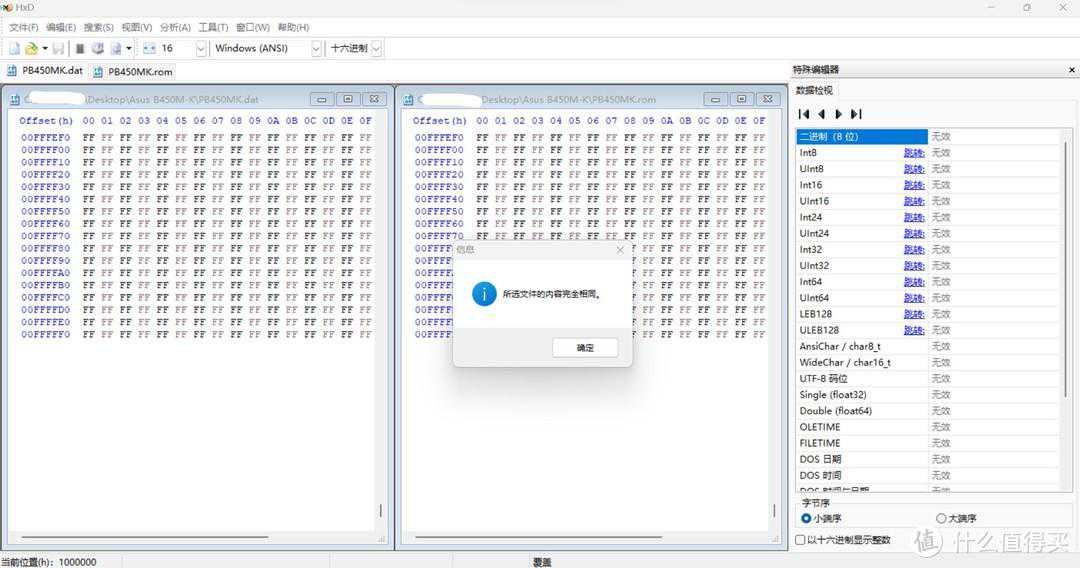

两种方法得到的结果相同

第三种、后面再说

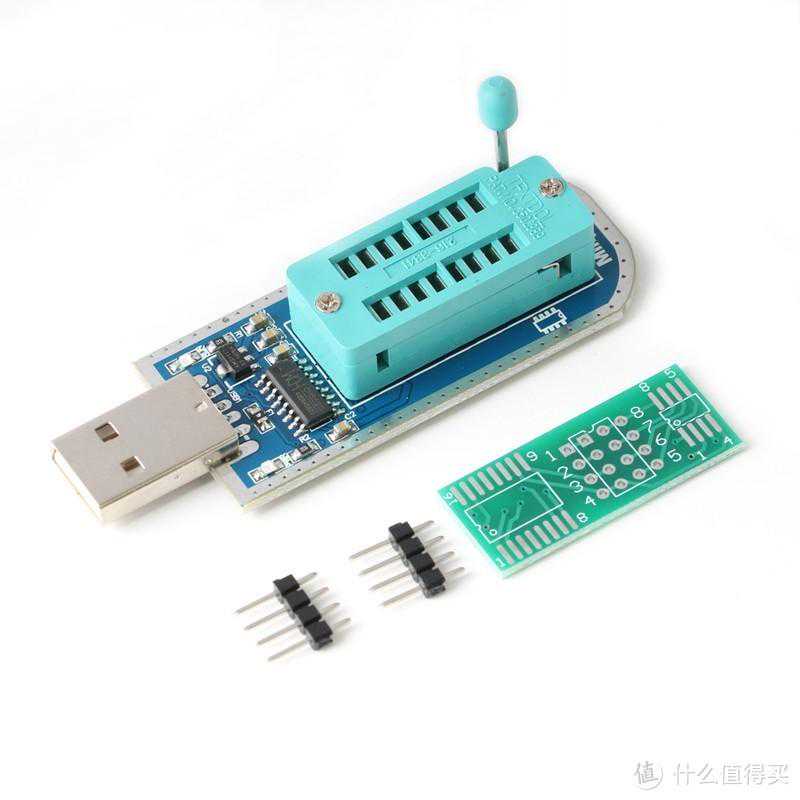

Bios文件有了，该烧录器上场了。用的是TB上最常见的这样简易款，功能界面都差不多，像个大号U盘，插上就用……那啥……插上还要装个驱动……

简易编程器

安装烧录器驱动

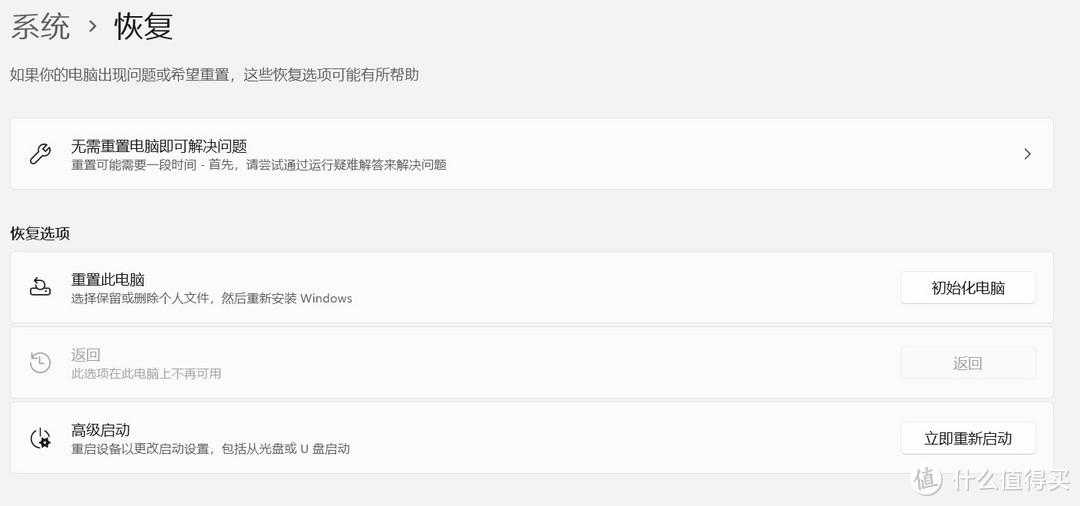

我用的是win11，需要关掉WHQL验证才能安装下去。设置→系统→恢复→高级启动→立即重新启动

win11高级启动

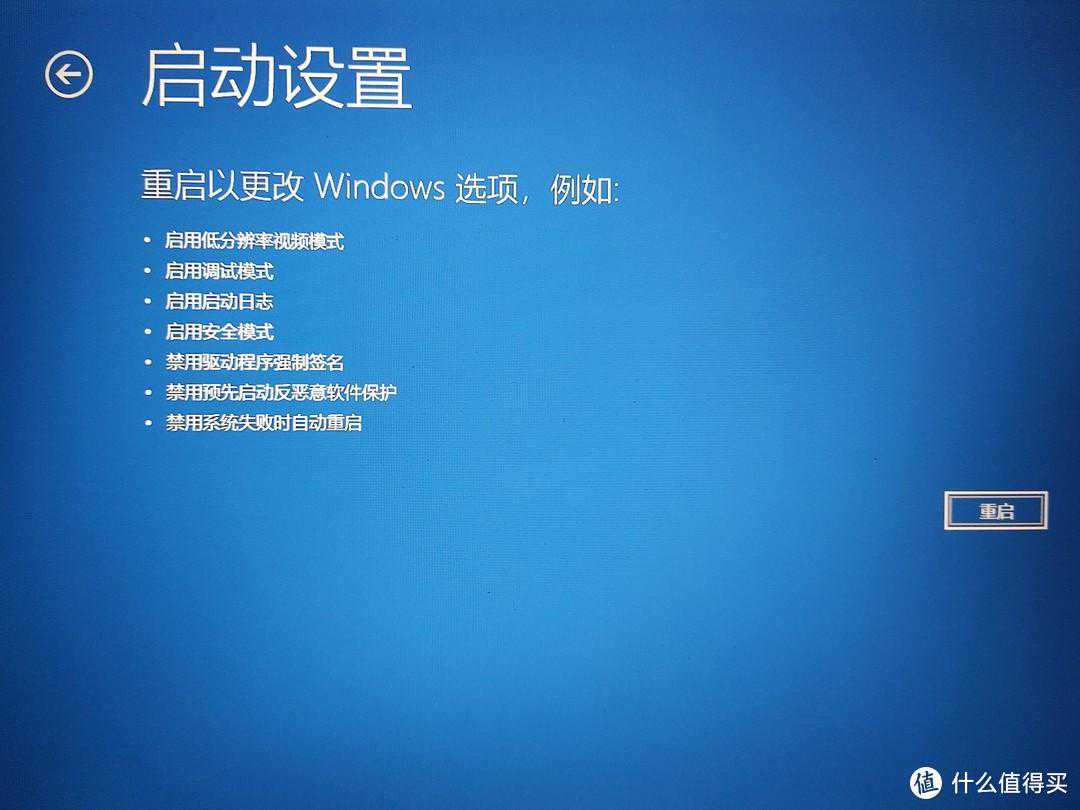

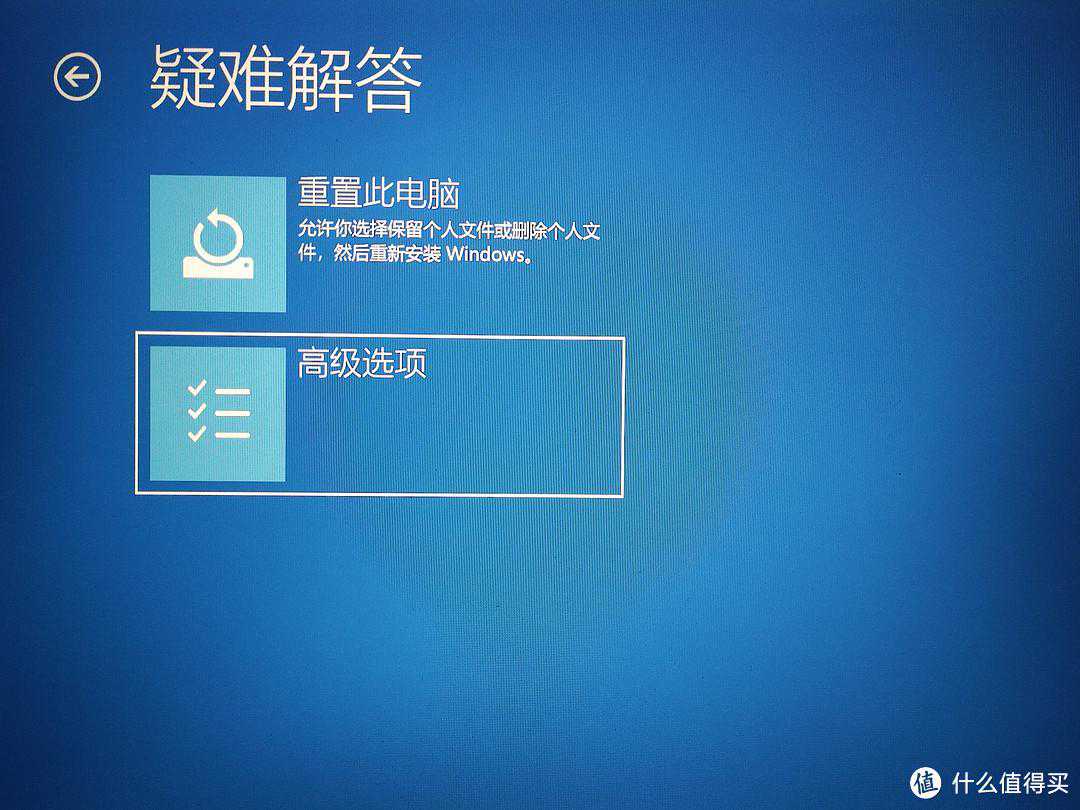

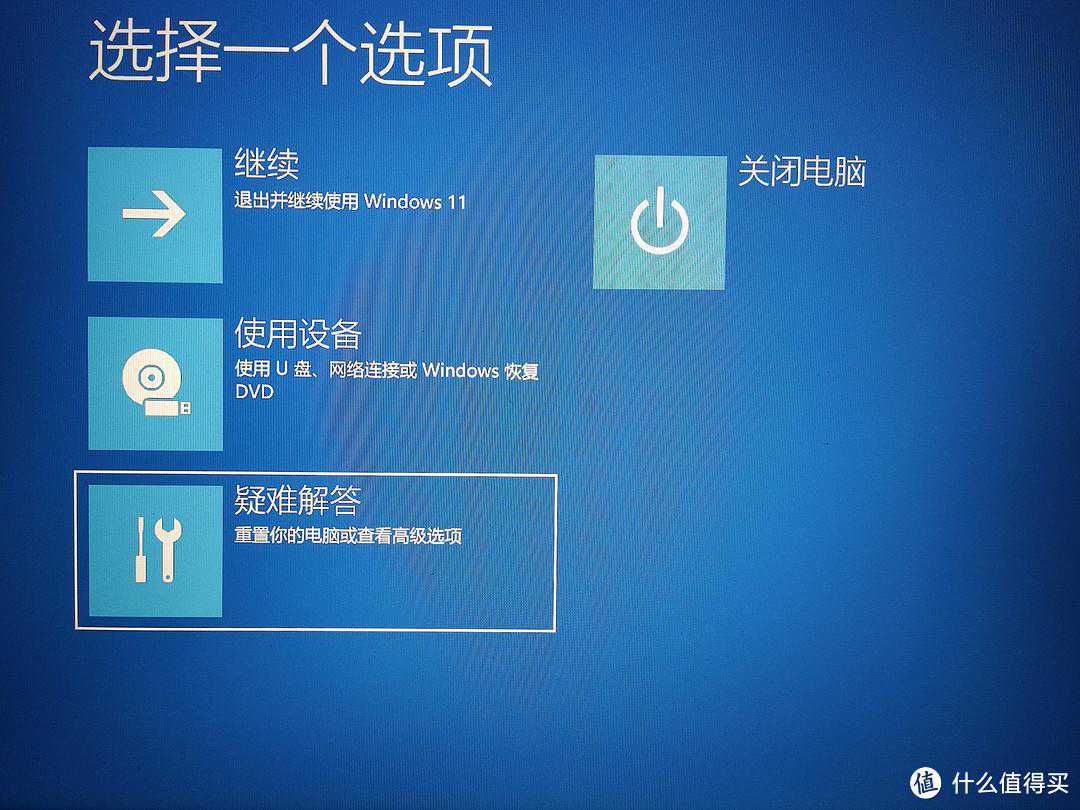

重启后依次用键盘选择疑难解答→高级选项→启动设置→重启

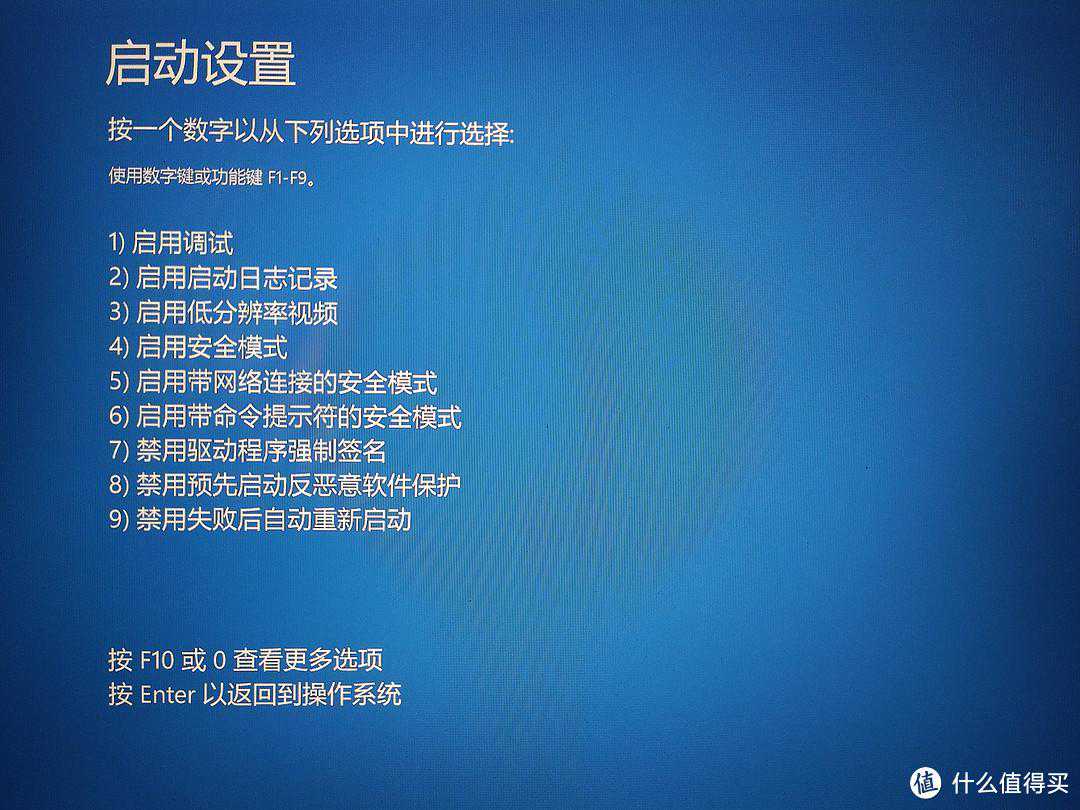

再次重启后按数字键7或F7选择禁用驱动程序强制签名。

再再次重启，可以了。

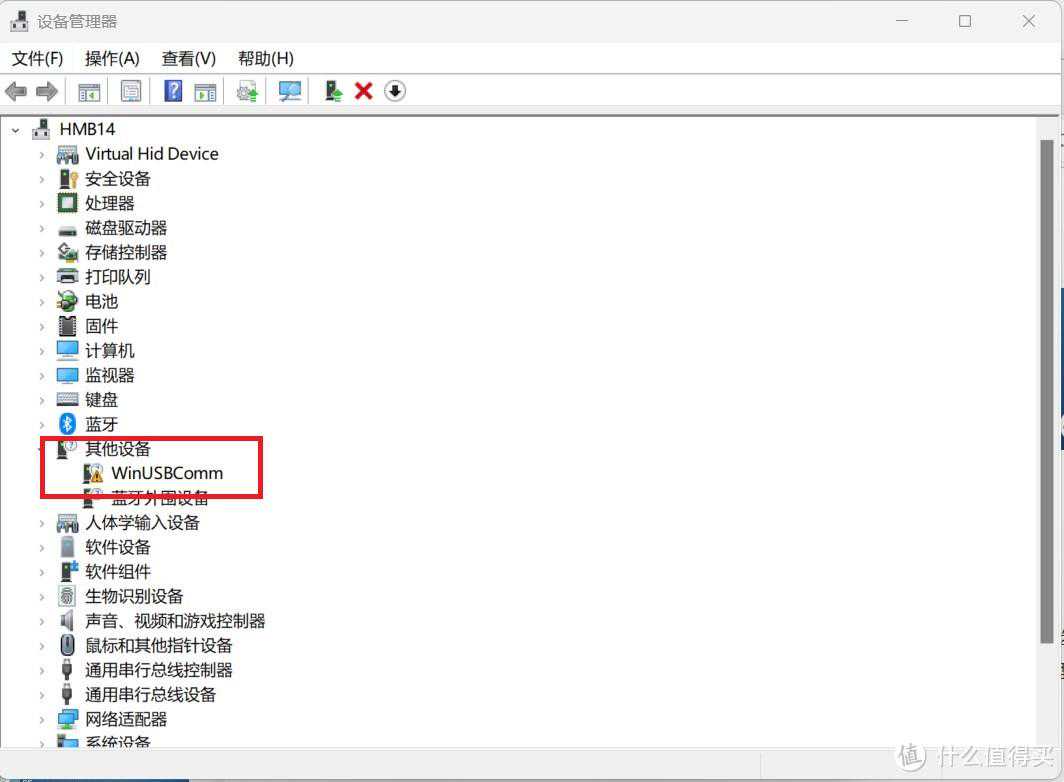

插上烧录器，设备管理器中会出现一个带惊叹号的设备，双击它更新驱动程序。

未安装驱动前带有惊叹号

选择浏览我的电脑以查找驱动程序，定位到有烧录器驱动的文件夹，会有安全提示

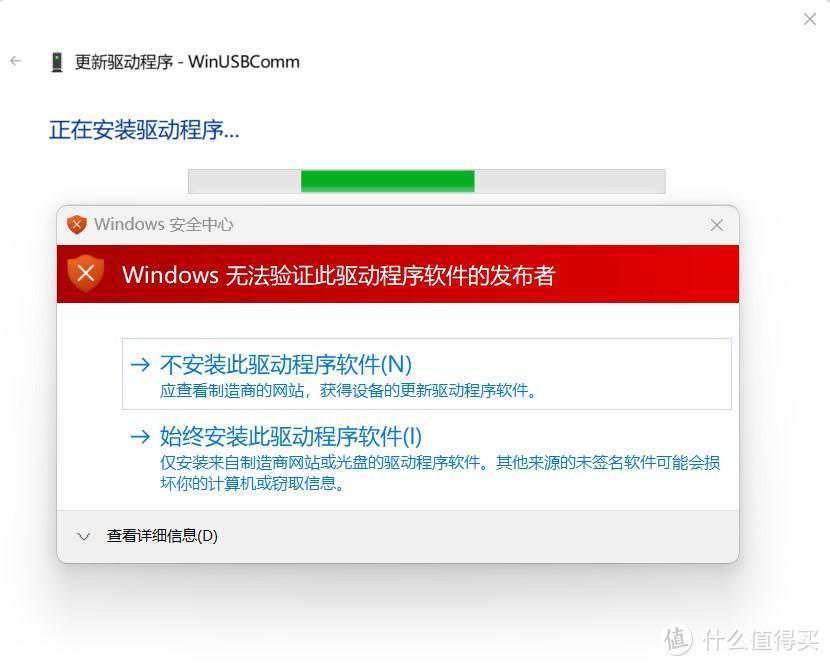

安全提示

当然选择始终安装了，不然怎么玩下去。安装完成后，惊叹号消失并能识别出烧录器型号就安装成功了。

开整

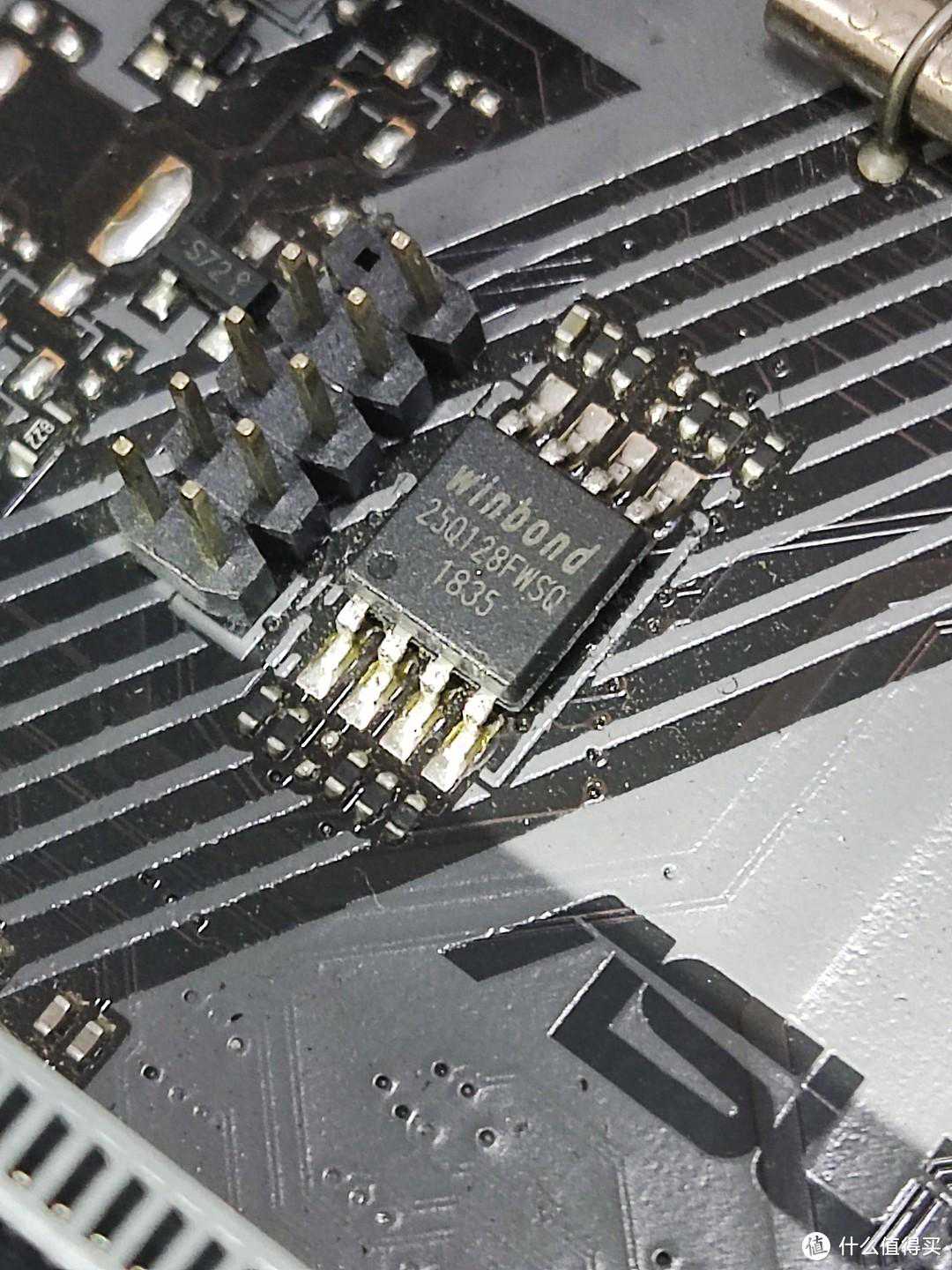

华硕B450M-K的Bios芯片靠近在CPU座旁，128Mb，型号是华邦的W25Q128FWSQ。

SPIFlash

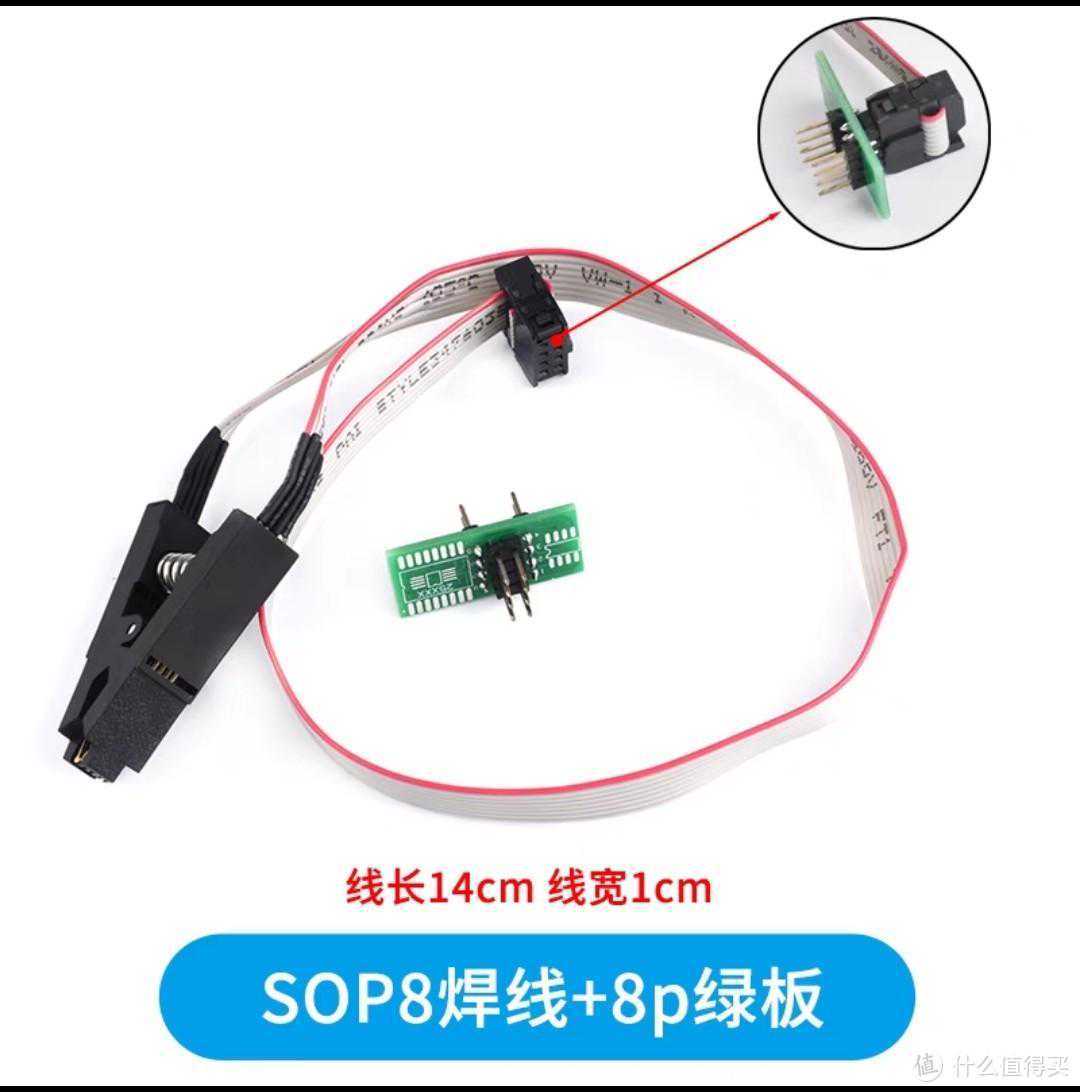

8脚的SOP封装，对于这种封装最方便的在板烧录方法就是用烧录夹啦，我用的是这种，已经焊好了线并配了转接板，借用下商家图片。

SOP8烧录夹

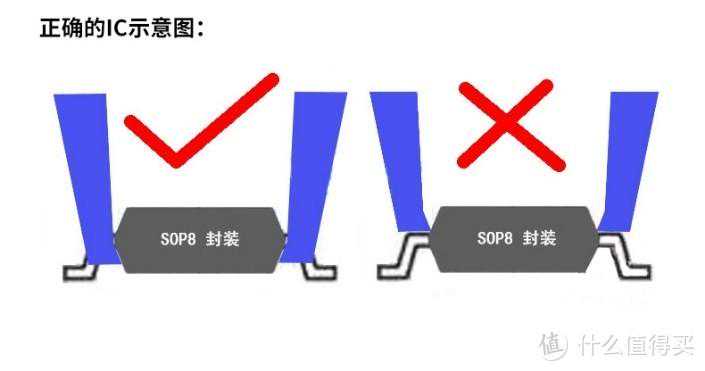

夹口有内钩，打开后从两侧向内夹住Bios芯片，红线对准Bios芯片上有小圆点的那个脚，确保烧录夹的探针和芯片每个脚都一一对应。

正确夹住

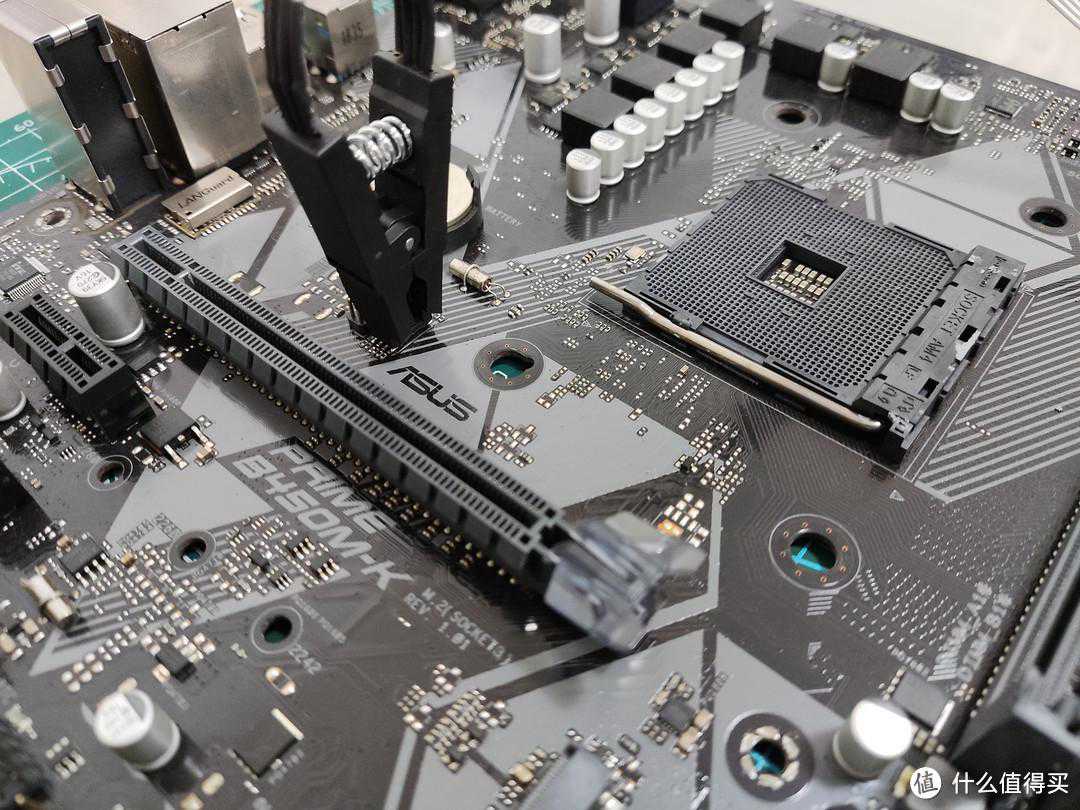

夹好后是这样的

主板端烧录夹正确夹稳

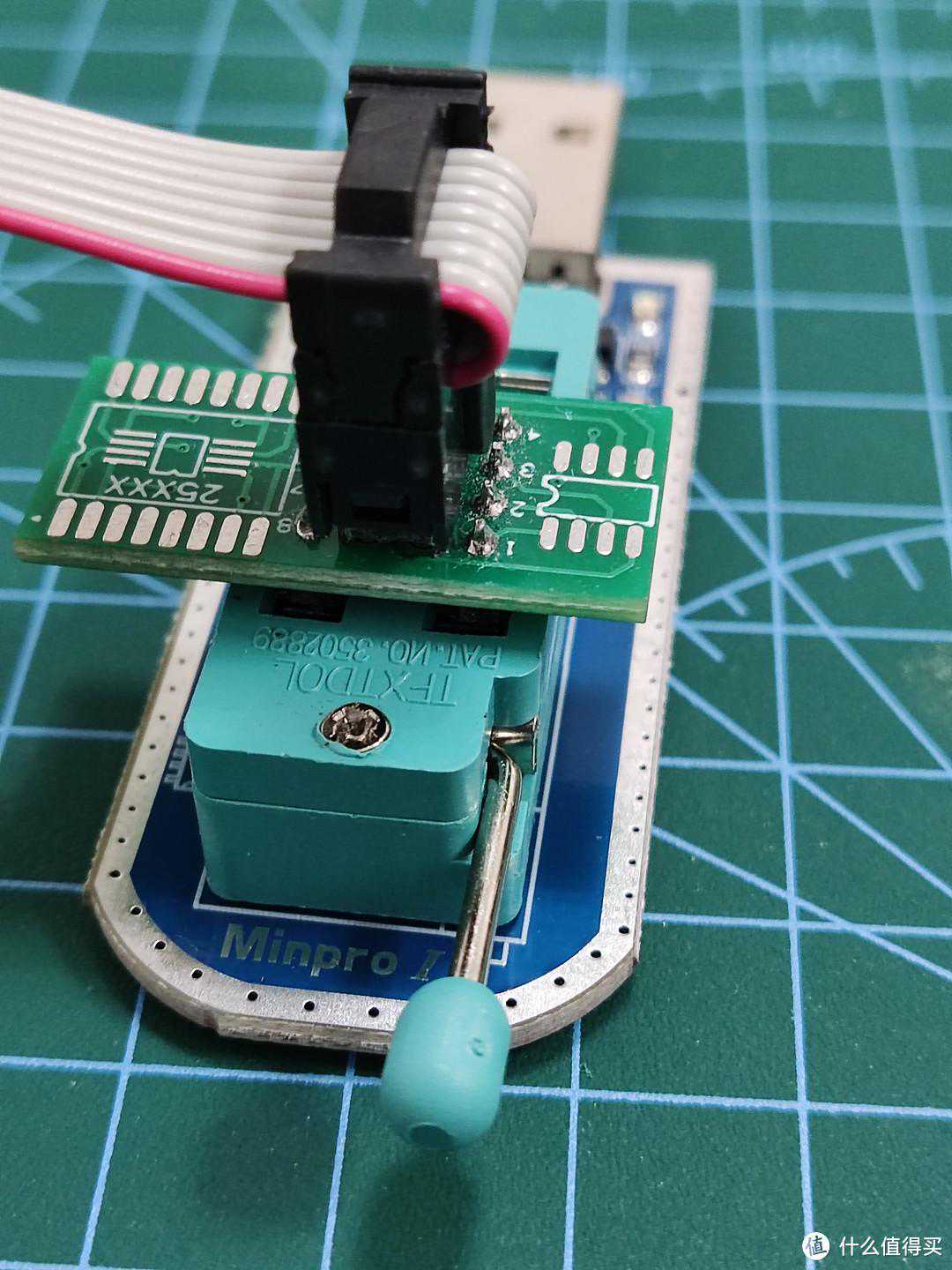

另一端通过转接板连接烧录器，红线端对准烧录器的小扳手，锁紧。

红线对准小扳手

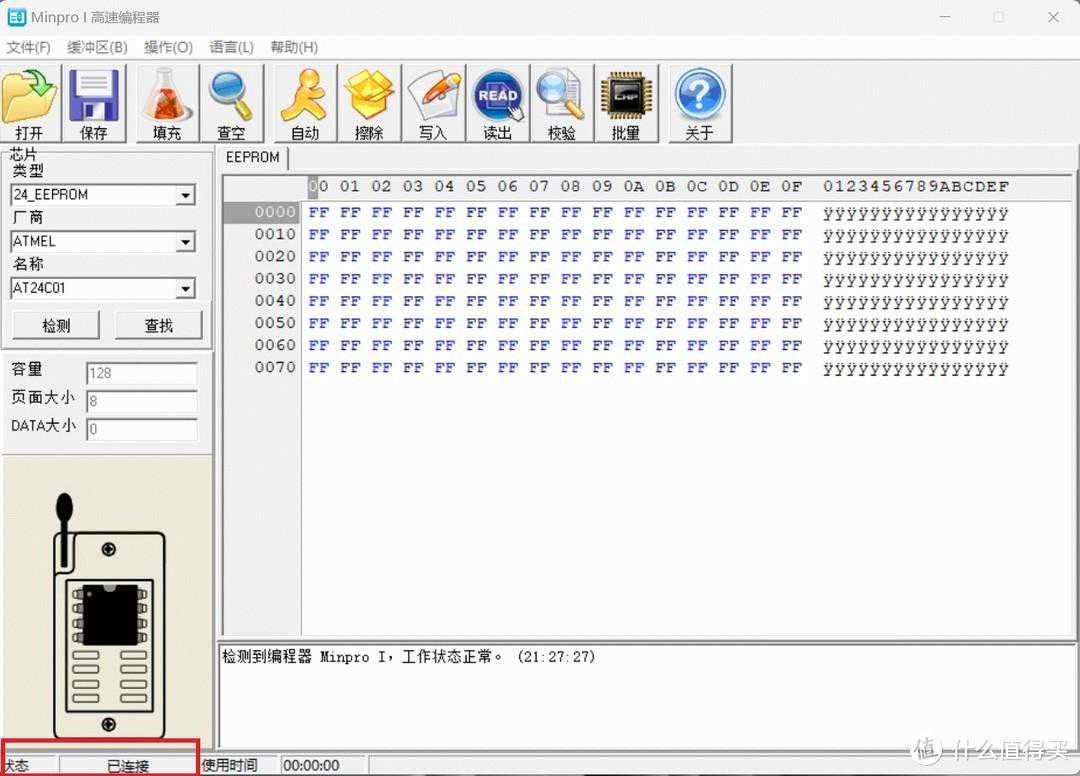

插入电脑USB,打开烧录器软件，正常左下角会有已连接的提示。没有提示的话，看看驱动装上了没。

已正常连接

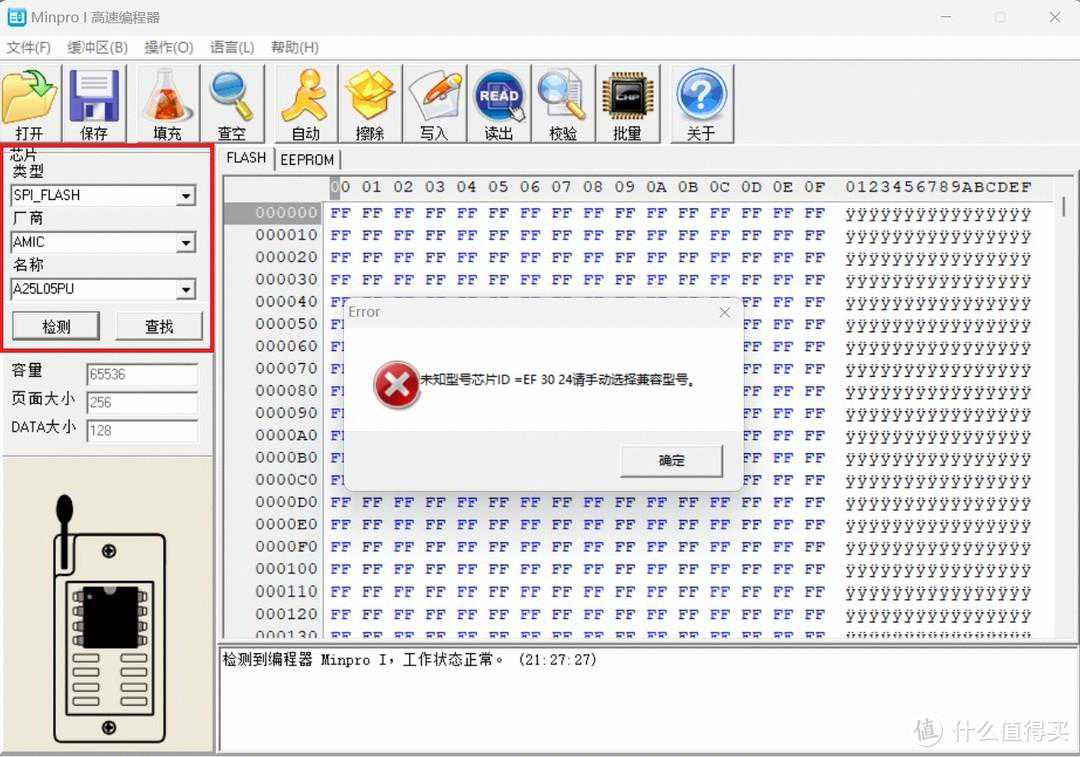

选择相应的烧录芯片

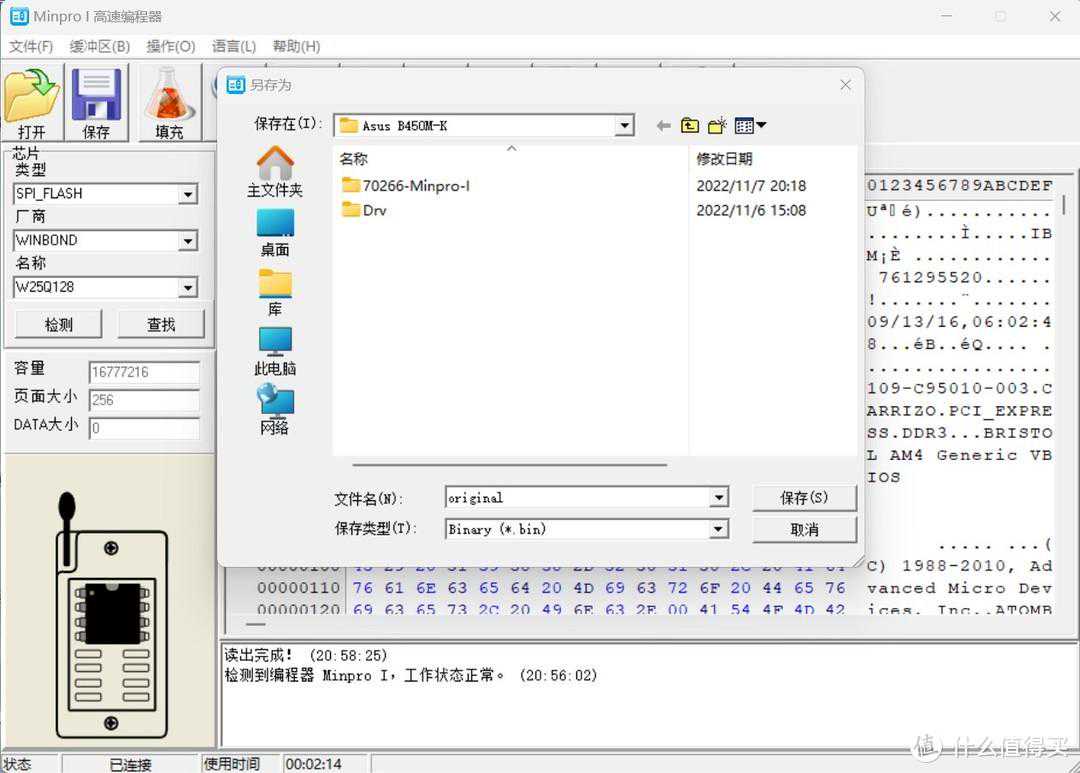

备份原始bios

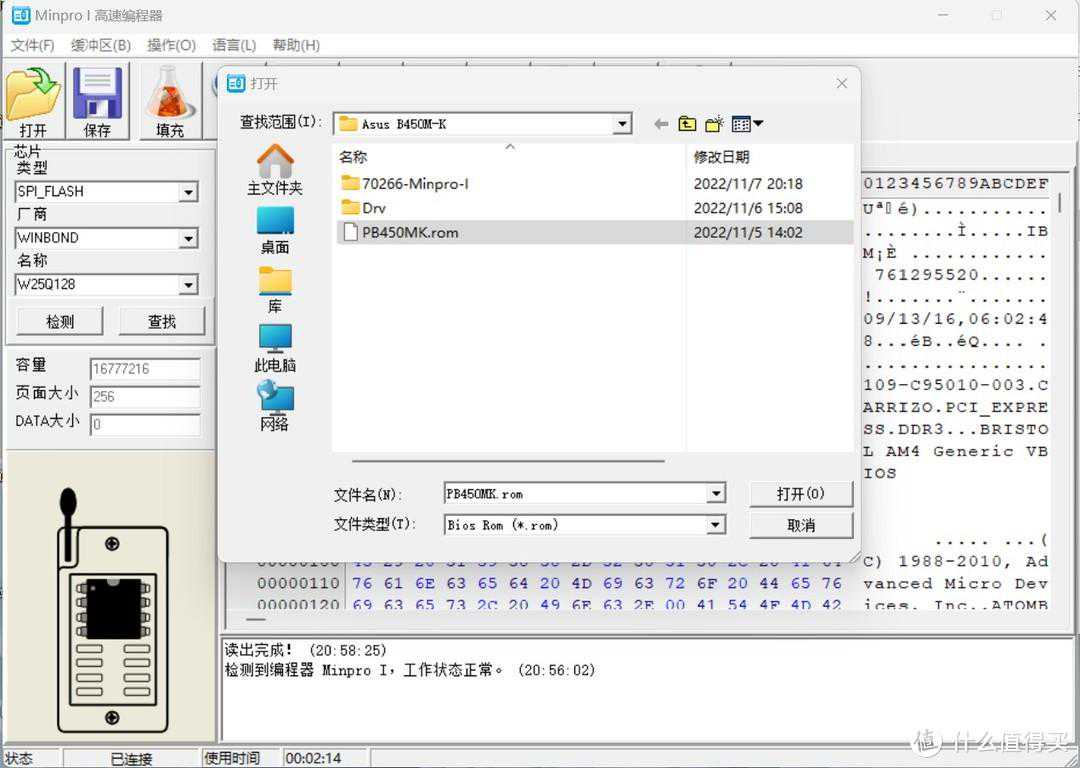

打开前面第一步提取出的Bios文件，

调入BIOS文件

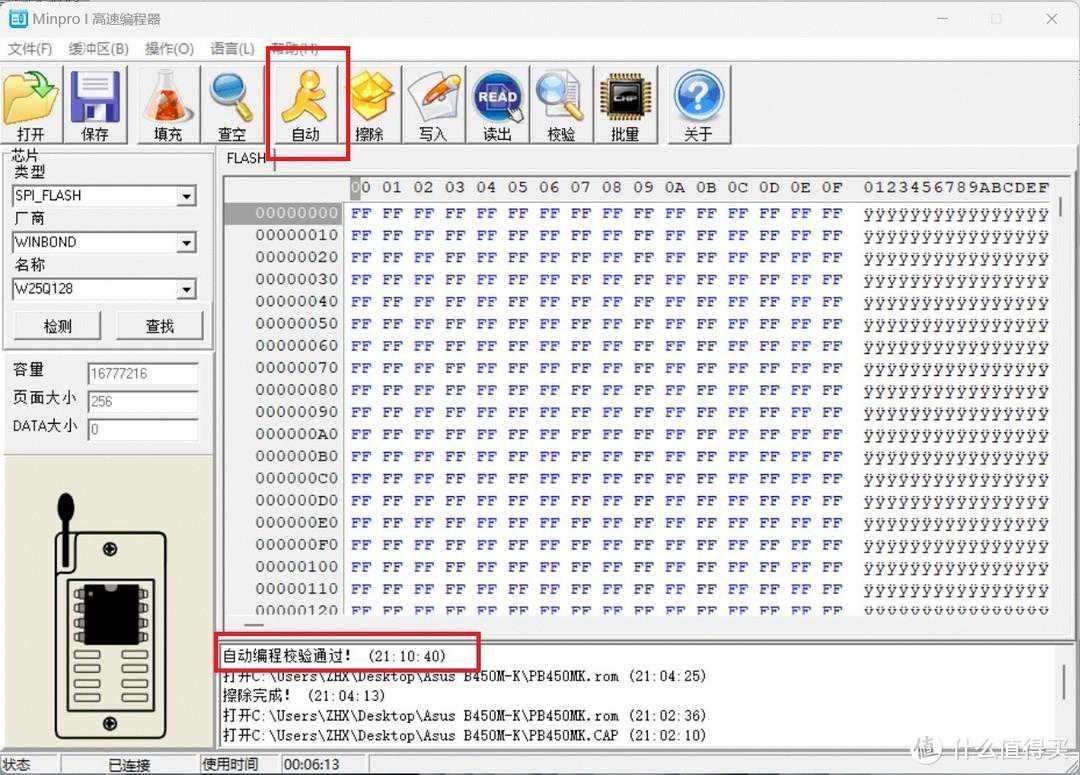

，烧录完成，打完收功。

自动编程校验通过说明烧录成功

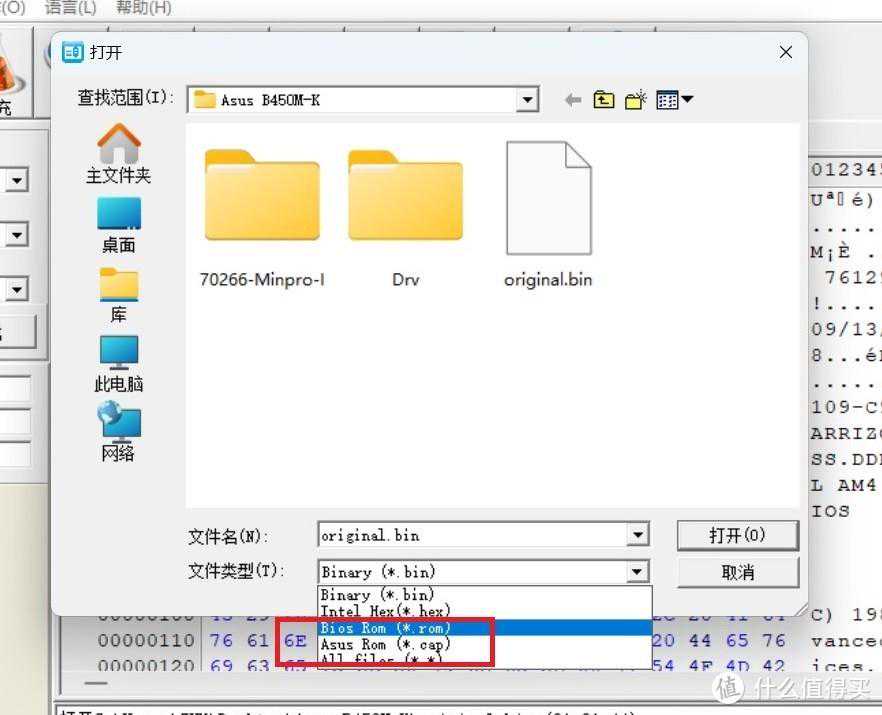

至于第一步中提到的第三种方法，这便宜货烧录器直接支持华硕的CAP格式嘛，早知道少费些功夫了。

自带直读CAP文件

简单的组装了下，插电，开机，轻松秒杀！

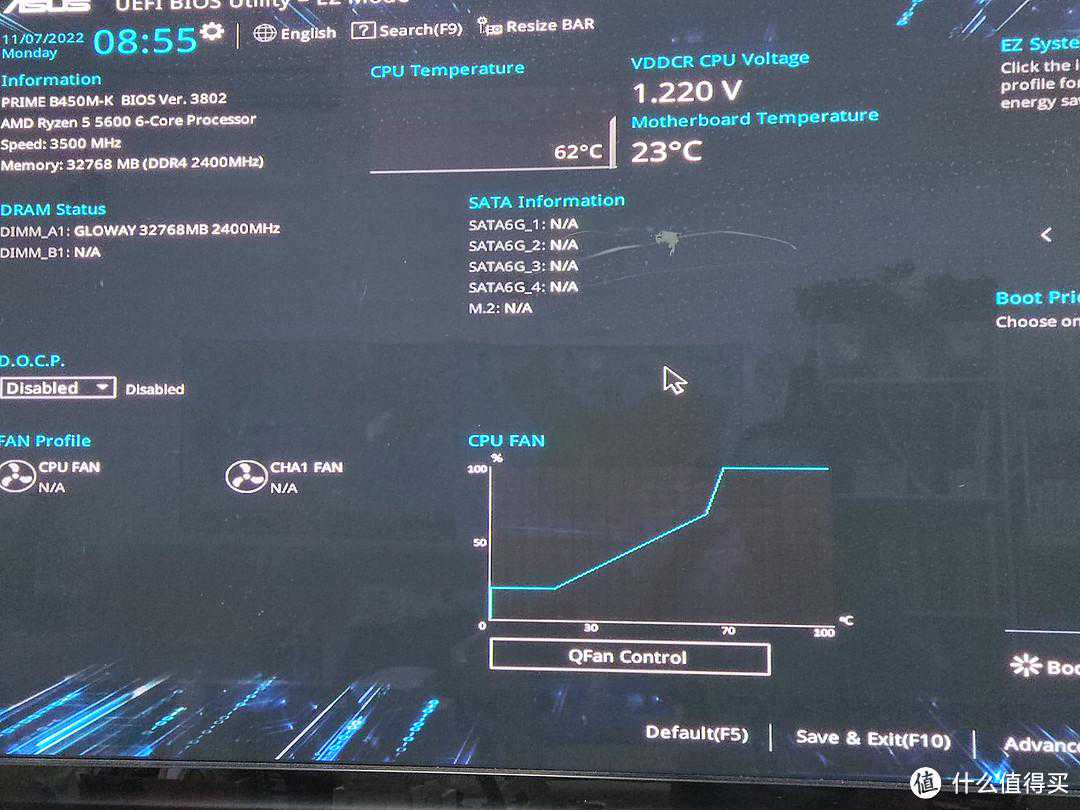

一次点亮

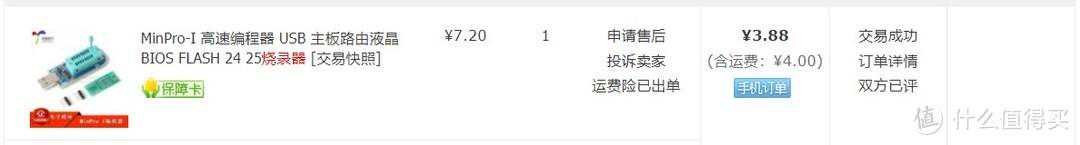

最后晒一下用到的工具，都用了签到红包，四舍五入等于不要钱。

文章是基于个人购买的现有工具举例，但是别的类似烧录器操作起来也是大同小异。

线刷Bios不求人，便宜货捡起来！
