SMT生产线设备流程

上板机---锡膏印刷机---SPI---贴片机---AOI---回流焊---AOI

SMT生产线设备

以GKG-G5这款国产印刷机为例讲解设备原理及编程步骤：

1：公司及设备简介

GKG全称为凯格精密机械有限公司(GKGPrecisionMachineCo.,Ltd.)，位于广东省东莞市，成立于2003年，是一家全新高科技公司，是继英国DEK、美国MPM之后的国内一家专注于全自动视觉印刷机的研发、生产、销售和服务于一体的专业制造商。（注：DEK,MPM为国外做印刷机的品牌）

到2011年底，GKG已销售2500台左右G系列全自动印刷机，设备销往包括中国台湾、俄罗斯、韩国、新加坡、泰国、美国在内十多个国家和地区，在国内分为珠三角、长三角及渤海湾三大区域销售。

设备性能特点：
(1)精确的NI图像处理平台
(2)两个独立的步进马达驱动印刷头(针对于前后刮刀压力所需不同及稳定性而设计)
(3)GKG专用全自动电脑控制PCB厚度调整平台(已申请专利)
(4)GKG柔性侧压系统(针对于PCB受压变形而设计,已申请专利)
(5)GKGPCB上压系统(针对薄PCB、大PCB而设计,已申请专利)
(6)干/湿/真空三种清洗模式
(7)双向运输导轨系统
(8)自动调节导轨宽度
(9)中/英文操作界面
(10)印刷精度：±0.025mm
(11)重复精度：±0.01mm
(12)印刷周期：7s

GKG-G5图片

2：设备构成

2.1PCB定位及传输系统

2.2头部刮刀驱动系统

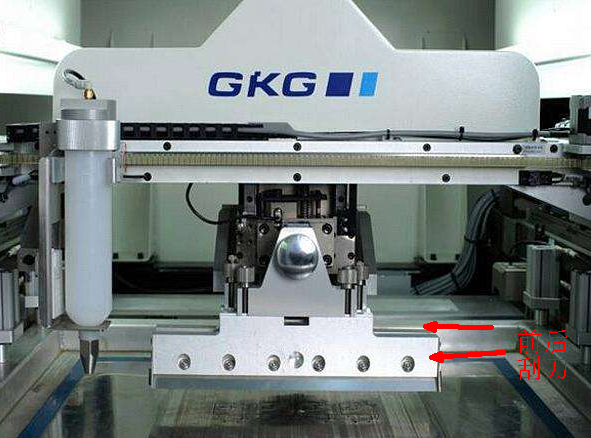

头部刮刀组件

2.3图像视觉处理系统

相机视觉

2.4各机械轴的驱动系统（X,Y,Z,R等）

2.5编程及操作软件系统

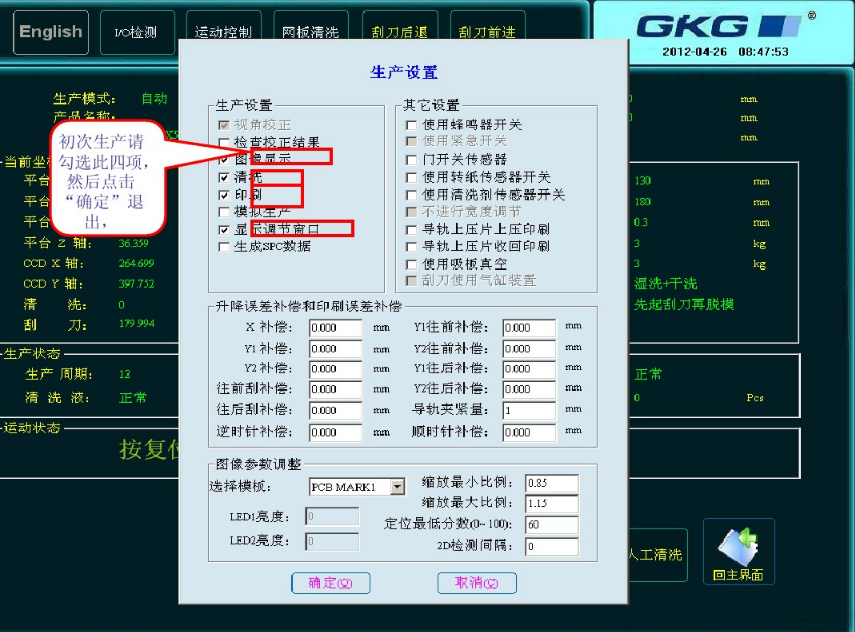

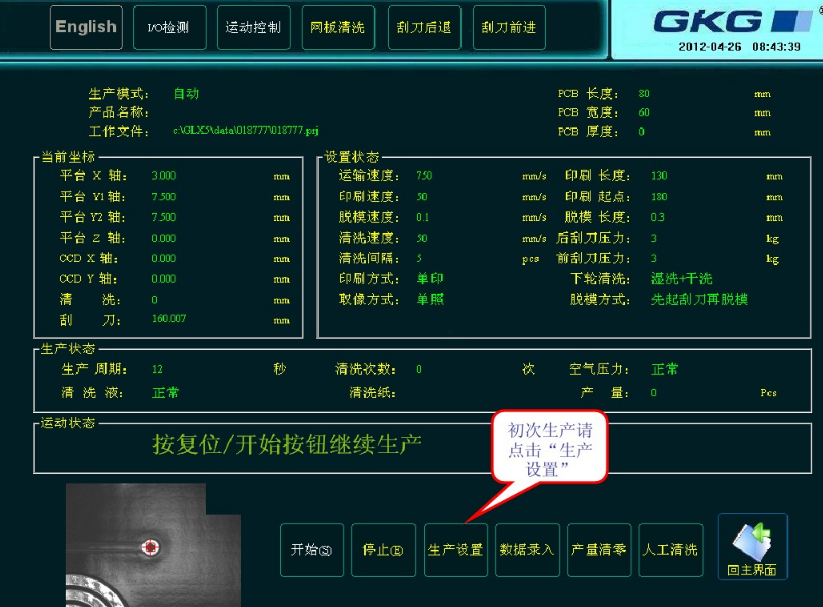

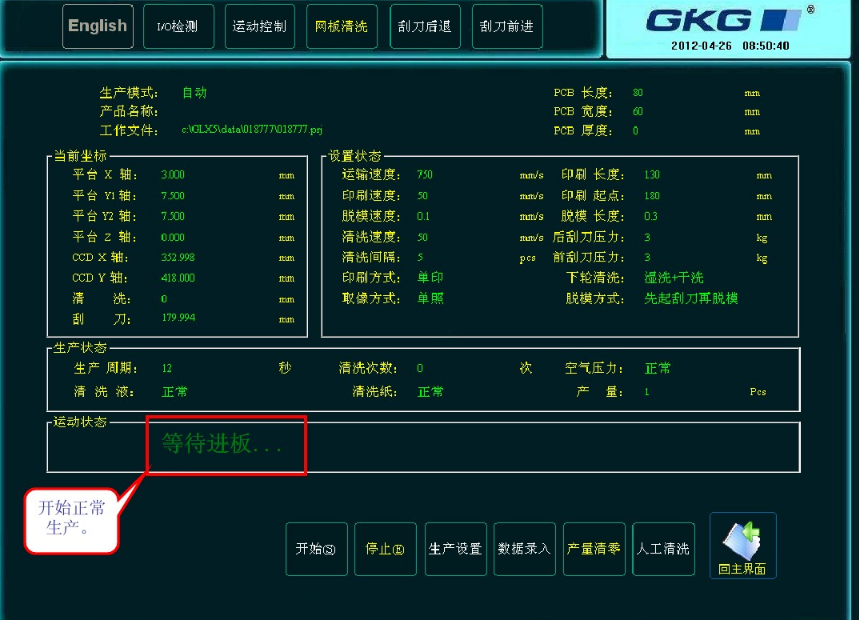

生产页面

3.编程步骤

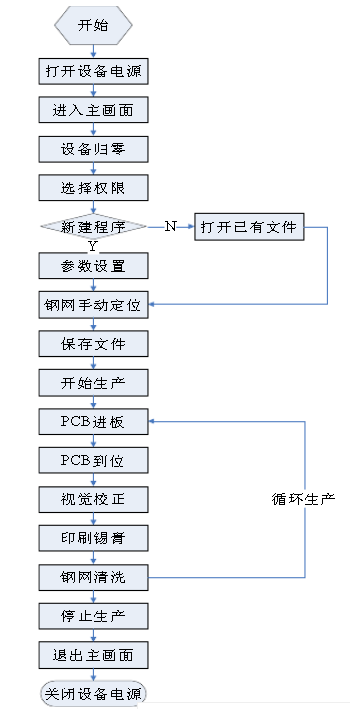

3.1编程流程

3.2编程步骤（为方便查阅，以图片说明，一步步操作即可）

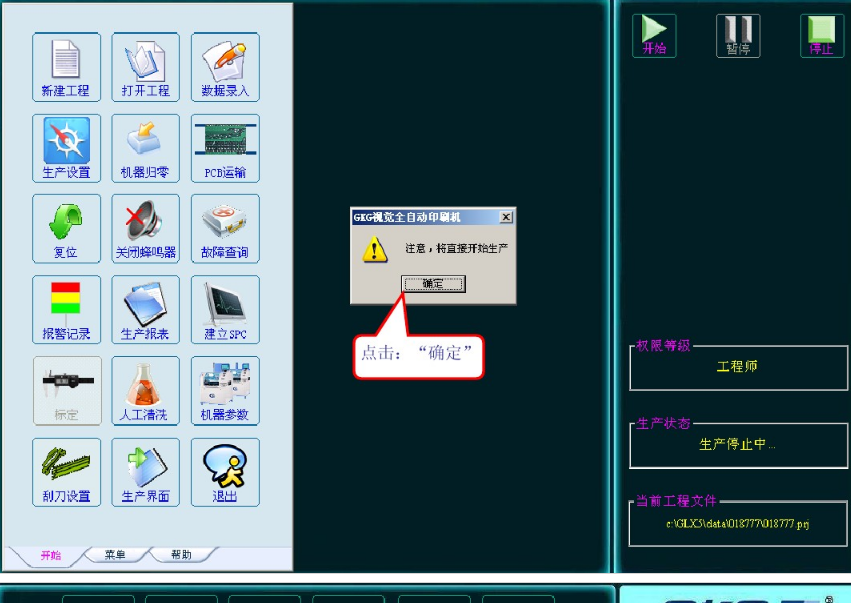

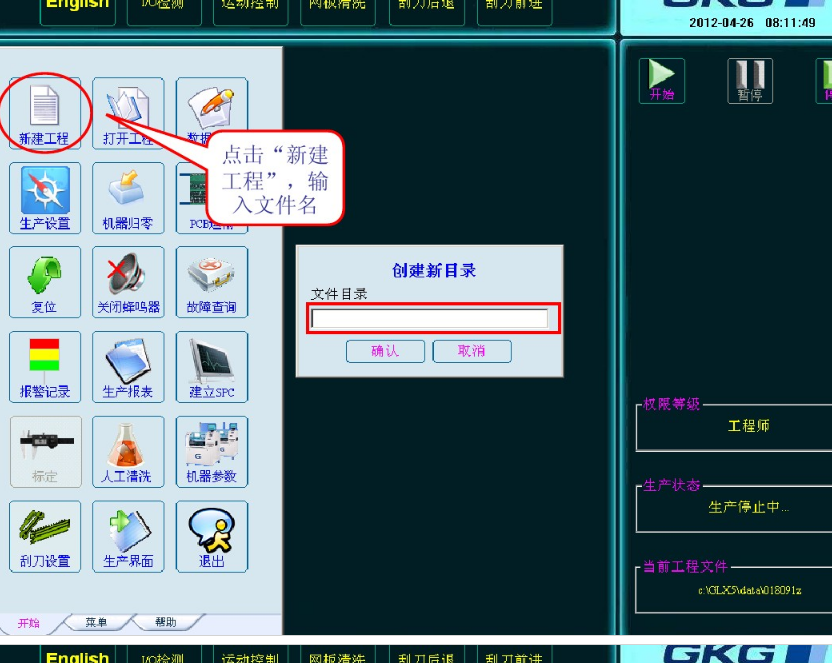

“新建文件”，设定程序名称（一般以PCB丝印型号+B/T标识）

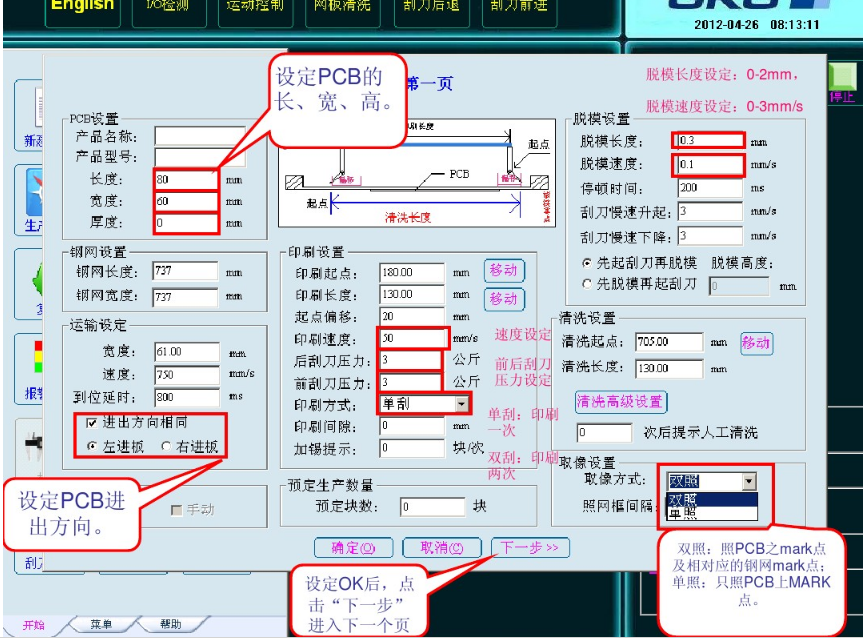

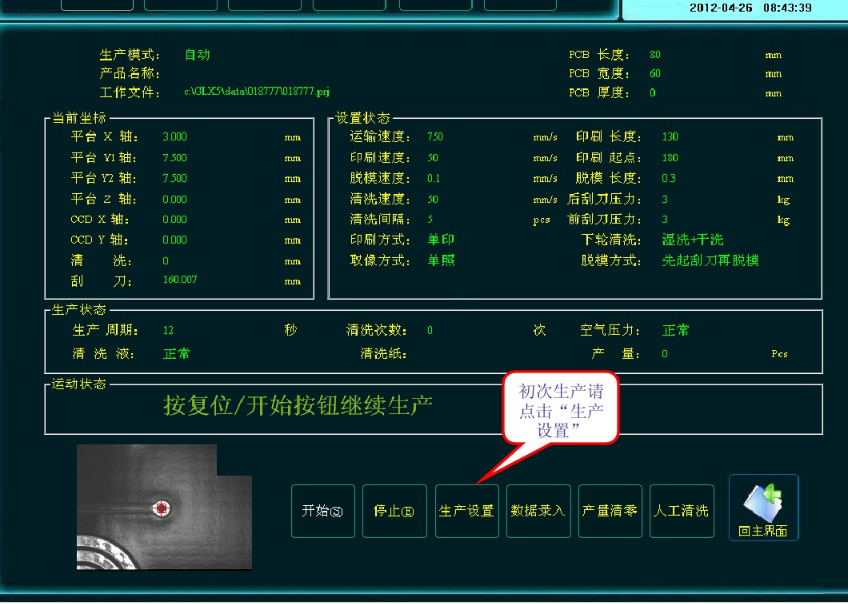

PCB基础参数设置

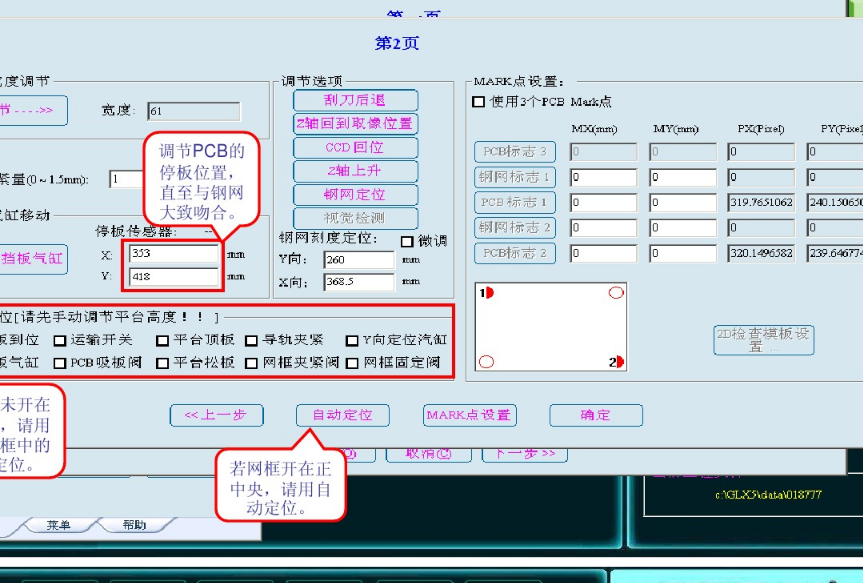

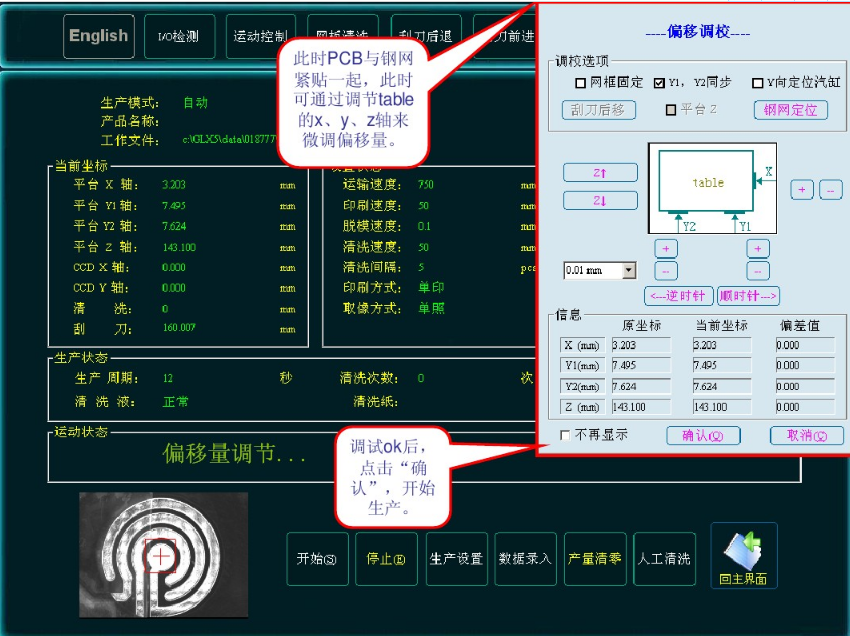

手动/自动定位

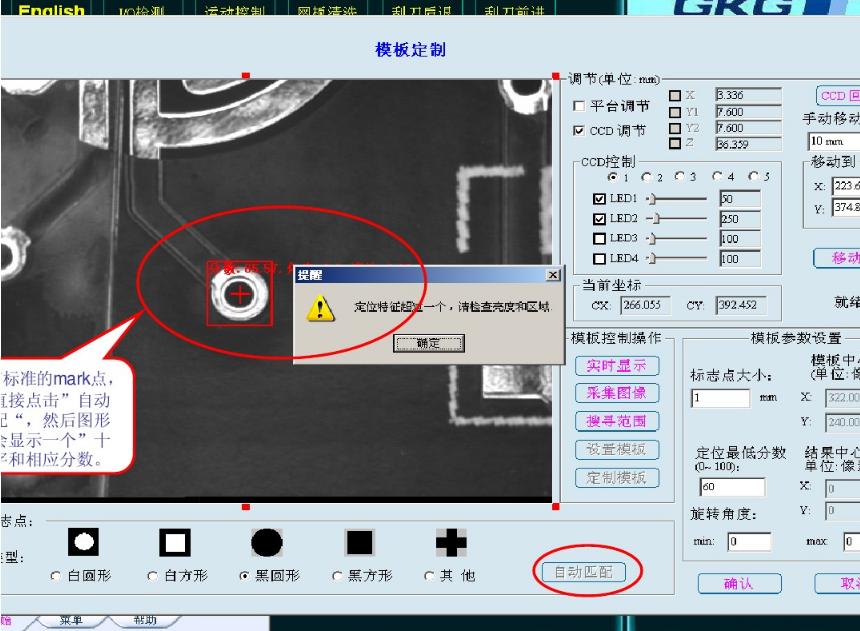

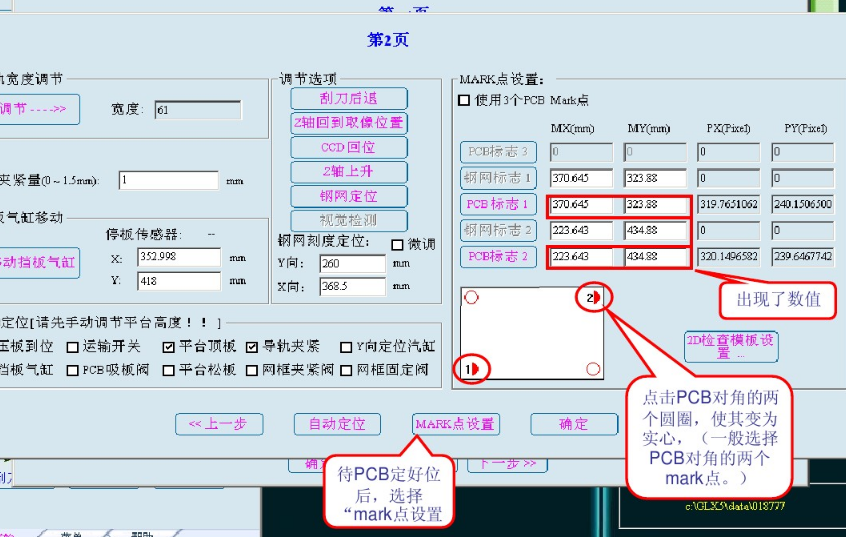

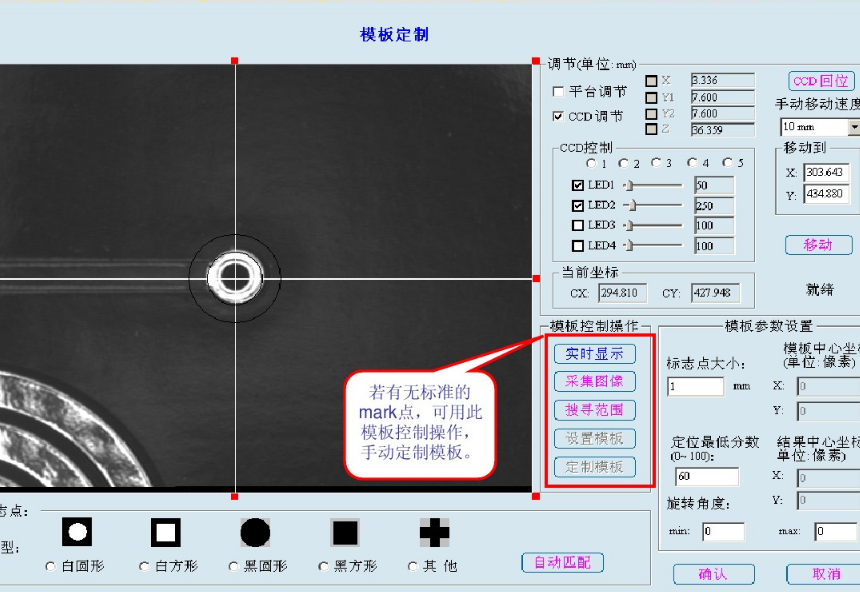

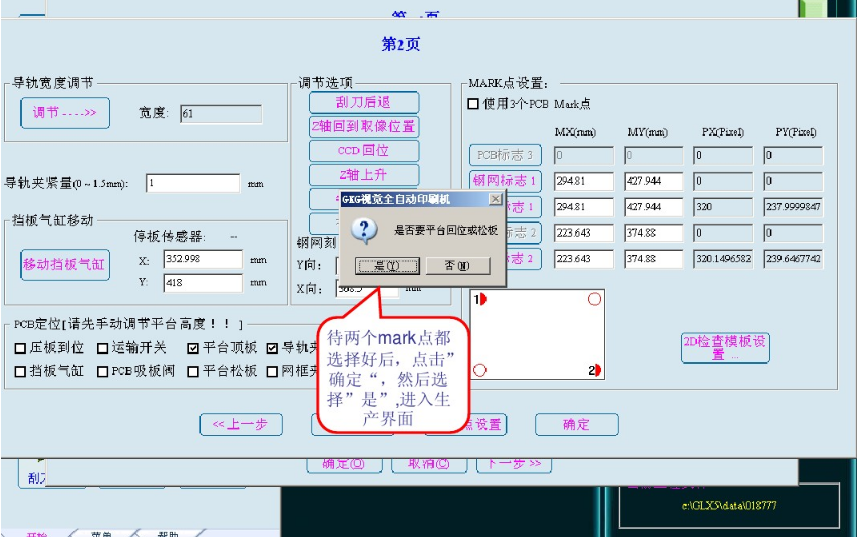

视觉系统（MARK点设置）

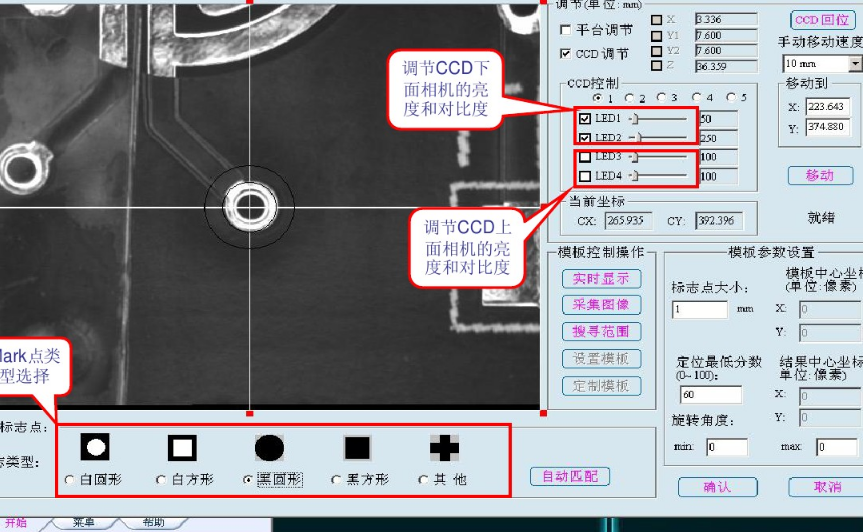

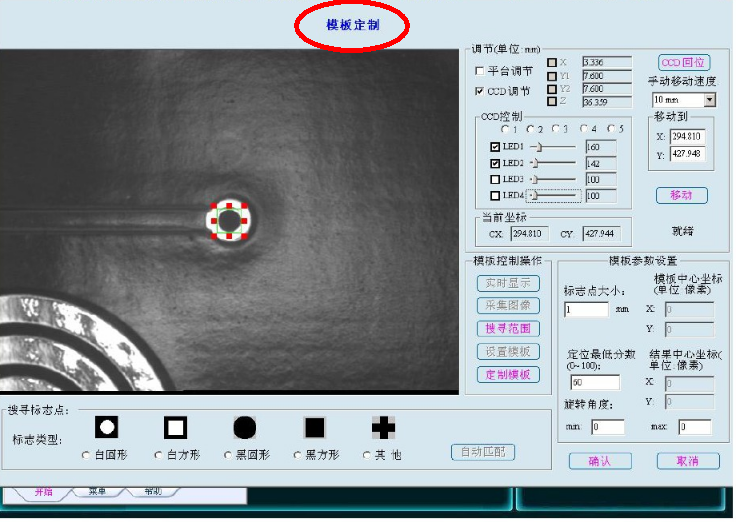

MARK点参数设定
